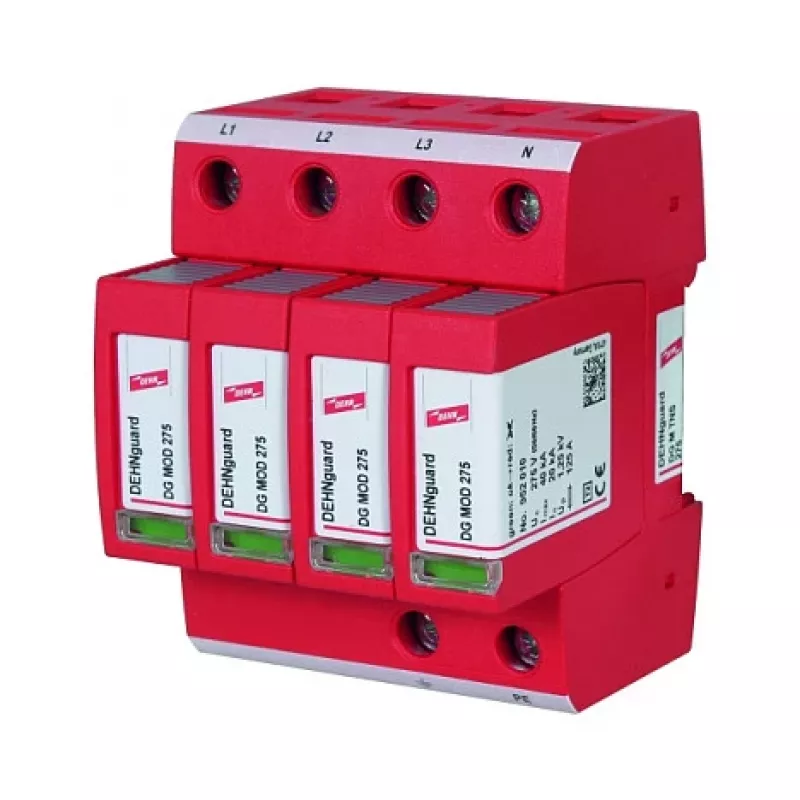

DEHNguard DG M TNS 275 2. tipa pārsprieguma aizsardzības ierīce 3+1 polu 230/400 V AC

2. tipa pārsprieguma aizsardzības ierīce, kas izstrādāta TNS energosistēmām, nodrošinot robustu aizsardzību pret pārejošiem pārspriegumiem ar maksimālo izlādes jaudu 40 kA uz polu. DEHNguard DG M TNS 275 apvieno trīs augstas enerģijas varistora ceļus fāzes–nulles aizsardzībai un īpašu dzirksteļspraudi nulles–zemes savienojumam, nodrošinot visaptverošu aizsardzību zemsprieguma instalācijām.

Priekšrocības

Integrēts termiskais atslēdzējs garantē drošu atslēgšanu pārslodzes gadījumā, savukārt vizuālais statusa indikators (zaļš/sarkans) nodrošina tūlītēju stāvokļa uzraudzību. Tā kompaktais 4 moduļu DIN sliedes korpuss vienkāršo uzstādīšanu sadales skapjos, un augstā īssavienojuma izturība 50 kA nodrošina uzticamību pat smagu defektu apstākļos.

Piemērots

• Trīsfāžu + nulles (TNS) zemsprieguma elektroapgādes sistēmām
• Sensitīvu elektronisko iekārtu aizsardzībai rūpnieciskās un komerciālās objektos
• Uzstādīšanai pie ieejas vai apakšsadales skapjos saskaņā ar IEC 61643-11
• Modernizācijas un jaunbūves projektiem, kur nepieciešama 2. tipa pārsprieguma aizsardzība

Galvenie tehniskie parametri

• Sistēmas konfigurācija: TNS (3 fāzes + nulle + zeme)
• Nominālais spriegums (U_n): 230 / 400 V AC
• Maksimālais nepārtrauktas darbības spriegums (U_c): 275 V AC
• Nominālā izlādes strāva (I_n) (8/20 µs): 20 kA uz polu
• Maksimālā izlādes strāva (I_max) (8/20 µs): 40 kA uz polu
• Sprieguma aizsardzības līmenis (U_p) pie I_n: ≤ 1.2 kV
• Reakcijas laiks (t_A): < 25 ns
• Īssavienojuma izturība (I_SCCR): 50 kA RMS
• Darba temperatūras diapazons: -40 °C līdz +80 °C
• Aizsardzības pakāpe: IP20
• Atbilstība standartiem: IEC 61643-11 / EN 61643-11
• Maksimālais vadītāja šķērsgriezums: 35 mm² ciets / 25 mm² dzīslu

Ieteikumi

Optimālai aizsardzībai uzstādiet DEHNguard DG M TNS 275 pēc iespējas tuvāk ieejas barošanai, ar īsiem un taisniem vadītājiem. Apvienojiet ar augšpusē esošiem 1. tipa atvadītājiem pērkona negaisa zonās un koordinējiet ar lejpus esošām 3. tipa ierīcēm, lai aizsargātu gala iekārtas. Ieteicama periodiska statusa indikatora pārbaude, lai nodrošinātu nepārtrauktu funkcionalitāti.
