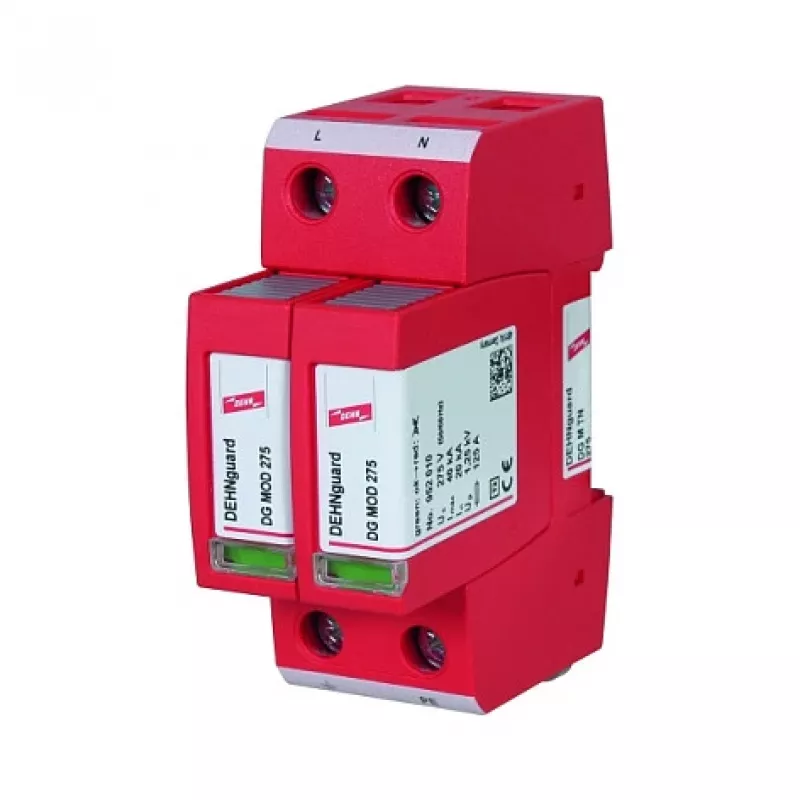

DEHN + SOEHNE DEHNguard M TN275 Surge Arrester, Type 2, 275V, 20kA, DIN Rail, Red (952200)

Kad zibens spērienā vai tīkla svārstībās, jutīgas elektroniskās iekārtas komerciālās un rūpnieciskās instalācijās var tikt bojātas acumirklī. DEHNguard M TN275 pārsprieguma aizsardzības ierīce no DEHN + SOEHNE ir 2. tipa pārsprieguma aizsardzības ierīce, kas paredzēta, lai aizsargātu jūsu elektriskās sistēmas pret pārejošiem pārspriegumiem. Tā ierobežo bīstamus sprieguma pārspriegumus līdz drošam līmenim, nodrošinot, ka jūsu dārgās iekārtas, piemēram, vadības sistēmas, HVAC iekārtas vai datu tīkli, paliek darboties pat skarbos apstākļos.

Galvenās specifikācijas

• 2. tipa pārsprieguma aizsardzības ierīce (SPD) saskaņā ar IEC 61643-11 / EN 61643-11
• Nominālais spriegums (U_N): 230/400 V AC
• Maksimālais nepārtrauktas darbības spriegums (U_C): 275 V AC
• Nominālā izlādes strāva (I_n): 20 kA (8/20 µs)
• Maksimālā izlādes strāva (I_max): 40 kA (8/20 µs)
• Sprieguma aizsardzības līmenis (U_p): ≤ 1.3 kV
• Reakcijas laiks (t_A): < 25 ns
• Īsslēguma izturība (I_SCCR): 50 kA_rms
• Polu skaits: 3+1 (4 moduļu platumi)
• Tīkla sistēmas: TN-S, TT
• Montāža: 35 mm DIN sliede (EN 60715)
• Aizsardzības pakāpe: IP20
• Darba temperatūras diapazons: -40 °C līdz +80 °C
• Statusa indikācija: vizuāla (zaļa/sarkana) katram polam
• Maksimālais drošinātājs: 125 A gG
• Korpuss: termoplasts, UL 94 V-0
• Krāsa: sarkana (atbilstoši DEHNguard M sērijai)
• Daļas numurs: 952200

Kāpēc izvēlēties

DEHNguard M TN275 ir izstrādājis DEHN, globāls līderis zibens un pārsprieguma aizsardzībā. Tā augstā izlādes jauda un robustais dizains padara to par uzticamu pirmo aizsardzības līniju apakšsadalēm un svarīgām slodzēm. Skaidrs vizuālais statusa indikators ļauj viegli pārbaudīt, savukārt moduļu konstrukcija (ja piemērojams) ļauj ātri nomainīt bez pārvienošanas. Ar maksimālo drošinātāju 125 A gG, tas elastīgi integrējas esošajās instalācijās.

Ideāli lietošanas gadījumi

• Galvenie un apakšsadales sadales paneļi komerciālās ēkās
• Rūpnieciskie vadības skapji un automatizācijas sistēmas
• Telekomunikāciju un datu centru elektroapgāde
• Fotoelementu un vēja enerģijas iekārtas (TN-S/TT sistēmas)
• Jebkura vide, kur jutīgai elektronikai nepieciešama uzticama pārsprieguma aizsardzība

Noderīga informācija

Pareizai uzstādīšanai nepieciešams kvalificēts elektriķis, un tā jāveic saskaņā ar piemērojamiem nacionālajiem standartiem (piemēram, VDE 0100-534). Šī pārsprieguma aizsardzības ierīce ir paredzēta pastāvīgam pieslēgumam un jāuzstāda pēc iespējas tuvāk aizsargājamajai iekārtai. Ierīce ir bezapkopes, bet ieteicams periodiski pārbaudīt statusa indikatoru. Kad parādās sarkanais indikators, aizsardzības modulis jānomaina.
