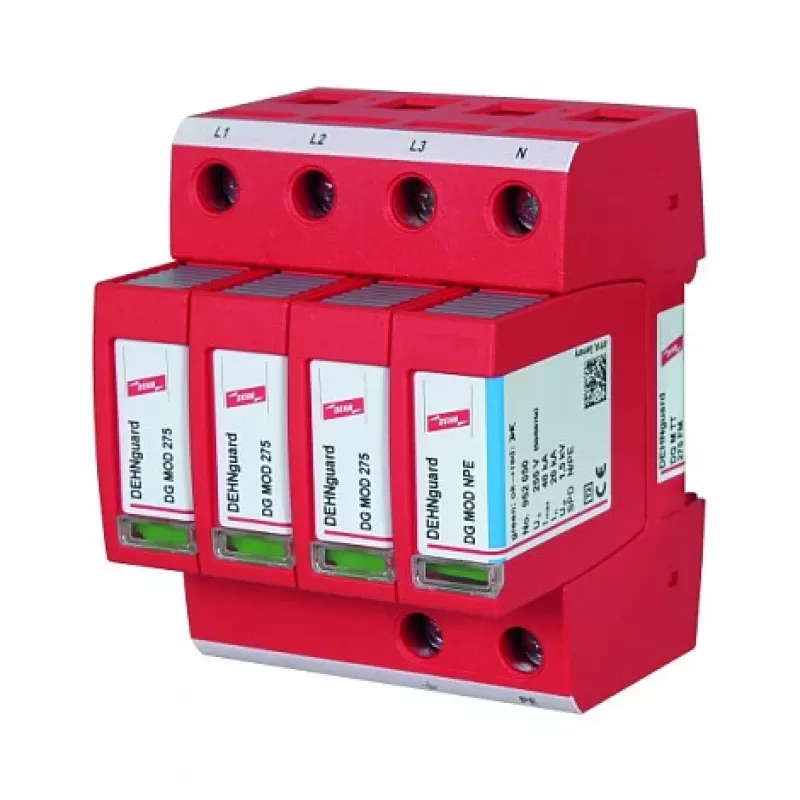

DEHN DG M TT 275 FM 230 - 400V Red Surge Arrester Modular (952315)

Elektriskie pārspriegumi no zibens vai komutācijas darbībām var acumirklī iznīcināt jutīgas iekārtas. DEHN DG M TT 275 FM modulārais pārsprieguma aizsargs nodrošina uzticamu aizsardzību 230/400 V trīsfāžu sistēmām, novirzot bīstamus pārspriegumus droši uz zemi un saglabājot jūsu instalāciju darbspējīgu.

Kam tas paredzēts

Šī 2. tipa pārsprieguma aizsardzības ierīce ir paredzēta lietošanai komerciālās un rūpnieciskās elektroinstalācijās, īpaši TN-C sistēmās. Tā ir ideāli piemērota elektriķiem, sadales skapju ražotājiem un objektu pārvaldniekiem, kuriem nepieciešams aizsargāt sadales paneļus, iekārtas un vadības sistēmas pret pārejas pārspriegumiem. Tās modulārais dizains un skaidra bojājuma indikācija padara to piemērotu gan jaunām instalācijām, gan modernizācijai.

Galvenās īpašības

• 2. tipa pārsprieguma aizsardzība saskaņā ar IEC 61643-11 un EN 61643-11.
• Augsta izlādes spēja: nominālā 20 kA (8/20 µs), maksimālā 40 kA (8/20 µs).
• Zems aizsardzības sprieguma līmenis ≤ 1,2 kV, ātra reakcija < 25 ns.
• Vizuāla stāvokļa indikācija: zaļš = OK, sarkans = bojājums, ātrai pārbaudei.
• Iebūvēta termiskā atslēgšanas ierīce drošai kalpošanas beigu uzvedībai.
• Kompakts 3 polu dizains montāžai uz 35 mm DIN sliedes.
• Plašs darba temperatūras diapazons no -40 °C līdz +80 °C.
• Izturīgs termoplastisks korpuss, UL 94 V-0 liesmu slāpējošs.

Specifikācijas

• Sistēmas konfigurācija: TN-C
• Nominālais spriegums: 230 / 400 V AC (50/60 Hz)
• Maksimālais nepārtrauktas darbības spriegums (Uc): 275 V AC
• Nominālā izlādes strāva (In) (8/20 µs): 20 kA
• Maksimālā izlādes strāva (Imax) (8/20 µs): 40 kA
• Aizsardzības sprieguma līmenis (Up): ≤ 1,2 kV
• Reakcijas laiks (tA): < 25 ns
• Polu skaits: 3
• Montāža: 35 mm DIN sliede
• Aizsardzības pakāpe: IP20
• Savienojums: skrūvju spailes, maks. 35 mm² ciets / 25 mm² dzīslu
• Standarti: IEC 61643-11, EN 61643-11

Padomi

Uzstādiet aizsargu pēc iespējas tuvāk sadales paneļa ieejas padevei, lai samazinātu neaizsargātu vadītāju garumu. Regulāri pārbaudiet vizuālo indikatoru; ja tas rāda sarkanu, nekavējoties nomainiet moduli, lai saglabātu aizsardzību. TN-C sistēmām nodrošiniet pareizu kombinētā PEN vadītāja pieslēgumu. Vienmēr ievērojiet vietējos elektroinstalācijas noteikumus un ražotāja norādījumus.
