Elektrības kārba EFB Elektronik 53705.1V3 pelēka platums 61mm dziļums 113mm augstums 115mm

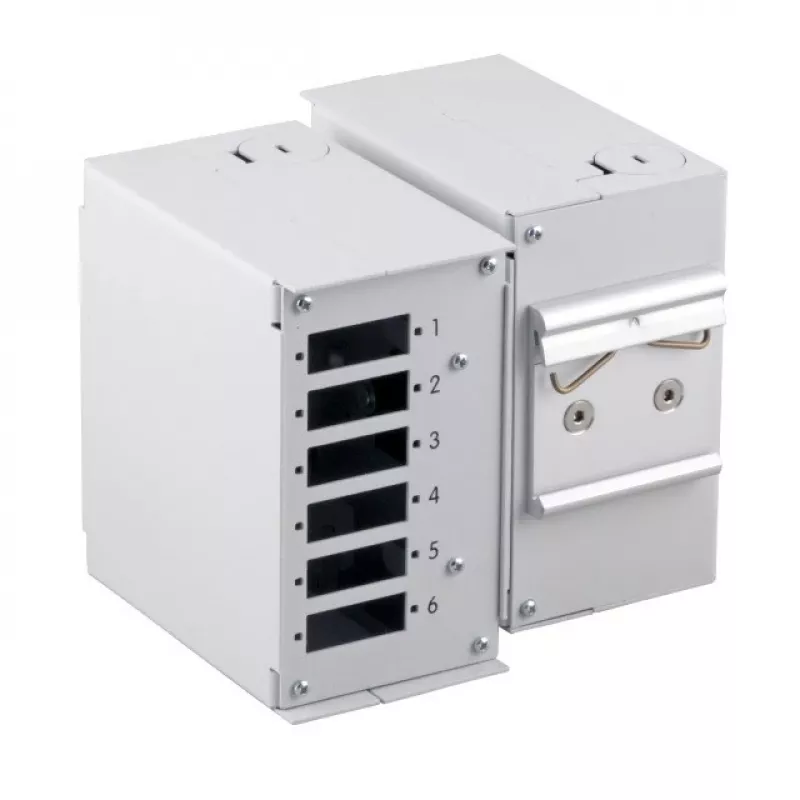

EFB Elektronik 53705.1V3 elektrības kārba ir pilnībā samontēts metāla korpuss, kas paredzēts montāžai uz DIN sliedes. Tā ir 61 mm plata, 113 mm dziļa un 115 mm augsta, pelēkā krāsā. Korpuss ietver sagatavotas kabeļu ieejas augšpusē un apakšpusē M20 blīvslēgu uzstādīšanai, un tiek piegādāts ar priekšējā paneļa stiprinājuma skrūvēm.

Priekšrocības

Šī metāla elektrības kārba nodrošina uzticamu aizsardzību savienojumu komponentiem un spailēm, vienlaikus ļaujot veikt vienkāršu montāžu uz DIN sliedes. Sagatavotās M20 kabeļu ieejas atvieglo blīvslēgu uzstādīšanu, un komplektācijā ietilpst tādi būtiski piederumi kā savienojumu kasete, 12 spaiļu savienojumu turētājs un alumīnija DIN sliedes skava, kas atvieglo tipiskus uzstādīšanas darbus.

Piemērots

• Elektrisko kabeļu galu apstrādei un savienošanai vadības paneļos
• Nelielām elektroinstalācijām dzīvojamās vai komerciālās ēkās
• Montāžai uz standarta DIN sliedēm sadales skapjos

Galvenās specifikācijas

• Zīmols: EFB Elektronik
• Modelis / MPN: 53705.1V3
• EAN: 4049759115128
• Materiāls: Metāla korpuss
• Krāsa: Pelēka
• Izmēri (P×D×A): 61 × 113 × 115 mm
• Kabeļu ieejas: Augšpusē un apakšpusē, sagatavotas M20
• Ietilpst: 1 savienojumu sadales korpuss, 1 savienojumu kasete, 1 savienojumu turētājs 12 spaiļu savienojumiem, 1 M20 kabeļu blīvslēgs, 1 alumīnija DIN sliedes skava, skrūves priekšējam panelim
• Piegādes stāvoklis: Nesamontēts un bez priekšējā paneļa

Lietošana

Piestipriniet alumīnija DIN sliedes skavu pie korpusa un piestipriniet korpusu pie standarta DIN sliedes. Ievietojiet kabeļu blīvslēgus sagatavotajās M20 ieejās augšpusē un/vai apakšpusē un ievadiet kabeļus kārbā. Uzstādiet savienojumu kaseti un 12 spaiļu savienojumu turētāju, lai nostiprinātu savienojumus; ja nepieciešams, papildu savienojumu turētāju var piestiprināt, izmantojot abpusējo līmlenti. Pēc savienojumu pabeigšanas nostipriniet priekšējo paneli ar komplektā iekļautajām skrūvēm.

Ieteikumi

Drošai un uzticamai darbībai pārliecinieties, ka visi kabeļu blīvslēgi un iekšējie savienojumi ir pievilkti saskaņā ar piemērojamajiem standartiem un ka korpuss ir uzstādīts uz saderīgas DIN sliedes. Priekšējais panelis nav iekļauts — izmantojiet saderīgu paneli un montāžas laikā ievērojiet vietējos elektroinstalācijas noteikumus.
