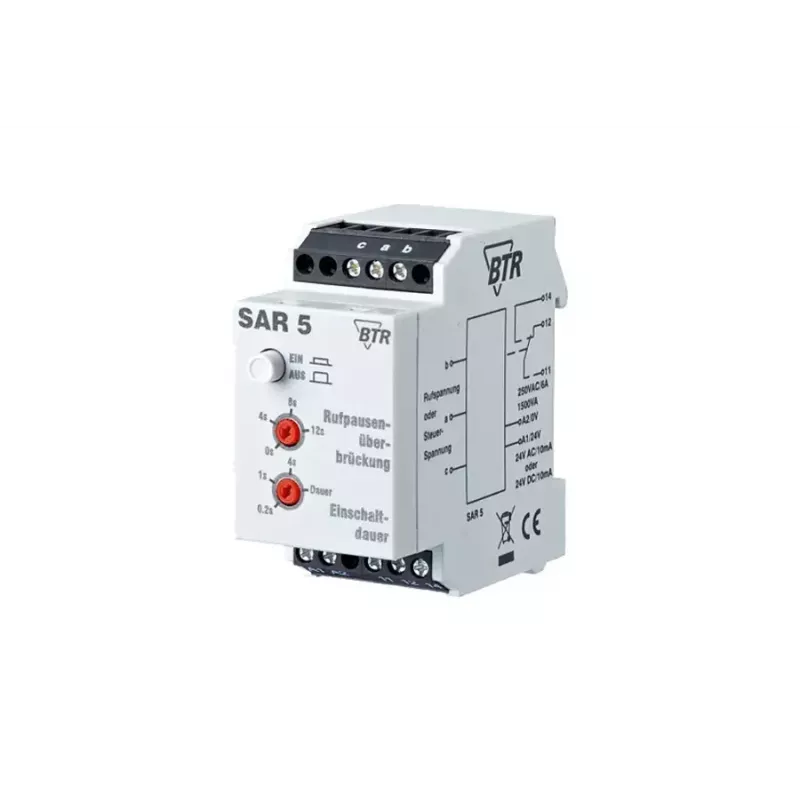

Elektrības relejs BTR NETCOM 130284-I Balts

BTR NETCOM 130284-I Balts ir elektrisks relejs, kas paredzēts ārējo signālu raidītāju pārslēgšanai, izmantojot vai nu telekomunikāciju piekļuves (zvanu) līniju, vai atsevišķu vadības sprieguma avotu (maiņstrāva/līdzstrāva). Tas reaģē uz ienākošo zvanu spriegumu vai uz speciālu vadības spriegumu un darbina ārēju ierīci, piemēram, zvanu, signāltauri vai lampu. Relejs pieņem maiņstrāvas ieejas spriegumu diapazonā 32–80 V un darbojas frekvencēs starp 23–54 Hz. Tā kompaktais korpuss (35 x 60 x 68 mm) ļauj to uzstādīt dažādās elektriskajās sistēmās.

Priekšrocības

Ierīce nodrošina elastīgus aktivizācijas režīmus, selektīvi reaģējot uz zvanu spriegumu vai vadības spriegumu. Tā var barot ārējos signālu raidītājus, izmantojot savu iekšējo barošanas avotu vai atsevišķu strāvas avotu. Kompaktie izmēri un standarta elektriskie parametri padara releju piemērotu integrēšanai telekomunikāciju un vadības lietojumos, kur nepieciešama uzticama trauksmes signālu vai indikatoru pārslēgšana.

Piemērots (uzdevumi / lietošanas gadījumi)

• Zvanu, signāltauru vai indikatorlampu aktivizēšana no telekomunikāciju piekļuves līnijas
• Ārējo trauksmes ierīču pārslēgšana, izmantojot atsevišķu maiņstrāvas/līdzstrāvas vadības spriegumu
• Integrēšana mazos vadības skapjos un telekomunikāciju saskarnes paneļos
• Esošo signālu releju moduļu nomaiņa vai jaunināšana ar līdzīgiem izmēriem

Galvenās specifikācijas

• Zīmols: BTR
• Modelis / MPN: 130284-I
• Krāsa: Balta
• Ieejas spriegums: maiņstrāva 32–80 V
• Darba frekvence: 23–54 Hz
• Izmēri: 35 x 60 x 68 mm
• EAN: 4250184116660

Kā lietot

Pievienojiet releju telekomunikāciju piekļuves līnijai vai atsevišķam maiņstrāvas/līdzstrāvas vadības sprieguma avotam saskaņā ar uzstādītāja vai iekārtas ražotāja sniegto elektroinstalācijas shēmu. Konfigurējiet releju, lai tas reaģētu uz zvanu spriegumu vai vadības spriegumu atbilstoši lietojumprogrammas prasībām. Pievienojiet ārējo signālu raidītāju (zvanu, signāltauri vai lampu) pie releja izejas un nodrošiniet barošanu raidītājam vai nu no releja barošanas avota, vai no atsevišķa strāvas avota. Pārbaudiet pareizu darbību, pielietojot testa zvanu vai vadības spriegumu un novērojot ārējās ierīces aktivizēšanos.

Ieteikumi

Uzstādiet un nododiet ekspluatācijā releju, izmantojot kvalificētu personālu. Pārliecinieties, ka spriegumi un frekvences atbilst norādītajam ieejas diapazonam (maiņstrāva 32–80 V, 23–54 Hz). Izmantojiet atbilstošu elektroinstalāciju, aizsargierīces un montāžu, lai ievērotu vietējos elektriskos noteikumus un nodrošinātu uzticamu ilgtermiņa darbību.
