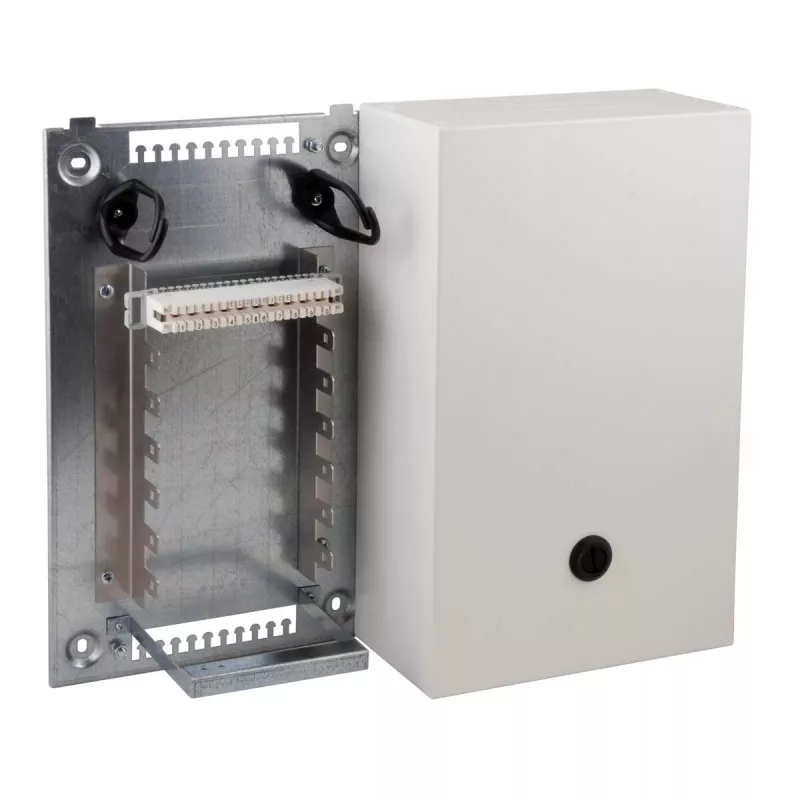

Elektrosadalnes skapis EFB Elektronik 46019N.1V1 — metāla elektriskā kārba, 330×120×550 mm, balta

EFB Elektronik 46019N.1V1 ir metāla elektrosadalnes skapis ar ārējiem izmēriem 330 × 120 × 550 mm, apdarināts RAL9016 satiksmes baltā krāsā. Kārba sastāv no lokšņu tērauda korpusa ar pamatplāksni un vāku, kas nostiprināts ar aizbīdni, piedāvājot aizsargātu iekštelpu izvietojumu slēdžiem, spailēm un vadiem. Kabeļu ievadi ir paredzēti vāka apakšā un augšā. Komplektā iekļauta lapa savienojumu reģistrēšanai.

Priekšrocības

Skapis ir izgatavots no lokšņu tērauda, nodrošinot mehānisko izturību un stabilitāti. Tā vāka krāsa ir RAL9016 satiksmes balta, lai saskaņotu ar standarta iekštelpu instalācijām. Pamatplāksne pieņem VKA montāžas komplektus 10 pāru un 20 pāru spailēm, kuri var tikt pieskrūvēti, vienkāršojot iekšējo montāžu. Kabeļu ievadi gan augšā, gan apakšā uzlabo maršrutēšanas elastību. Aizsardzības pakāpe IP30 nodrošina pamata aizsardzību pret cietiem priekšmetiem un nejaušu saskari.

Piemērots

• Iekštelpu elektrosadalei un komponenšu montāžai
• Slēdžu, spaiļu bloku un mazu vadības ierīču izvietošanai
• Instalācijām, kur nepieciešams organizēts kabeļu ievads no augšas un apakšas
• Projektiem, kuros izmanto VKA montāžas komplektus 10 pāru vai 20 pāru spailēm

Galvenās specifikācijas

• Zīmols: EFB Elektronik
• Modelis / MPN: 46019N.1V1
• EAN: 4049759283476
• Materiāls: lokšņu tērauds (korpuss, pamatplāksne un vāks)
• Ārējie izmēri (P × D × A): 330 × 120 × 550 mm
• Vāka krāsa: RAL9016 (satiksmes balta)
• Aizsardzības pakāpe: IP30
• Kabeļu ievadi: vāka apakšā un augšā
• Komplektā: lapa savienojumu reģistrēšanai

Kā lietot

Uzstādiet skapi plānotajā iekštelpu vietā. Nostipriniet kārbu, izmantojot atbilstošus stiprinājumus caur pamatplāksni. Piestipriniet VKA montāžas komplektu (10 pāru vai 20 pāru), pieskrūvējot to pie pamatplāksnes, ja nepieciešams spaiļu montāžai. Izvadiet ienākošos un izejošos kabeļus caur paredzētajiem ievadiem vākā (augšā vai apakšā) un uzstādiet slēdžus, spaiļu blokus un vadus skapī. Aizpildiet savienojumu detaļas uz pievienotās reģistrācijas lapas un aizveriet vāku, aizverot aizbīdni.

Ieteikumi

Izmantojiet skapi tikai iekštelpām un ievērojiet piemērojamos elektroinstalāciju standartus. Pārliecinieties, ka kabeļu ievadi ir nepieciešamības gadījumā noslēgti un strāvu vadošās daļas ir izolētas, lai uzturētu drošību. Pārbaudiet, vai IP30 aizsardzība ir pietiekama paredzētajai vietai, un, ja nepieciešams, pievienojiet papildu aizsardzību.
