Ernitec maza izmēra ievietojams (SFP) raiduztvērējs datu savienojumam līdz 550m 50/125µm daudzmodu optiskās šķiedras kabelī

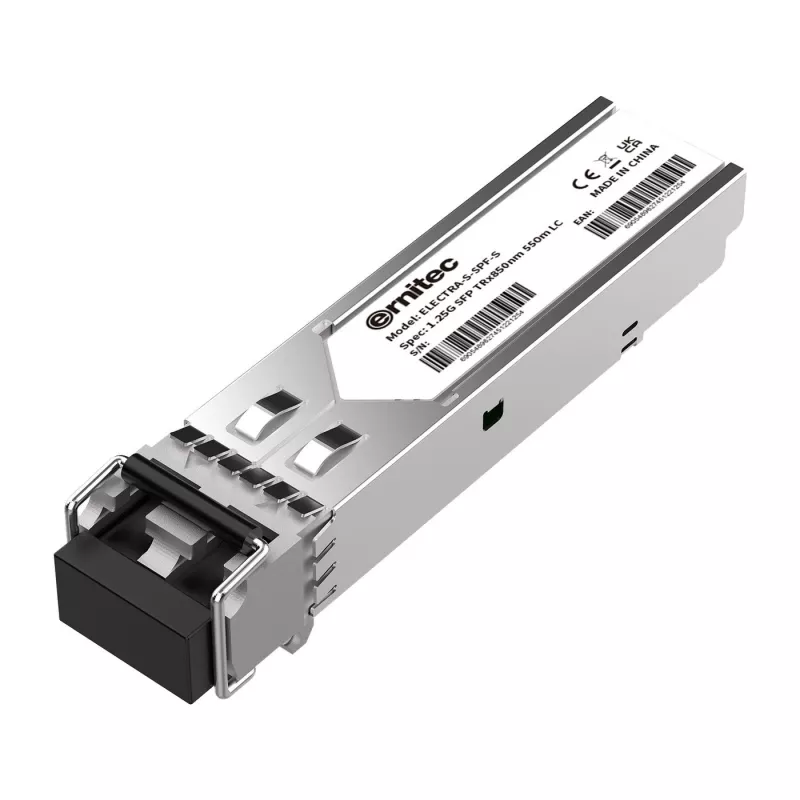

Ernitec ELECTRA-S-SFP-S ir maza izmēra ievietojams (SFP) optiskās šķiedras raiduztvērēja modulis, kas paredzēts ātrgaitas datu pārraidei pa daudzmodu optisko šķiedru. Modulis atbilst SFP MSA specifikācijām un ietver VCSEL lāzeru, PIN fotodetektoru, LD draiveri, ierobežotāja pastiprinātāju un digitālo diagnostikas monitoru. Tas atbalsta pārraidi pa 50/125 µm daudzmodu optisko šķiedru līdz 550 m, un tam ir metāla korpuss izturībai un profesionālam izskatam.

Priekšrocības

SFP formas faktors nodrošina karstās nomaiņas elastību un plašu savietojamību ar SFP portiem. Integrētā digitālā diagnostika ļauj pārraudzīt optiskos un elektriskos parametrus. Metāla apdare uzlabo mehānisko aizsardzību un siltuma izkliedi, savukārt VCSEL un PIN fotodetektora kombinācija piedāvā stabilu daudzmodu optisko veiktspēju īsiem līdz vidēja attāluma savienojumiem.

Piemērots

• Universitātes pilsētiņu un ēku maģistrāles savienojumiem
• Slēdža-slēdža vai slēdža-servera savienojumiem
• Rūpnieciskam un komerciālam tīkla aprīkojumam ar SFP portiem
• Daudzmodu optiskās šķiedras instalācijām, izmantojot 50/125 µm kabeli

Galvenās specifikācijas

• Saskarnes veids: SFP
• Optiskās šķiedras veids: Daudzmodu optiskā šķiedra (50/125 µm)
• Maksimālais savienojuma attālums: līdz 550 m (uz 50/125 µm MMF)
• Lāzera veids: VCSEL
• Diagnostika: tiek atbalstīts digitālais diagnostikas monitors
• Korpusa krāsa: metāliska

Kā lietot

Ievietojiet ELECTRA-S-SFP-S moduli saderīgā SFP portā slēdžos, maršrutētājos vai multivides pārveidotājos, kamēr resursdatora ierīce ir ieslēgta, saskaņā ar iekārtas rokasgrāmatu. Pievienojiet daudzmodu optisko šķiedru (50/125 µm), izmantojot atbilstošus LC vai norādītos savienotāju tipus, nodrošiniet pareizu optiskās šķiedras polaritāti un nostipriniet savienojumus. Pārbaudiet savienojumu un diagnostiku, izmantojot resursdatora ierīces saskarni, un, ja nepieciešams, pārraugiet ziņotos parametrus.

Ieteikumi

Izmantojiet norādītajā daudzmodu optiskās šķiedras veidā (50/125 µm) un uzturiet optiskās šķiedras savienotājus tīrus. Ievērojiet elektrostatiskās izlādes (ESD) piesardzības pasākumus apstrādes laikā un skatiet resursdatora iekārtas saderības sarakstu, lai nodrošinātu pilnīgu digitālās diagnostikas un SFP parametru darbības atbalstu.
