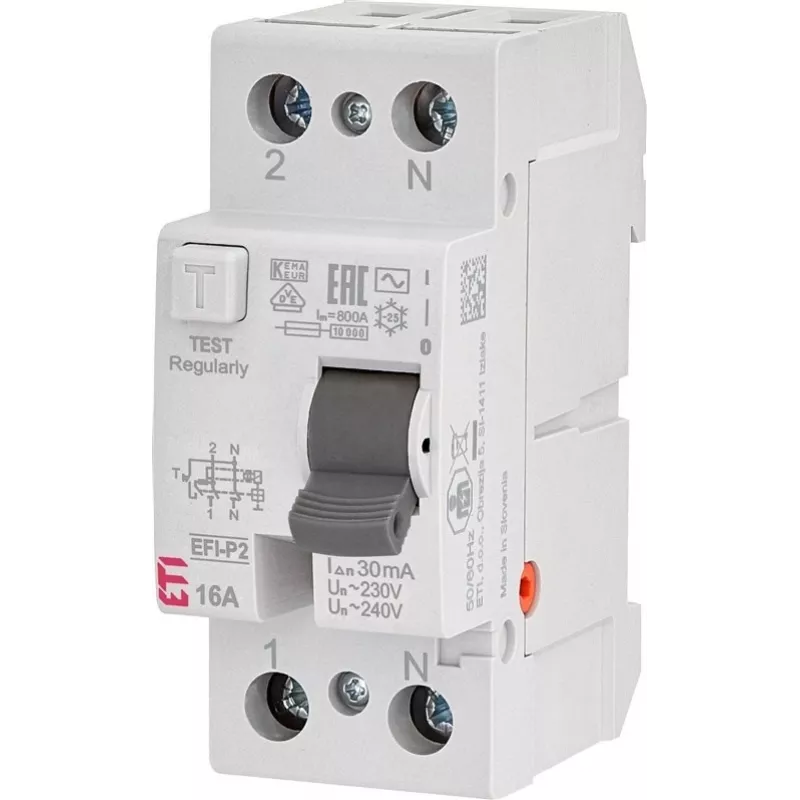

ETI EFI-P2 Noplūdes strāvas aizsargslēdzis 2P 16A 30mA A tips

Elektriskās kļūmes var izraisīt nopietnus ievainojumus vai ugunsgrēku. ETI EFI-P2 noplūdes strāvas aizsargslēdzis (RCCB) nosaka zemējuma noplūdes strāvas līdz 30 mA un nekavējoties atslēdz ķēdi, aizsargājot cilvēkus un īpašumu no elektriskā trieciena un izolācijas bojājumu briesmām.

Kam tas paredzēts

Šis RCCB ir būtisks dzīvojamo, komerciālo un vieglās rūpniecības instalācijām. Elektriķi, sadales paneļu ražotāji un apkopes tehniķi novērtēs tā uzticamo aizsardzību, kompakto izmēru un atbilstību starptautiskajiem drošības standartiem.

Galvenās īpašības

• 2 polu dizains vienfāzes 230 V maiņstrāvas ķēdēm
• Nominālā strāva 16 A, piemērota tipiskām kontaktligzdu un apgaismojuma ķēdēm
• Jutīgs 30 mA atslēgšanas slieksnis personu aizsardzībai
• A tipa atslēgšana: reaģē uz maiņstrāvas un pulsējošas līdzstrāvas noplūdes strāvām
• Nekavējoša atslēgšana ātrai atvienošanai
• DIN sliedes montāža, tikai 2 moduļu platums
• Lieli spailes pieņem vadītājus līdz 25 mm²
• Augsts 10 kA nosacītās īssavienojuma strāvas novērtējums
• Atbilst IEC/EN 61008-1

Specifikācijas

• Ierīces tips: Noplūdes strāvas aizsargslēdzis (RCCB)
• Polu skaits: 2P
• Nominālā strāva (In): 16 A
• Nominālā noplūdes darba strāva (IΔn): 30 mA
• Noplūdes strāvas tips: A
• Nominālais spriegums (Un): 230 V maiņstrāva
• Nominālā frekvence: 50/60 Hz
• Nominālā nosacītā īssavienojuma strāva (Inc): 10 kA
• Nominālais impulsa izturības spriegums (Uimp): 4 kV
• Nominālais izolācijas spriegums (Ui): 500 V
• Montāžas veids: DIN sliede (35 mm)
• Spaiļu ietilpība: 1-25 mm² (ciets/dzīslu)
• Pievelšanas moments: 2.5 Nm
• Aizsardzības pakāpe (spailes): IP20
• Aizsardzības pakāpe (korpusa): IP40
• Darba temperatūra: -25°C līdz +55°C
• Standarti: IEC/EN 61008-1
• Atslēgšanas raksturlīkne: Nekavējoša
• Moduļa platums: 2 moduļi

Padomi

Vienmēr uzstādiet šo RCCB aiz atbilstoša mini slēdža (MCB) pārstrāvas aizsardzībai. Regulāri pārbaudiet ierīci, izmantojot iebūvēto testa pogu, lai nodrošinātu pareizu darbību. Ķēdēm ar līdzstrāvas komponentiem, piemēram, EV lādētājiem vai PV invertoriem, apsveriet B tipa RCCB, ja nepieciešams.
