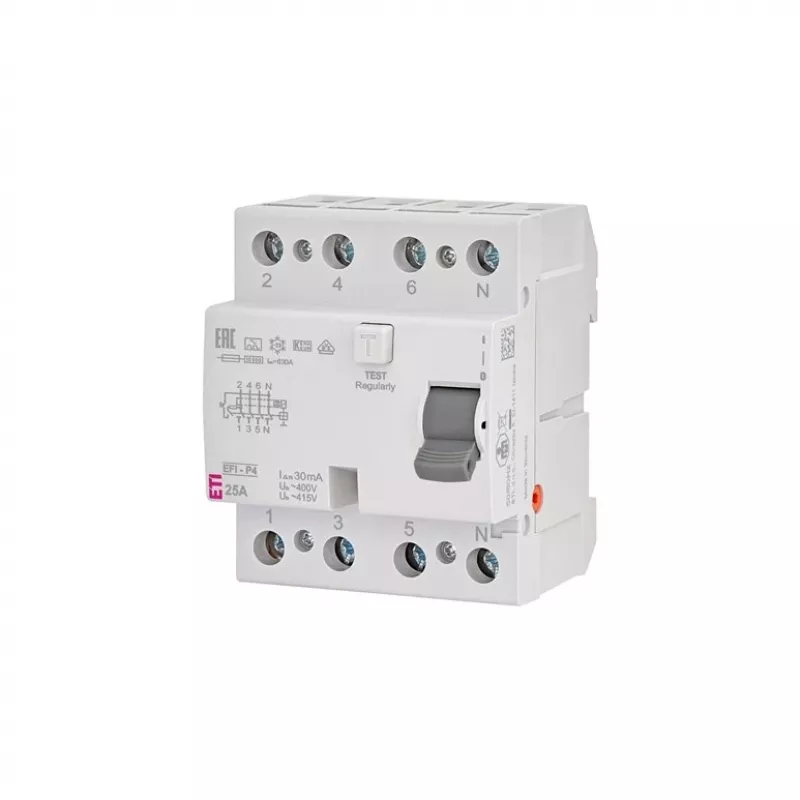

ETI Residual Current Relay 4P 25A 30mA Type A EFI-P4 A

ETI noplūdes strāvas relejs EFI-P4 A ir augstas veiktspējas noplūdes strāvas ierīce, kas paredzēta uzticamai aizsardzībai pret zemesslēgumiem elektroinstalācijās. Ar 4 poliem, nominālo strāvu 25 A un nominālo noplūdes strāvu 30 mA tas nodrošina drošību un atbilstību IEC/EN 61008-1 standartiem. Piemērots montāžai uz DIN sliedes, šim relejam ir A tipa noplūdes strāvas jutība, padarot to ideāli piemērotu shēmām ar pulsējošām līdzstrāvas sastāvdaļām.

Priekšrocības

Šis relejs nodrošina robustu aizsardzību ar nominālo īsslēguma kapacitāti 10 kA un impulsa izturības spriegumu 4 kV. Tā kompaktais 4 moduļu platums (72 mm) ietaupa vietu sadales skapjos. Integrētā testa poga un atslēgšanās indikators vienkāršo periodisku testēšanu un kļūdu diagnostiku.

Piemērots

• Dzīvojamo un komerciālo elektropaneļu
• Shēmām, kurām nepieciešama A tipa noplūdes strāvas aizsardzība
• Instalācijām uz DIN sliedes

Galvenie tehniskie parametri

• Polu skaits: 4P
• Nominālā strāva (In): 25 A
• Nominālā noplūdes strāva (IΔn): 30 mA
• Noplūdes strāvas tips: A tips
• Nominālais spriegums: 230/400 V AC
• Nominālā frekvence: 50/60 Hz
• Nominālā īsslēguma kapacitāte: 10 kA
• Impulsa izturības spriegums: 4 kV
• Montāžas veids: DIN sliede (EN 60715)
• Terminālu kapacitāte (ciets vads): 1-25 mm²
• Terminālu kapacitāte (elastīgs vads): 1-16 mm²
• Darba temperatūras diapazons: -25°C līdz +40°C
• Aizsardzības pakāpe: IP20 (termināli), IP40 (priekšējais panelis)
• Standartu atbilstība: IEC/EN 61008-1
• Elektriskā izturība: 10 000 ciklu
• Mehāniskā izturība: 20 000 ciklu
• Atslēgšanās raksturlīkne: momentāna
• Savienojuma veids: skrūvju termināli
• Indikators: IESLĒGTS/IZSLĒGTS pozīcija, atslēgšanās indikators (sarkans karodziņš)
• Testa poga: Jā
• Moduļu platums: 4 moduļi (72 mm)

Ieteikumi

Lai nodrošinātu optimālu veiktspēju, pārbaudiet releju reizi mēnesī, izmantojot testa pogu. Pārliecinieties, ka skrūvju termināli ir pareizi pievilkti, lai izvairītos no pārkaršanas. Šī ierīce neaizstāj noplūdes strāvas slēdzi (RCCB) visos lietojumos; konsultējieties ar vietējiem noteikumiem.
