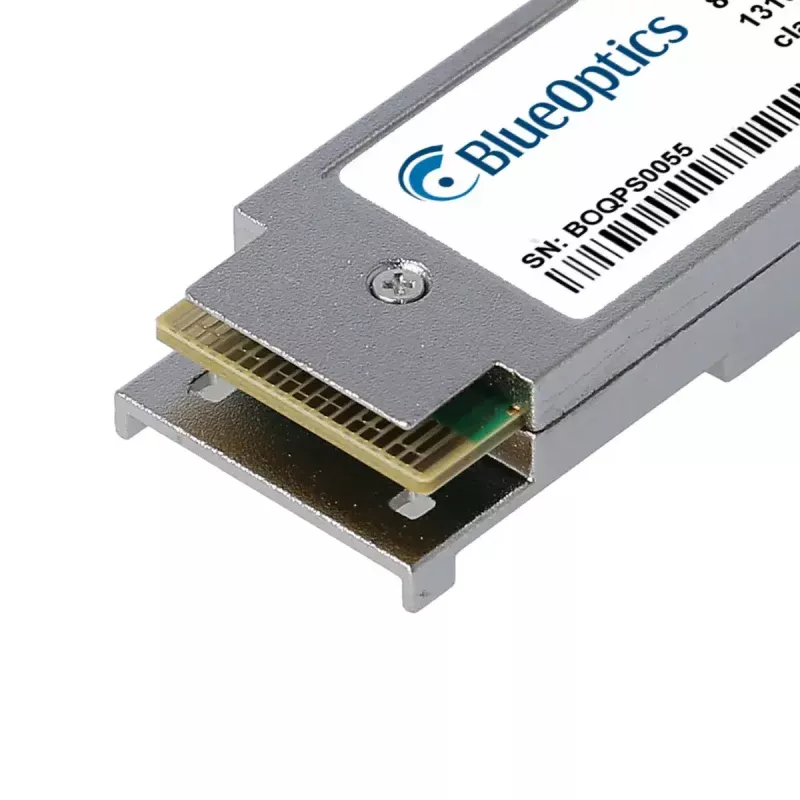

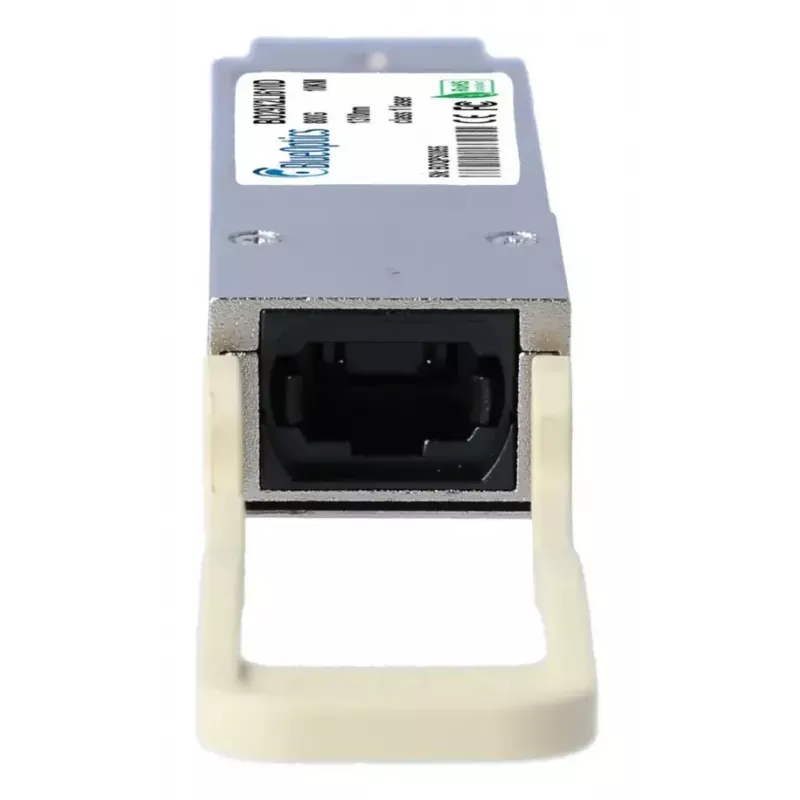

Fiber optic raiduztvērējs BlueOptics MMA1T00-VS-BO 20000 Mbit/s QSFP56

BlueOptics MMA1T00-VS-BO ir optisko šķiedru raiduztvērēja modulis, kas paredzēts augsta blīvuma īsa attāluma datu pārraidei. Ar QSFP56 saskarni un maksimālo datu pārraides ātrumu 20000 Mbit/s šis modulis atbalsta daudzmodu šķiedras pārraidi, izmantojot MTP/MPO savienotāju. Raiduztvērējs ievieš 200GBASE-SR4 funkcionalitāti ar 850 nm raidīšanas un uztveršanas viļņu garumiem un ir paredzēts integrācijai parastās tīkla aparatūras platformās, kas pieņem QSFP56 moduļus. Ierīce ir kompakta un viegla (aptuveni 40 g), un tai ir sudraba krāsas korpuss, kas nodrošina standarta statņa un šasijas saderību.

Priekšrocības

BlueOptics MMA1T00-VS-BO piedāvā standartizētu QSFP56 formas faktoru, kas vienkāršo uzstādīšanu saderīgos slēdžos, maršrutētājos un glabāšanas sistēmās. Tā MTP/MPO daudzmodu savienojums nodrošina paralēlus optiskos kanālus lielai kopējai caurlaidspējai, vienlaikus saglabājot kabeļu kompaktumu. Norādītais maksimālais pārraides attālums 100 m pa daudzmodu šķiedru un ilgs vidējais laiks starp kļūmēm (MTBF) veicina prognozējamu veiktspēju un samazina pakalpojumu pārtraukumus. Modulis ir saderīgs ar MSA atbalstītiem QSFP56 interfeisiem, padarot to par praktisku izvēli blīvu datu centru un uzņēmumu tīklu vidēm.

Piemērots

• Augsta blīvuma datu centru slēdžu augšupsaitēm un mugurkaula savienojumiem
• Apkopošanas saitēm starp slēdžiem un maršrutētājiem universitātes pilsētiņu tīklos
• Glabāšanas zonas tīkla (SAN) starpsavienojumiem, kuriem nepieciešama īsa attāluma daudzmodu optika
• Serveru vai tīkla interfeisa moduļiem sistēmās, kas pieņem QSFP56 raiduztvērējus

Galvenās specifikācijas

• Saskarne: QSFP56
• Maksimālais datu pārraides ātrums: 20000 Mbit/s
• Optiskais standarts: 200GBASE-SR4 (daudzmodu)
• Viļņa garums (Tx/Rx): 850 nm
• Savienotāja tips: MTP/MPO
• Maksimālais pārraides attālums: 100 m (daudzmodu šķiedra)
• Svars: 0.04 kg
• Krāsa: Sudraba
• Uzticamība: MTBF aptuveni 3,000,000 stundas

Kā lietot

Uzstādiet BlueOptics MMA1T00-VS-BO, ievietojot QSFP56 moduli saderīgā QSFP56 portā slēdžā, maršrutētājā vai resursdatora adapterī, līdz tas nofiksējas vietā. Izmantojiet MTP/MPO daudzmodu šķiedras kabeli, kas izvadīts atbilstoši jūsu statņa plānam, un pievienojiet kabeli moduļa MTP/MPO ligzdai, nodrošinot pareizu šķiedras fiksatora izlīdzināšanu. Apstipriniet, ka resursdatora ierīce atpazīst raiduztvērēju un ka interfeisa iestatījumi atbilst paredzētajai 200GBASE-SR4 konfigurācijai. Pārraugiet saites statusa gaismas diodes un ierīces diagnostiku, lai pārbaudītu pareizu signāla klātbūtni un optiskās jaudas līmeņus.

Ieteikumi

Izmantojiet kvalitatīvu OM3/OM4 daudzmodu šķiedru posmiem līdz norādītajiem 100 m, lai nodrošinātu sagaidāmo veiktspēju. Pirms savienošanas uzturiet savienotāju gala virsmas tīras un aizsargātas, lai izvairītos no signāla zudumiem. Ievērojiet ražotāja un platformas saderības sarakstus, izvietojot moduļus konkrēta pārdevēja aparatūrā, lai nodrošinātu programmaparatūras un saites pārrunu atbalstu.
