Fibre optic connector SC Male EFB Elektronik 53100.211 OS2

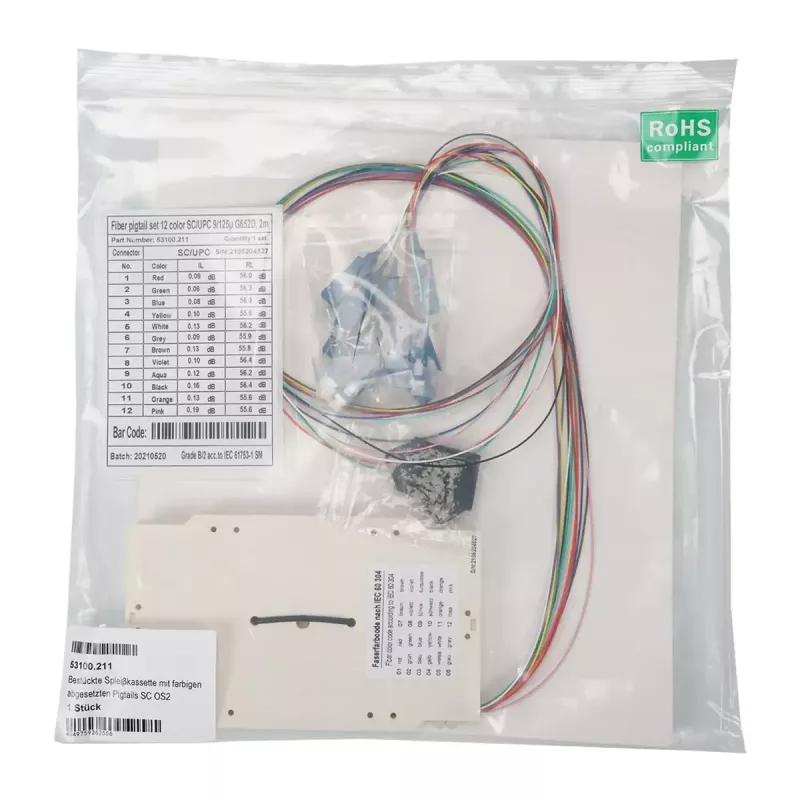

EFB Elektronik 53100.211 ir SC vīrišķā savienotāja optiskās šķiedras savienotājs, kas paredzēts OS2 vienmoda šķiedrai. Tas tiek piegādāts kā aprīkota sadales kasete ar iepriekš samontētiem pigteilu vadiem un sadales turētājiem, nodrošinot vienkāršu integrāciju sadales kastēs un plāksteru paneļos. Katra šķiedra tiek piegādāta ar mērījumu protokoliem iepakojumā.

Priekšrocības

Sadales kasetei ir attīrīti, krāsu kodēti pigteiļu vadi (VDE-0888), kas sniedzas 80 cm ārpus kasetes, lai atvieglotu kabeļu izvietošanu. Kasetē ir iepriekš samontēts 12 sadales saspiešanas turētājs, un iepakojumā ir iekļauti termiski saraujamie sadales aizsargi (2 × 6 sadales). Pieejamie savienojuma veidi ir SC un LC, un piedāvātās šķiedru kategorijas ir OS2, OM3, OM4 un OM5, nodrošinot elastību OS2 vienmoda instalācijām un daudzmodu lietojumiem.

Piemērots

• Optisko šķiedru sadales kastes un sadales paneļiem
• Plāksteru paneļu terminācijām un statīvu instalācijām
• OS2 vienmoda maģistrālēm un sadales savienojumiem
• Daudzmodu OM3/OM4/OM5 instalācijām, kur nepieciešami iepriekš terminēti pigteiļi

Galvenās specifikācijas

• Zīmols: EFB Elektronik
• MPN: 53100.211
• EAN: 4049759262556
• Savienotāja savienojuma veids: SC (pieejams arī LC)
• Šķiedru tipi: OS2 (vienmoda), OM3, OM4, OM5 (daudzmodu)
• Pigteiļa garums ārpus kasetes: 80 cm
• Pigteiļa identifikācija: Krāsu kodēta saskaņā ar VDE-0888, vienkrāsains pārklājums ar 12 krāsu apvalku
• Iekļautie piederumi: Iepriekš samontēts 12 sadales saspiešanas turētājs, 2 × 6 termiski saraujamie sadales aizsargi
• Dokumentācija: Katras šķiedras individuālie mērījumu protokoli ir iekļauti

Lietošanas norādījumi

Uzstādiet sadales kaseti sadales kastē vai plāksteru paneļa statīva pozīcijā. Novirziet ienākošās šķiedras uz kaseti, izmantojiet 80 cm pigteiļus ērtai iekšējai izvietošanai un sagatavojiet šķiedras sapludināšanai vai mehāniskai sadalei pēc nepieciešamības. Ievietojiet sadales iepriekš samontētajā saspiešanas turētājā un aizsargājiet tās ar piegādātajiem termiski saraujamajiem sadales aizsargiem. Terminējiet SC vīrišķo savienotāju atbilstošajā SC sievišķajā savienotājā vai paneļa atverē.

Ieteikumi

Rīkojieties ar pigteiļiem un šķiedrām saskaņā ar standarta optisko šķiedru labāko praksi: izvairieties no stingriem līkumiem, saglabājiet minimālo līkuma rādiusu, uzturiet savienotājus un sadales tīrus un pēc uzstādīšanas pārbaudiet savienojumus, izmantojot iekļautos mērījumu protokolus.
