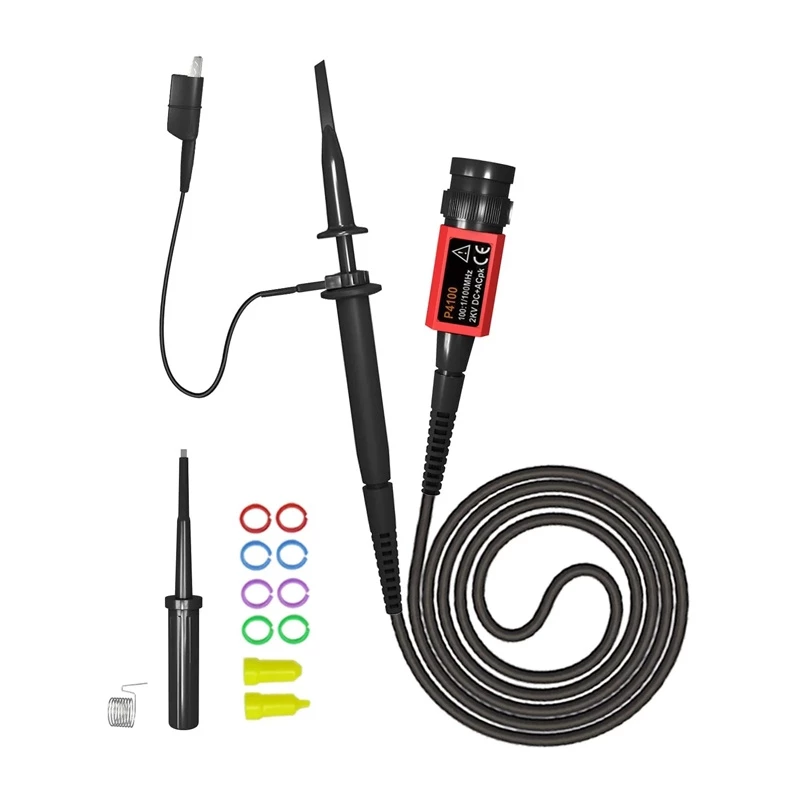

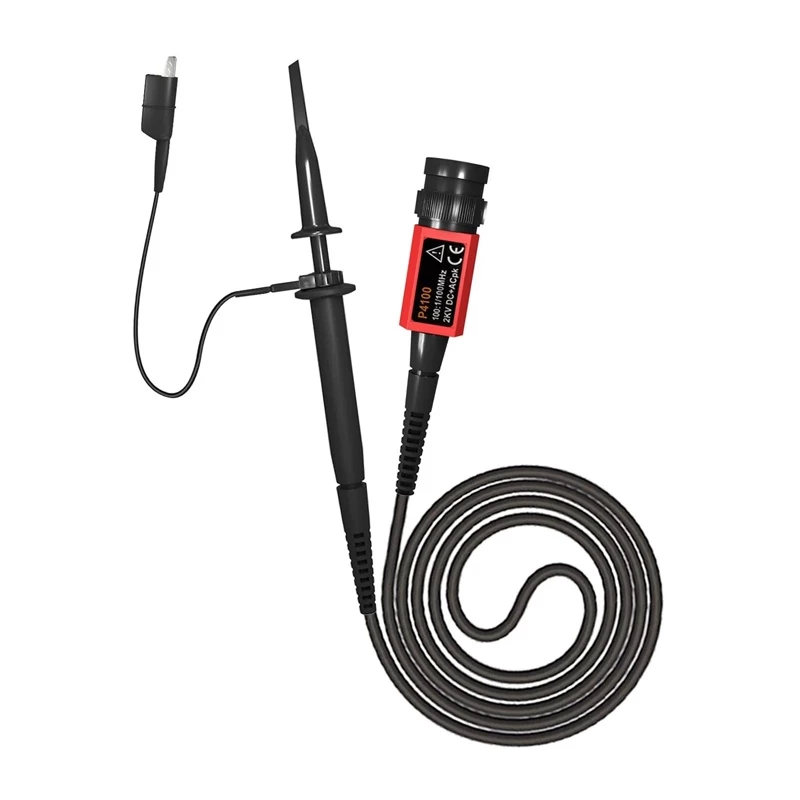

FNIRSI P4100 100MHz 100:1 Augstsprieguma osciloskopa zonde (4000V)

Darbs ar augstsprieguma ķēdēm prasa mērinstrumentu, kas droši samazina signālu, saglabājot viļņu formas integritāti. FNIRSI P4100 pasīvā osciloskopa zonde piedāvā 100:1 vājinājuma koeficientu un 100 MHz joslas platumu, padarot to par uzticamu izvēli inženieriem un tehniķiem, kuriem nepieciešams redzēt spriegumu līdz 4000 V uz standarta 1 MΩ osciloskopa ieejas.

Kam tā paredzēta

Šī zonde ir ideāli piemērota profesionāļiem un hobijiem, kas strādā ar jaudas elektroniku, tostarp SMPS projektēšanu, invertoru traucējummeklēšanu, motoru piedziņas analīzi un augstsprieguma testēšanu. Tā ir piemērota arī mācību laboratorijām, kur tiek veikti augstsprieguma eksperimenti.

Galvenās īpašības

• 100:1 vājinājums drošai augstsprieguma mērīšanai
• DC līdz 100 MHz joslas platums ar ātru 3,5 ns pieauguma laiku
• Atbalsta līdz 4000 V (DC + AC maksimums) ieeju
• Augsta 100 MΩ ieejas pretestība samazina slodzi uz ķēdi
• Zema 6 pF ieejas kapacitāte precīzai augstfrekvences reakcijai
• Regulējams kompensācijas diapazons no 10 pF līdz 35 pF, lai saskaņotu ar dažādiem osciloskopiem
• Standarta BNC savienotājs universālai saderībai
• 1,2 m viegls kabelis elastīgai novietošanai
• ±2% vājinājuma precizitāte

Specifikācijas

• Zondes veids: Pasīvā augstsprieguma
• Vājinājuma koeficients: 100:1
• Joslas platums: DC līdz 100 MHz
• Maksimālais ieejas spriegums: 4000 V (DC + AC maksimums)
• Ieejas pretestība: 100 MΩ (ar 1 MΩ osciloskopa ieeju)
• Ieejas kapacitāte: 6 pF
• Pieauguma laiks: 3,5 ns
• Kompensācijas diapazons: 10 pF - 35 pF
• Kabeļa garums: 1,2 m
• Savienotāja tips: BNC
• Vājinājuma precizitāte: ±2%
• Darba temperatūra: 0°C līdz 50°C
• Darba mitrums: 0-80% RH (bez kondensāta)
• Zemējuma vada garums: 15 cm

Padomi

Pirms ķēdes aktivizēšanas vienmēr droši pievienojiet zemējuma vadu. Iestatiet osciloskopa ieeju uz 1 MΩ un veiciet zemfrekvences kompensācijas regulēšanu, lai saskaņotu zondi ar savu osciloskopu. Pirms katras lietošanas pārbaudiet zondi un kabeli, vai nav bojājumu, īpaši strādājot virs 1000 V.
