GPS reģistrētāja paplašināšanas plate Arduino MKR GPS Shield

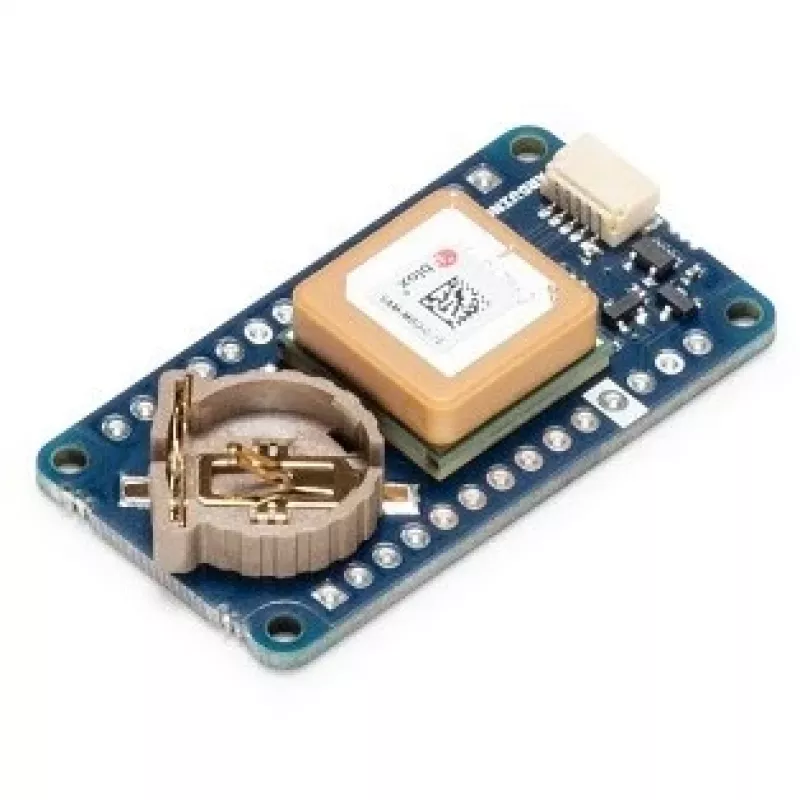

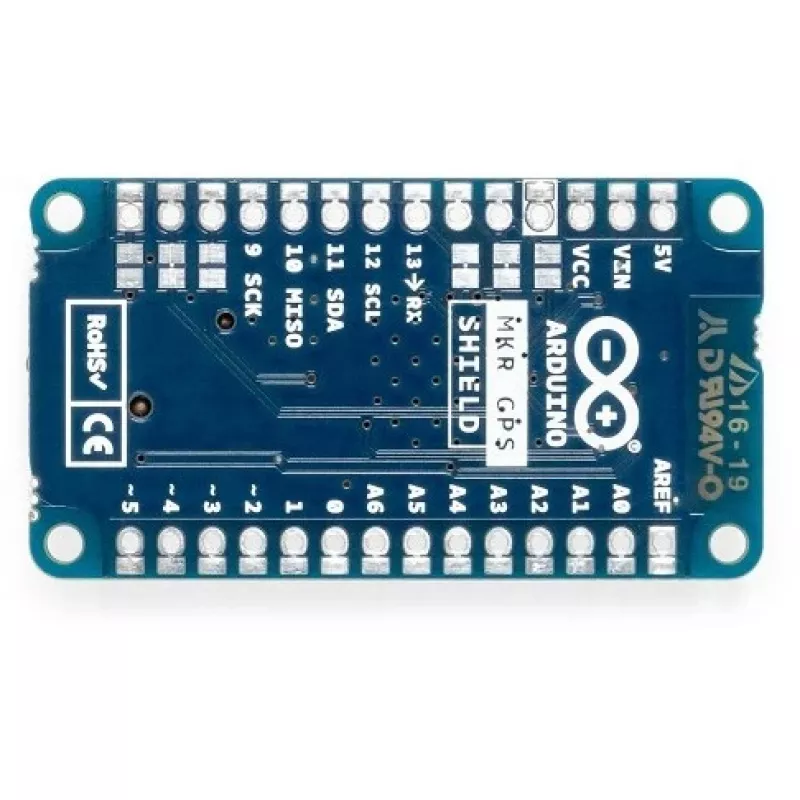

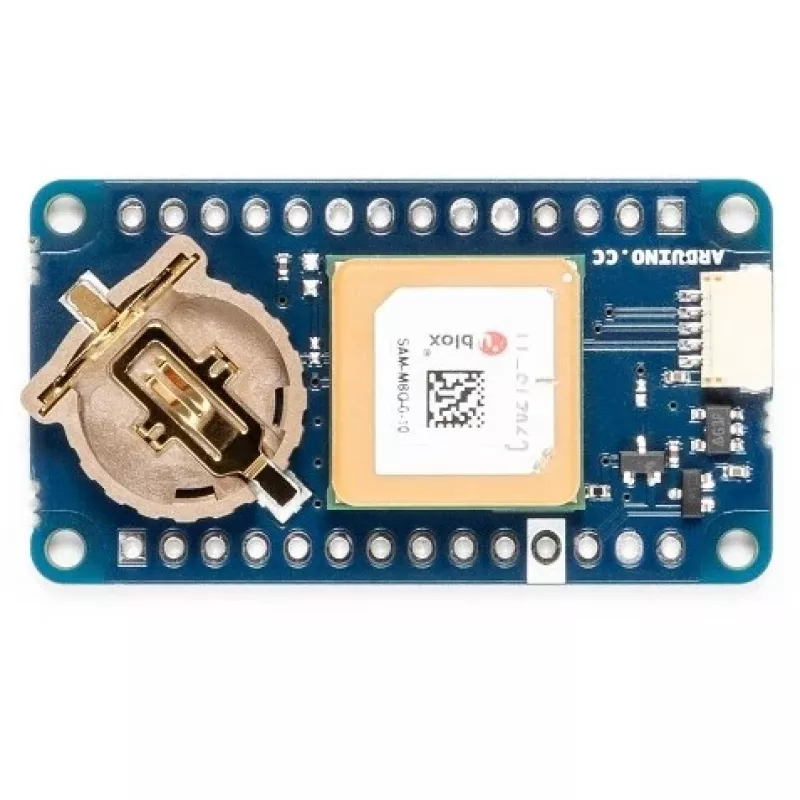

Arduino MKR GPS Shield ir kompakta GPS reģistrētāja paplašināšanas plate, kas balstīta uz u‑blox SAM‑M8Q GNSS moduli un paredzēta lietošanai ar MKR formas faktora platēm. Tā atbalsta vienlaicīgu GPS, GLONASS un Galileo signālu uztveršanu uzticamai pozicionēšanai, un to var tieši pievienot virs MKR plates, izmantojot savienotājus, vai jebkurai saderīgai platei, izmantojot komplektā iekļauto ESLOV kabeli un savienotāju. Ar nelielo nospiedumu (25 mm × 45 mm) un 14 g svaru MKR GPS Shield ir piemērota projektiem, kur nepieciešama ierīces lokalizācija un vienkārša pievienošana un lietošana.

Priekšrocības

Paplašināšanas plate integrē u‑blox SAM‑M8Q GNSS uztvērēju vairāku pavadoņu konstelāciju pozicionēšanai un piedāvā gan seriālo, gan I2C saskarni elastīgai saziņai ar Arduino platēm. To var uzstādīt tieši uz MKR savienotājiem vai savienot, izmantojot ESLOV kabeli, tādējādi nodrošinot iespēju to izmantot ar dažādām resursdatora platēm. Kompaktie izmēri un mazais svars ļauj viegli pievienot atrašanās vietas izsekošanu bez ievērojamiem vietas vai svara ierobežojumiem.

Piemērota

• Autoparka uzraudzības prototipiem un transportlīdzekļu izsekošanai
• Augstkalnu vai atmosfēras zinātniskajiem eksperimentiem
• Āra navigācijas un pārgājienu ierīcēm
• Jebkuram projektam, kam nepieciešama ierīces lokalizācija ar Arduino MKR platēm

Galvenās specifikācijas

• GNSS modulis: u‑blox SAM‑M8Q (GPS, GLONASS, Galileo)
• Saskarnes: UART (seriālā) caur savienotājiem; I2C caur ESLOV kabeli
• Formas faktors: saderīgs ar Arduino MKR
• Izmēri: 25 mm (platums) × 45 mm (dziļums)
• Svars: 14 g
• Ražotājs: Arduino, MPN ASX00017, EAN 7630049201248

Lietošana

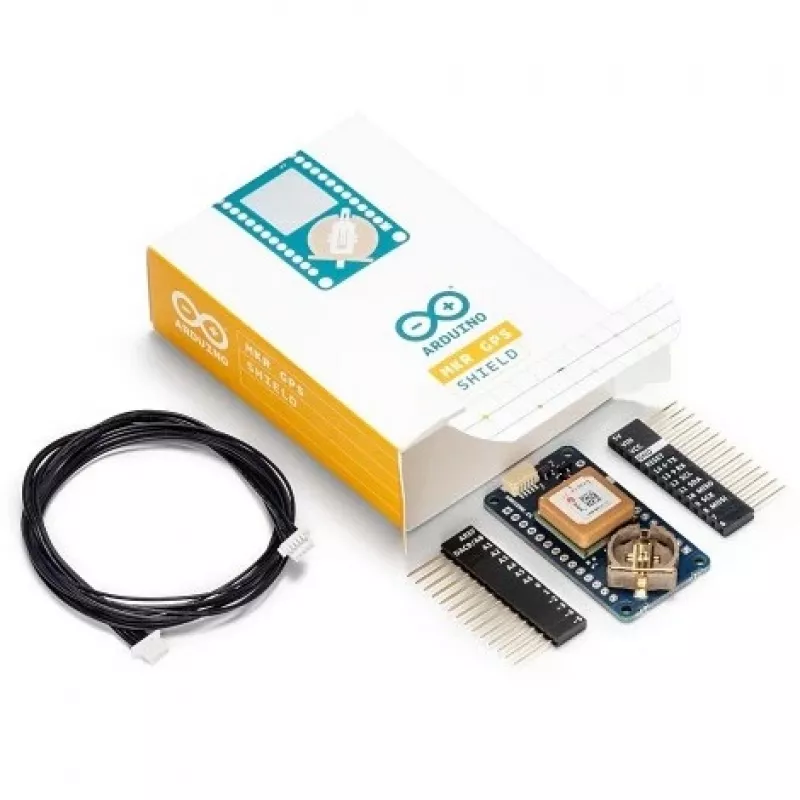

Novietojiet MKR GPS Shield virs Arduino MKR plates, savietojot savienotājus, vai pievienojiet to saderīgai resursdatora platei, izmantojot komplektā iekļauto ESLOV kabeli un savienotāju. Ja uzstādīts uz MKR savienotājiem, saziņai izmantojiet seriālo (UART) saskarni; ja izmantojat ESLOV kabeli, izvēlieties I2C saskarni. Pievienojiet strāvu resursdatora platei un inicializējiet GNSS moduli, izmantojot standarta Arduino bibliotēkas vai ar u‑blox saderīgu kodu, lai saņemtu pozicionēšanas datus.

Ieteikumi

Optimālai satelītu uztveršanai novietojiet ierīci ar brīvu skatu uz debesīm un izvairieties no metāla šķēršļiem. Izmantojiet komplektā iekļauto ESLOV kabeli, ja paplašināšanas plati nevar uzstādīt tieši uz MKR savienotāja. Skatiet u‑blox dokumentāciju un Arduino bibliotēkas, lai atrastu konfigurācijas un enerģijas taupīšanas opcijas, kas piemērotas jūsu lietojumam.
