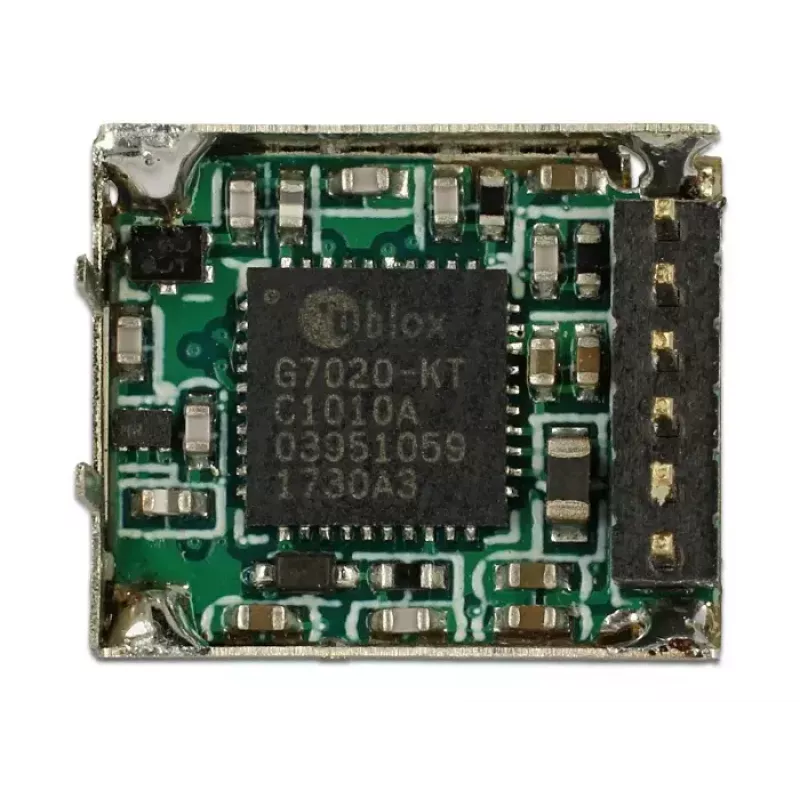

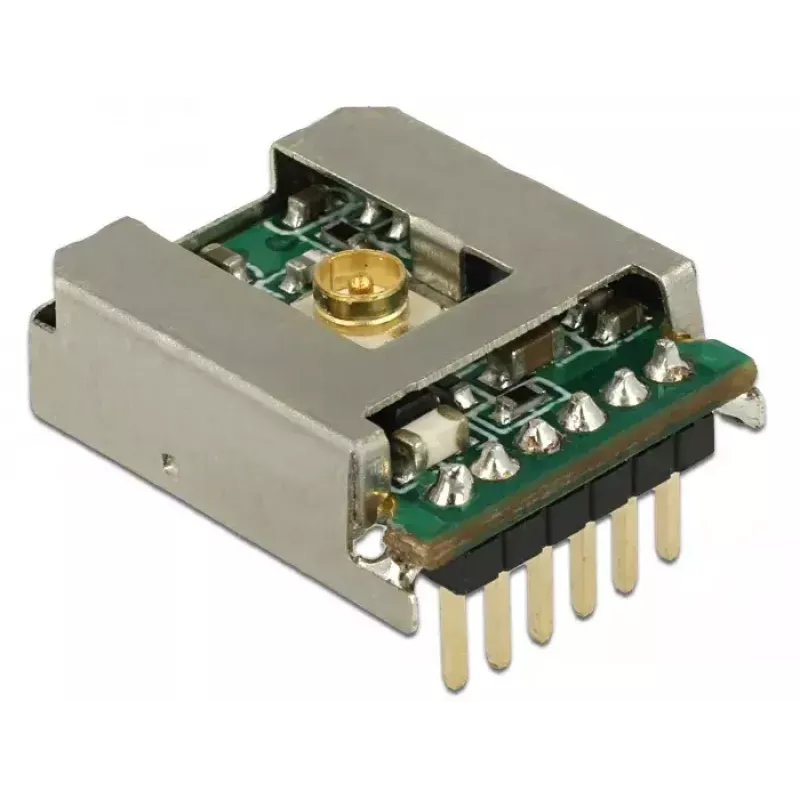

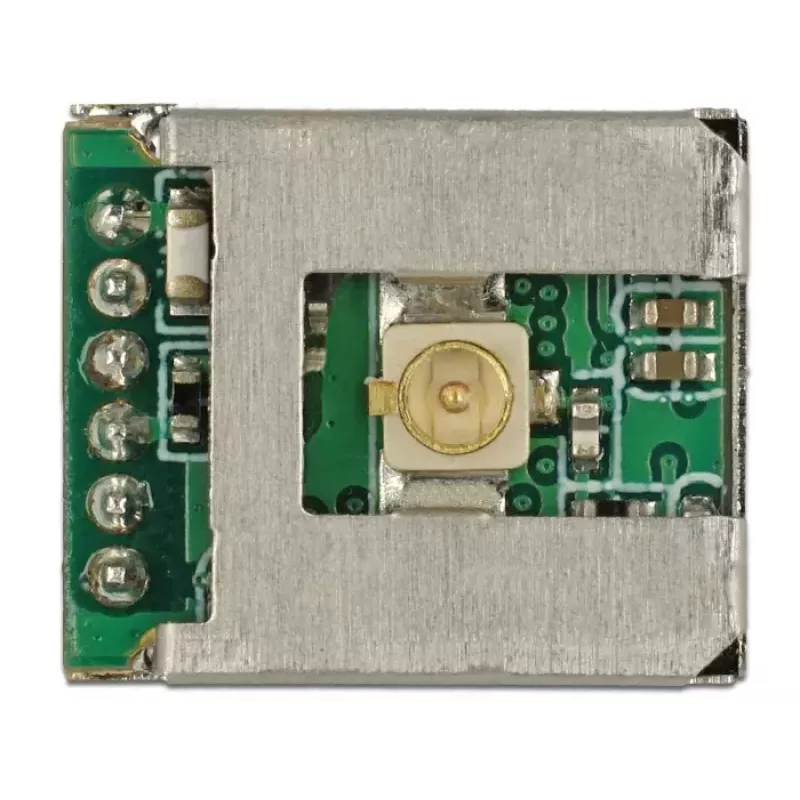

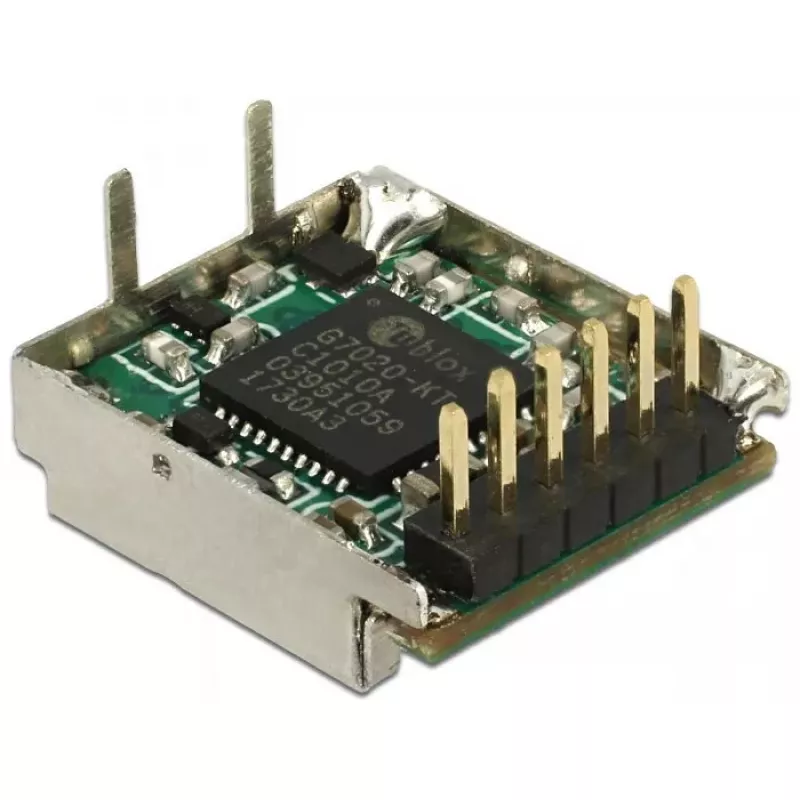

GPS uztvērēja modulis Navilock NL-731ETTL 56 kanāli Sudraba krāsā

Navilock NL-731ETTL ir īpaši kompakts GNSS GPS uztvērēja modulis, kas veidots uz u-blox 7 mikroshēmojuma. Modulis piedāvā 56 izsekošanas kanālus, jutību -162 dBmW un atbalsta L1 navigācijas signālus. Tas darbojas no 3,4–3,6 V barošanas avota, un tā kompaktie izmēri ir 10 mm × 12 mm × 3,5 mm, tāpēc tas ir piemērots integrēšanai ierīcēs ar ierobežotu vietu, kur nepieciešama uzticama atrašanās vietas informācija.

Priekšrocības

NL-731ETTL nodrošina ātru signāla uztveršanu, augstu jutību un zemu enerģijas patēriņu ļoti mazā formas faktorā. Tā 56 kanālu uzbūve un L1 signālu atbalsts nodrošina stabilu satelītu izsekošanu, savukārt zemais darba spriegums vienkāršo integrāciju ar baterijām darbināmās un iegultās sistēmās.

Piemērots

• Iegultās navigācijas sistēmas
• Aktīvu izsekošanas ierīces
• Kompaktas valkājamas un pārnēsājamas elektronikas ierīces
• Telematikas un transportlīdzekļu izsekošanas moduļi

Galvenās specifikācijas

• Zīmols: Navilock
• Modelis: NL-731ETTL (MPN 60447)
• Kanāli: 56
• Jutība: -162 dBmW
• Atbalstītie signāli: L1
• Ieejas spriegums: 3,4 – 3,6 V
• Izmēri: 10 mm × 12 mm × 3,5 mm
• EAN: 4043619604470

Lietošana

Pievienojiet moduli resursdatora sistēmai, ievērojot ražotāja spraudņu izvietojumu, un nodrošiniet stabilu 3,4–3,6 V barošanas avotu. Novietojiet antenu vai moduli vietā ar skaidru skatu uz debesīm, lai panāktu visātrāko satelītu uztveršanu. Izmantojiet standarta UART vai atbalstītās saskarnes draiverus resursdatorā, lai konfigurētu un nolasītu NMEA vai bināros ziņojumus no u-blox 7 mikroshēmojuma.

Ieteikumi

Lai sasniegtu vislabāko veiktspēju, uzstādiet moduli vietā ar minimāliem šķēršļiem pret debesīm, izmantojiet saderīgu aktīvo vai pasīvo antenu, kas pielāgota L1 frekvencēm, un ievērojiet u-blox konfigurācijas vadlīnijas, lai pārvaldītu enerģijas režīmus un atjaunināšanas ātrumus atbilstoši lietojumprogrammas precizitātes un enerģijas budžeta prasībām.
