GPS uztvērēja modulis USB Navilock NL-852EUSB

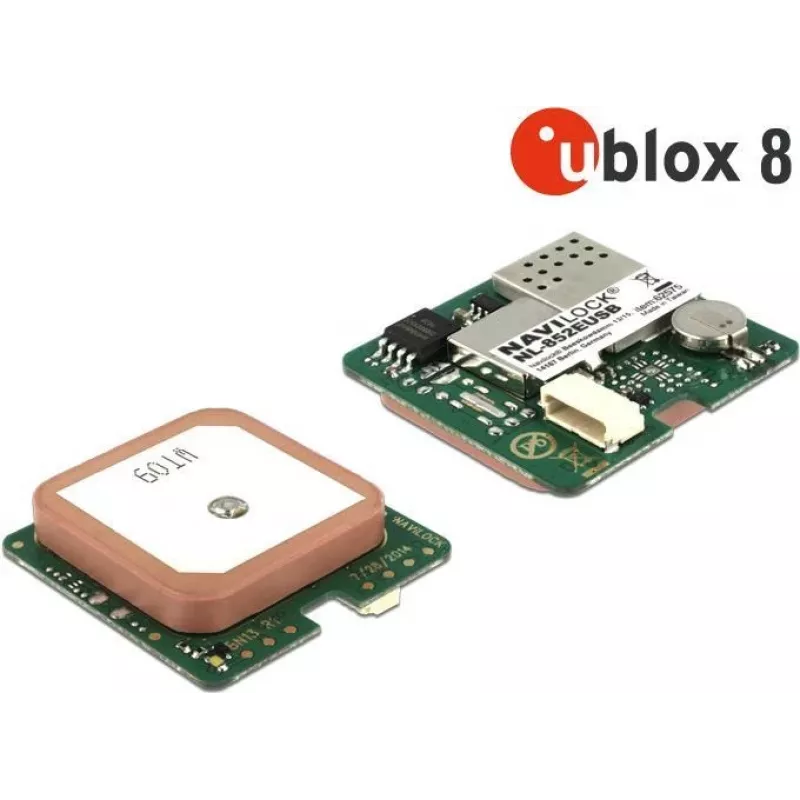

Navilock NL-852EUSB ir kompakts USB GNSS uztvērēja modulis ar integrētu plākstera antenu un rezerves akumulatoru. Būvēts uz u-blox 8 UBX-M8030-KT mikroshēmojuma, šī USB 2.0 ierīce uztver signālus no vairākām satelītu sistēmām, vienlaikus pieņem līdz 72 satelītiem un ir piemērota navigācijas un atrašanās vietas noteikšanas lietojumiem, kur nepieciešama pārnēsājama, viegli uzstādāma pozicionēšanas aparatūra.

Priekšrocības

Modulis atbalsta vairāku GNSS uztveršanu (GPS, GLONASS, BeiDou/COMPASS, Galileo, QZSS) un SBAS korekcijas (WAAS, EGNOS, QZSS, MSAS) uzlabotai precizitātei. Tas nodrošina augstu jutību (–167 dBm), ātrus atjaunināšanas ātrumus (līdz 18 Hz vienam GNSS un 10 Hz vairākiem GNSS), zemu enerģijas patēriņu (maks. 45 mA) un standarta USB 2.0 savienojamību ar automātisku pārraides ātrumu līdz 115200 bps. Statusa LED norāda GPS stāvokli, un tiek atbalstīts AssistNow tiešsaistē/bezsaistē ātrākai pozīcijas noteikšanai.

Piemērots

• Pārnēsājamām navigācijas un kartēšanas ierīcēm
• Uz atrašanās vietu balstītiem pakalpojumiem un telemātikai
• Iegultajām sistēmām un IoT lietojumiem, kam nepieciešama USB GNSS ievade
• Lauka datu vākšanai un rokas pozicionēšanas rīkiem

Galvenās specifikācijas

• Savienotājs: WTB USB 2.0
• Mikroshēmojums: u-blox 8 UBX-M8030-KT
• Frekvences: GPS L1 1575,4200 MHz; GLONASS L1 1602 (k × 0,5625) MHz; BeiDou B1 1561,0980 MHz; Galileo E1 1575,4200 MHz; QZSS L1 1575,4200 MHz
• Maks. izsekoto satelītu skaits: 72
• Protokoli: NMEA 0183 (GGA, GSA, GSV, RMC, VTG)
• Atjaunināšanas ātrums: viens GNSS 18 Hz; vairāki GNSS 10 Hz
• Jutība: –167 dBm
• Pozicionēšanas precizitāte: 2,5 m CEP; 2,0 m CEP ar SBAS
• Barošana: 5 V USB padeve; maks. strāva 45 mA
• Darba temperatūra: −40 °C līdz 85 °C (bez baterijas); −20 °C līdz 60 °C (ar bateriju)
• LED indikators GPS statusam
• Izmēri (G×P×A): apm. 30 × 30 × 7,9 mm

Kā lietot

Pievienojiet Navilock NL-852EUSB USB 2.0 pieslēgvietai datorā vai iegultajā resursdatorā. Instalējiet nepieciešamos draiverus vai ļaujiet operētājsistēmai ielādēt atbilstošo USB seriālo draiveri. Konfigurējiet uztveršanas programmatūru, lai nolasītu NMEA 0183 teikumus (GGA, GSA, GSV, RMC, VTG) ar vēlamo pārraides ātrumu (automātiski līdz 115200 bps). Labākai veiktspējai novietojiet moduli vietā, kur plākstera antenai ir brīvs skats uz debesīm, un iespējojiet AssistNow vai SBAS, ja lietojumprogramma to atbalsta.

Ieteikumi

Lai iegūtu uzticamus fiksējumus un optimālu precizitāti, uzstādiet moduli ar netraucētu debess skatu, izvairieties no ekranēšanas ar metāla korpusiem un, ja pieejams, iespējojiet SBAS vai AssistNow pakalpojumus. Pēc sākotnējās ieslēgšanas ļaujiet uztvērējam pabeigt auksto startu (apm. 26 sekundes) pirmajai pozīcijas iegūšanai.
