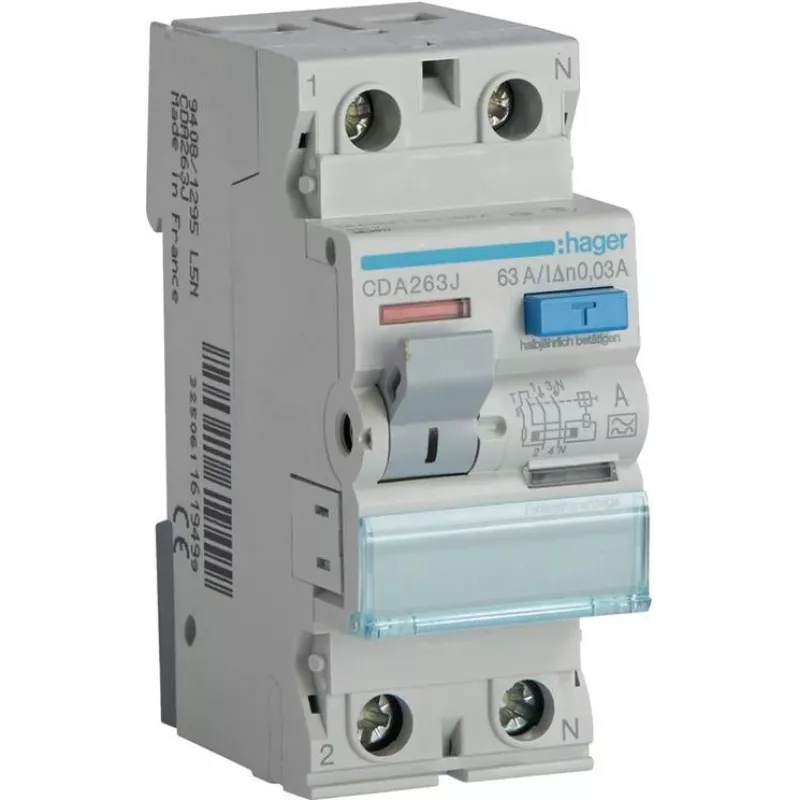

HAGER CDA263J RCCB Noplūdes strāvas aizsardzības slēdzis 1P+N 63A 30mA A tips 6kA 230V 2 moduļi DIN sliedei

HAGER CDA263J izceļas starp noplūdes strāvas aizsardzības ierīcēm, apvienojot robustu 63 A nominālo strāvu ar jutīgu 30 mA atslēgšanas slieksni kompaktā 2 moduļu dizainā, nodrošinot uzticamu aizsardzību pret zemējuma noplūdes defektiem prasīgās dzīvojamās un vieglās komerciālās instalācijās. Atšķirībā no pamata RCCB, kas var upurēt veiktspēju izmēra dēļ, šī ierīce saglabā 6 kA pārrāvuma jaudu un A tipa atslēgšanas spēju, nodrošinot, ka tā droši apstrādā gan sinusoidālo maiņstrāvu, gan pulsējošo līdzstrāvu noplūdes strāvas.

Galvenās priekšrocības

• 1P+N konfigurācija ar 63 A nominālo strāvu un 30 mA noplūdes darba strāvu efektīvai personu un ugunsaizsardzībai.
• A tipa noplūdes strāvas noteikšana aptver maiņstrāvas un pulsējošas līdzstrāvas, ideāli piemērota ķēdēm ar elektroniskām slodzēm.
• 6 kA nominālā īssavienojuma pārrāvuma jauda nodrošina uzticamu pārtraukšanu bojājumu apstākļos.
• Kompakts 2 moduļu platums ietaupa vietu uz standarta 35 mm DIN sliedes, nezaudējot veiktspēju.
• Plašs pieslēguma diapazons pieņem stingrus vadītājus no 1 līdz 25 mm² un elastīgus vadītājus no 1 līdz 16 mm².
• Paredzēts 230 V maiņstrāvas tīkliem 50/60 Hz frekvencē, ar darba temperatūras diapazonu no -25 °C līdz +40 °C.

Ikdienas lietošanā

Uzstādīšana ir vienkārša, pateicoties DIN sliedes montāžai un skaidri marķētiem spailēm, savukārt momentānā atslēgšanas raksturlīkne nodrošina ātru atslēgšanu, kad tiek konstatēta 30 mA vai lielāka noplūdes strāva. Ierīces IP20 spaiļu aizsardzība un IP40 aizsardzība, uzstādot slēgtā korpusā, padara to piemērotu sadales paneļiem mājās, birojos un mazās komerctelpās. Ar elektrisko izturību 10 000 ciklu un mehānisko izturību 20 000 ciklu, CDA263J ir veidots ilgtermiņa uzticamībai, samazinot apkopes bažas tā kalpošanas laikā.

Pilnas specifikācijas

• Ierīces tips: Noplūdes strāvas aizsardzības slēdzis (RCCB)
• Polu skaits: 1P+N
• Nominālā strāva (In): 63 A
• Nominālā noplūdes darba strāva (IΔn): 30 mA
• Noplūdes strāvas tips: A tips
• Nominālā īssavienojuma pārrāvuma jauda (Icn): 6 kA
• Nominālais spriegums (Ue): 230 V maiņstrāva
• Frekvence: 50/60 Hz
• Moduļu skaits: 2
• Montāžas veids: DIN sliede
• Pieslēguma jauda (stingrs vadītājs): 1 - 25 mm²
• Pieslēguma jauda (elastīgs vadītājs): 1 - 16 mm²
• Aizsardzības pakāpe (spailes): IP20
• Aizsardzības pakāpe (ierīce korpusā): IP40
• Darba temperatūra: -25 līdz 40 °C
• Standarti: EN 61008-1
• Atslēgšanas raksturlīkne: Momentāna
• Elektriskā izturība: 10000 cikli
• Mehāniskā izturība: 20000 cikli

Nobeiguma piezīme

Uzstādītājiem un paneļu būvētājiem, kas meklē uzticamu A tipa RCCB, kurš līdzsvaro augstu strāvas jaudu ar jutīgu zemējuma noplūdes aizsardzību, HAGER CDA263J nodrošina konsekventu veiktspēju kompaktā formātā, ko atbalsta HAGER reputācija kvalitatīvu elektrisko sadales iekārtu jomā.
