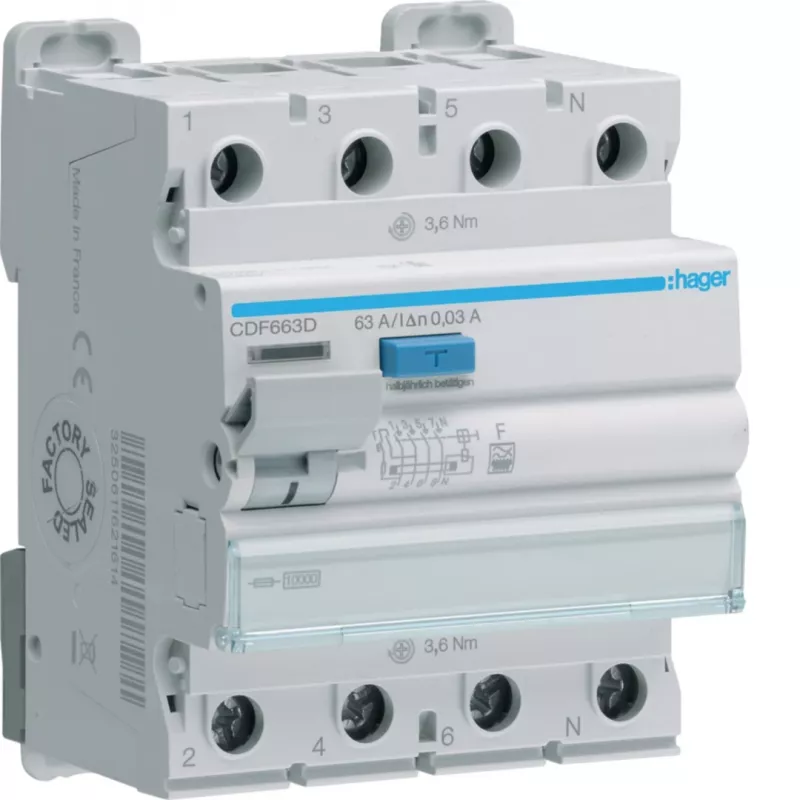

Hager CDF663D Noplūdes strāvas aizsardzības slēdzis, 4 polu, 63 A, 30 mA, F tips, 10 kA

Elektriķi un sadales skapju montētāji, kas strādā komerciālās un rūpnieciskās instalācijās, bieži saskaras ar nepieciešamību nodrošināt uzticamu aizsardzību pret noplūdes strāvām, īpaši vietās, kur tiek izmantoti frekvences pārveidotāji vai vienfāzes slodzes ar līdzstrāvas komponentēm. Hager CDF663D noplūdes strāvas aizsardzības slēdzis (RCCB) ir 4 polu ierīce ar nominālo strāvu 63 A un 30 mA atslēgšanas jutību, kas paredzēta F tipa noplūdes strāvu noteikšanai (jauktas frekvences un gluda līdzstrāva). Tā 10 kA pārrāvuma spēja nodrošina drošību īssavienojuma apstākļos, savukārt kompaktais 4 moduļu DIN sliedes dizains vienkāršo uzstādīšanu sadales skapjos.

Galvenās specifikācijas

• Polu skaits: 4
• Nominālā strāva (In): 63 A
• Nominālā noplūdes darba strāva (IΔn): 30 mA
• Noplūdes strāvas veids: F (piemērots ķēdēm ar frekvences pārveidotājiem, vienfāzes slodzēm ar līdzstrāvas komponentēm)
• Nominālā pārrāvuma spēja (Icn): 10 kA
• Nominālais spriegums: 230/400 V AC
• Frekvence: 50/60 Hz
• Montāža: DIN sliede (35 mm)
• Platums: 4 moduļi (72 mm)
• Termināļi: skrūvju, šķērsgriezums 1.5–50 mm² (ciets) / 1.5–35 mm² (elastīgs)
• Aizsardzības pakāpe: IP20 (termināļi), IP40 (slēgtā korpusā)
• Darba temperatūra: -25 °C līdz +40 °C
• Standarti: EN 61008-1, VDE 0664-10
• Elektriskā izturība: 10 000 ciklu; mehāniskā izturība: 20 000 ciklu
• Pārsprieguma strāvas izturība: 3 kA (8/20 µs); nominālais impulsa spriegums: 4 kV

Kāpēc izvēlēties šo

F tipa RCCB ir būtiski mūsdienu elektroinstalācijās, kur slodzes, piemēram, veļas mašīnas, gaisa kondicionieri vai mainīga ātruma piedziņas, rada noplūdes strāvas ar līdzstrāvas komponentēm, kuras standarta A tipa ierīces nevar noteikt. CDF663D nodrošina uzlabotu aizsardzību pret elektriskās strāvas triecienu un ugunsbīstamību, nodrošinot atbilstību spēkā esošajiem elektroinstalācijas noteikumiem. Tā robustā konstrukcija un augstie izturības rādītāji garantē ilgtermiņa uzticamību, samazinot apkopes un nomaiņas izmaksas.

Ideāli lietošanas gadījumi

• Aizsardzība trīsfāzu ķēdēm, kas baro frekvences pārveidotājus, UPS sistēmas vai EV uzlādes stacijas.
• Dzīvojamo un komerciālo sadales skapji, kur ir vienfāzes slodzes ar elektroniskajiem balastiem vai LED draiveriem.
• Rūpnieciskie vadības paneļi, kur nepieciešama jutīga zemējuma noplūdes aizsardzība bez nevēlamas atslēgšanās.

Noderīga informācija

Ierīce nav paredzēta lietošanai līdzstrāvas tīklos vai kā galvenais slēdzis. Vienmēr pārbaudiet saderību ar augšējo aizsargierīci. CDF663D ir daļa no Hager plašā modulāro aizsardzības ierīču klāsta, nodrošinot nevainojamu integrāciju ar citiem Hager komponentiem. Uzstādīšanai izmantojiet atbilstošas kopnes un ievērojiet skrūvju termināļu griezes momenta specifikācijas.
