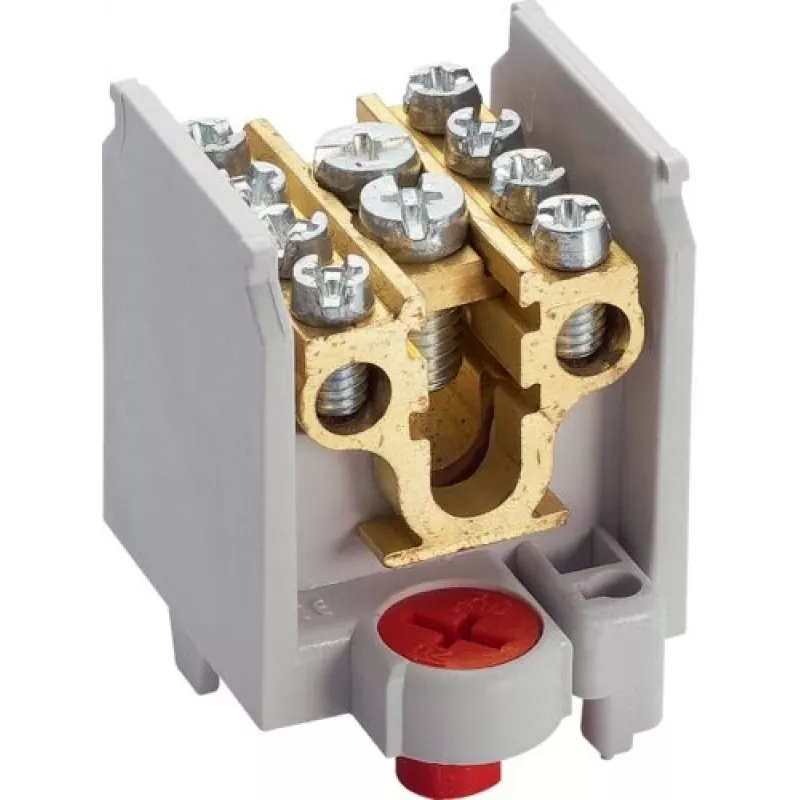

Hager galvenās līnijas atzaru spailes bloks K65 1x35/4MP

Elektriskajā sadalē, savienojot lielu galveno vadītāju ar vairākiem mazākiem atzaru vadītājiem, bieži ir nepieciešami vairāki spaiļu bloki un sarežģīta elektroinstalācija. Hager K65 galvenās līnijas atzaru spaiļu bloks to atrisina, nodrošinot vienu kompaktu savienojuma punktu vienam galvenajam ieejas un četriem atzaru izejas vadītājiem, vienkāršojot uzstādīšanu un samazinot sadales skapja pārblīvējumu.

Kam tas paredzēts

Šis spaiļu bloks ir paredzēts elektriķiem un sadales skapju montētājiem, kuriem ir nepieciešams sadalīt strāvu no galvenās līnijas uz vairākām atzaru ķēdēm sadales dēļos, vadības skapjos vai rūpnieciskās instalācijās. Tas ir piemērots lietošanai zemsprieguma strāvas sadales sistēmās, kur nepieciešami uzticami un bezapkopes savienojumi.

Galvenās iezīmes

• 1-pola galvenās līnijas atzaru spaiļu bloks
• Galvenā ieejas vadītāja šķērsgriezums: 1 x 35 mm² (stingrs/elastīgs)
• Atzaru izejas vadītāja šķērsgriezums: 4 x 16 mm² (stingrs/elastīgs)
• Skrūvju spaiļu savienojums
• Montāža uz 35 mm DIN sliedes vai ar skrūvēm
• Korpusa materiāls: poliamīds (PA), pelēks
• Vadītāja materiāls: misiņš, alvots

Specifikācijas

• Nominālais darba spriegums: 690 V AC
• Nominālais izolācijas spriegums: 1000 V
• Nominālais impulsa izturības spriegums: 8 kV
• Nominālā strāva (galvenā ieeja): 125 A
• Nominālā strāva (atzaru izeja): 57 A
• Aizsardzības pakāpe: IP20
• Darba temperatūras diapazons: -25 līdz +70 °C
• Uzliesmojamības klase: UL94-V0

Padomi

Pārliecinieties, ka vadītāju šķērsgriezumi atbilst norādītajiem diapazoniem un ka spaiļu bloks ir uzstādīts korpusā, kas nodrošina atbilstošu aizsardzību pret tiešu saskari. Pievelciet skrūves ar ieteicamo griezes momentu, lai garantētu drošu savienojumu.
