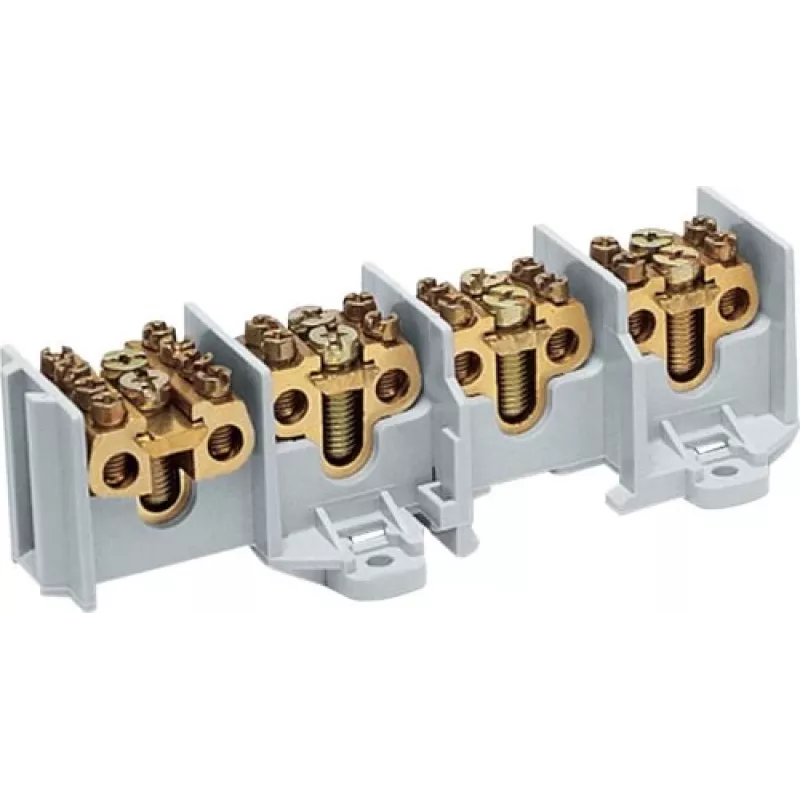

Hager maģistrālās līnijas atzara spaiļu bloks 4x35/4PEN-Abg. K65A (K65A)

Kad sadala jaudu no maģistrālās līnijas uz vairākām atzaru ķēdēm, ir svarīgi nodrošināt uzticamus un drošus savienojumus. Hager K65A maģistrālās līnijas atzara spaiļu bloks nodrošina drošu un sakārtotu risinājumu 4 vadu (3P + PEN) ķēžu atzarošanai līdz 65 A. Tas ļauj katrā fāzē izveidot četrus atzarus un vienu atzaru PEN, vienkāršojot uzstādīšanu sadales skapjos.

Kam tas paredzēts

Elektriķiem un sadales skapju montētājiem, kuriem nepieciešams kompakts, uz DIN sliedes montējams spaiļu bloks maģistrālās līnijas sadalei dzīvojamo vai komerciālo elektroinstalāciju sistēmās.

Galvenās iezīmes

• Nominālā strāva 65 A, nominālais spriegums 400 V AC.
• Galvenā vadītāja šķērsgriezums: 6–35 mm² (ciets vai elastīgs).
• Atzara vadītāja šķērsgriezums: 1,5–16 mm² fāzēm, 6–35 mm² PEN.
• Četri atzara izvadi katrā fāzē, viens atzara izvads PEN.
• Skrūvju spaiļu savienojums, DIN sliedes (TS35) vai skrūvju montāža.
• Bez halogēna poliamīda korpuss, pelēkā krāsā, IP20 aizsardzība.

Specifikācijas

• Produkta veids: Maģistrālās līnijas atzara spaiļu bloks
• Polu skaits: 4 (3P + PEN)
• Nominālā strāva (In): 65 A
• Nominālais spriegums (Un): 400 V AC
• Galvenā vadītāja šķērsgriezums (ciets): 6 - 35 mm²
• Galvenā vadītāja šķērsgriezums (elastīgs): 6 - 35 mm²
• Atzara vadītāja šķērsgriezums (fāze, ciets): 1,5 - 16 mm²
• Atzara vadītāja šķērsgriezums (fāze, elastīgs): 1,5 - 16 mm²
• Atzara vadītāja šķērsgriezums (PEN, ciets): 6 - 35 mm²
• Atzara vadītāja šķērsgriezums (PEN, elastīgs): 6 - 35 mm²
• Atzara izvadu skaits katrā fāzē: 4
• Atzara izvadu skaits PEN: 1
• Montāžas veids: DIN sliede (TS35) / skrūvju montāža
• Savienojuma veids: Skrūvju spaile
• Korpusa materiāls: Poliamīds (PA), bez halogēna
• Krāsa: Pelēka
• Aizsardzības pakāpe: IP20
• Darba temperatūra: -25 līdz +40 °C
• Standarti: IEC/EN 60947-7-1

Padomi

Pārliecinieties, ka vadītāji ir pareizi noņemti un pievilkti atbilstoši ražotāja specifikācijām. Montējiet uz standarta 35 mm DIN sliedes, lai nodrošinātu drošu uzstādīšanu. Elastīgiem vadītājiem izmantojiet atbilstošas uzmavas, lai saglabātu uzticamus savienojumus.
