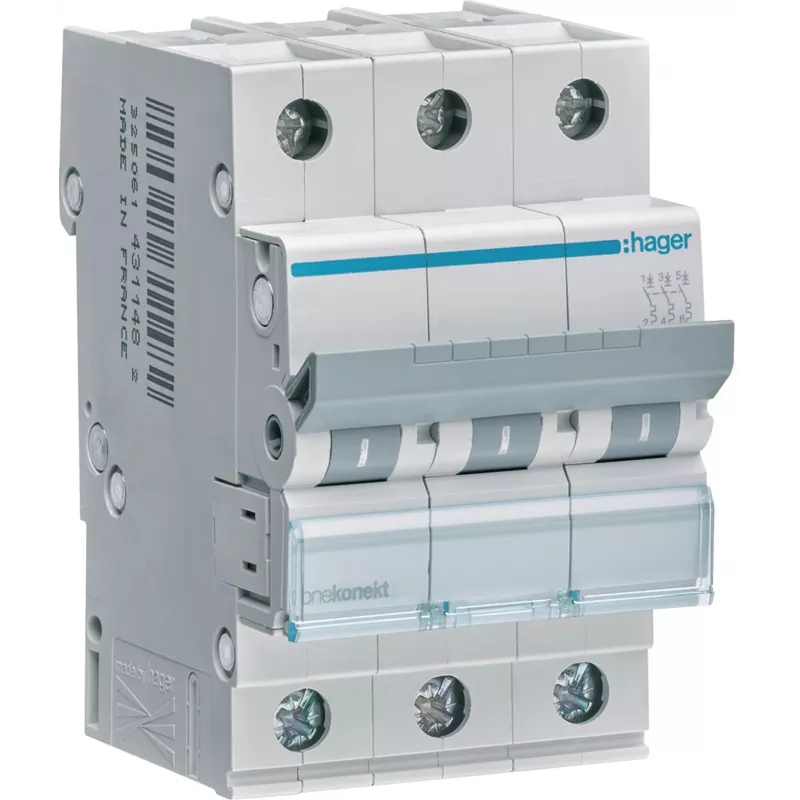

Hager MBN310E Miniature Circuit Breaker 6kA, B Curve, 10A, 3-Pole

Hager MBN310E ir augstas kvalitātes mini slēdzis (MCB), kas paredzēts uzticamai pārstrāvas aizsardzībai dzīvojamo un komerciālo elektroinstalāciju vajadzībām. Ar nominālo izslēgšanas spēju 6 kA un B raksturlīkni tas nodrošina drošu ķēžu atslēgšanu pārslodzes vai īssavienojuma gadījumā. Šis 3 polu MCB ir nominēts 10 A un atbilst EN 60898-1 standartam, padarot to piemērotu plašam lietojumu klāstam.

Priekšrocības

Šis MCB piedāvā robustu aizsardzību ar kompaktu dizainu, kas piemērots standarta DIN sliedes montāžai. Tā B raksturlīkne ir ideāli piemērota pretestības un apgaismojuma slodzēm, nodrošinot ātru reakciju uz īssavienojumiem, vienlaikus pieļaujot normālas ieslēgšanas strāvas. Skrūvju spailes pieņem vadītājus līdz 25 mm² cietus vai 16 mm² elastīgus, nodrošinot vieglu un drošu vadu pieslēgšanu. Ar elektrisko un mehānisko izturību 20 000 ciklu, tas nodrošina ilgstošu darbību.

Piemērots

• Pārstrāvas aizsardzībai sadales paneļos
• Apgaismojuma ķēdēm un pretestības slodzēm
• Komerciālām un dzīvojamām elektrosistēmām
• Lietojumiem, kas prasa 3 polu aizsardzību līdz 10 A

Galvenie tehniskie parametri

• Produkta veids: Mini slēdzis (MCB)
• Polu skaits: 3P (3 polu)
• Nominālā strāva (In): 10 A
• Izslēgšanas raksturlīkne: B
• Nominālā izslēgšanas spēja (Icn): 6 kA
• Nominālais spriegums (Ue): 230/400 V AC
• Nominālais izolācijas spriegums (Ui): 500 V
• Nominālais impulsa izturības spriegums (Uimp): 4 kV
• Frekvence: 50/60 Hz
• Montāžas veids: DIN sliede
• Spaiļu tips: Skrūvju spailes
• Spaiļu kapacitāte (ciets): 1 - 25 mm²
• Spaiļu kapacitāte (elastīgs): 1 - 16 mm²
• Aizsardzības pakāpe: IP20 (spailes), IP40 (priekšējā puse korpusā)
• Elektriskā izturība: 20000 cikli
• Mehāniskā izturība: 20000 cikli
• Darba temperatūra: -25 līdz 60 °C
• Uzglabāšanas temperatūra: -40 līdz 80 °C
• Standarts: EN 60898-1
• Enerģijas ierobežošanas klase: 3

Ieteikumi

Lai nodrošinātu optimālu aizsardzību, MCB jāuzstāda kvalificētam elektriķim un slodze nedrīkst pārsniegt nominālo strāvu. Šī ierīce ir piemērota lietošanai TN, TT un IT sistēmās. Vienmēr ievērojiet ražotāja norādījumus par pareizu uzstādīšanu un apkopi.
