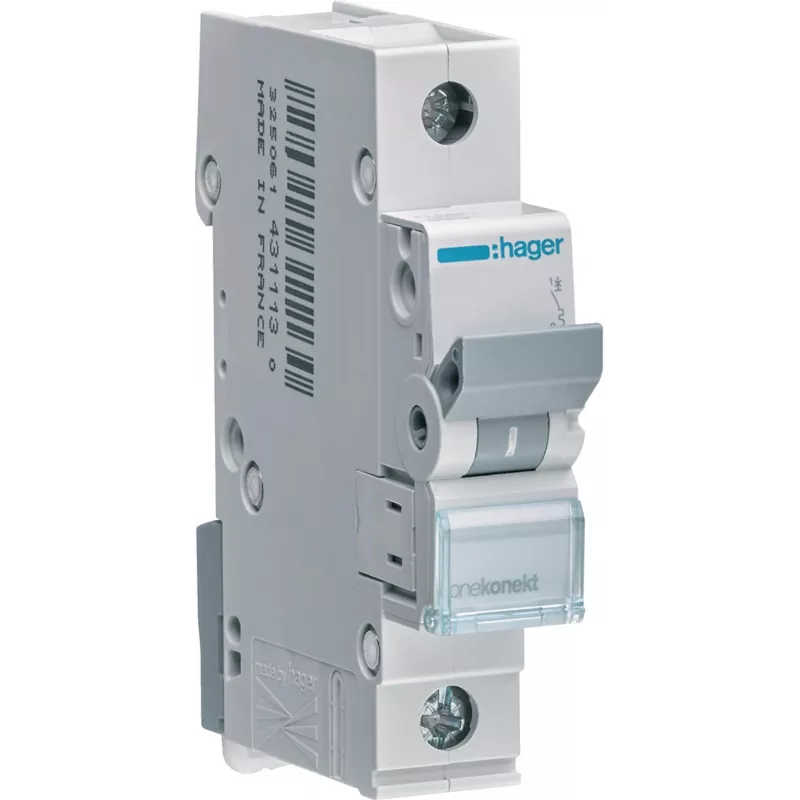

Hager MCN120E Miniature Circuit Breaker 6kA, C Curve, 20A, 1-Pole

Hager MCN120E ir augstas kvalitātes mini slēdzis (MCB), kas paredzēts uzticamai pārstrāvas aizsardzībai dzīvojamo un komerciālo elektroinstalāciju vajadzībām. Ar nominālo strāvu 20A un C raksturlīkni tas ir ideāli piemērots ķēdēm ar mērenām ieslēgšanas strāvām, piemēram, apgaismojumam un vispārējām kontaktligzdām. Šis viena pola MCB nodrošina īssavienojuma pārrāvuma spēju 6kA, garantējot drošību un atbilstību EN 60898-1 standartam.

Priekšrocības

Kompakts dizains vienkāršai uzstādīšanai uz DIN sliedes; augsta pārrāvuma spēja uzlabotai drošībai; enerģijas ierobežošanas klase 3 efektīvai bojājuma strāvas ierobežošanai; ilgs elektriskais un mehāniskais izturības ciklu skaits (katram 20 000 ciklu).

Piemērots

• Pārstrāvas aizsardzībai dzīvojamo un komerciālo elektrosadales paneļos
• Ķēdēm ar apgaismojumu, kontaktligzdām un mazām ierīcēm
• Instalācijām, kur nepieciešama C raksturlīkne mērenām ieslēgšanas strāvām

Galvenie tehniskie parametri

• Produkta veids: Mini slēdzis (MCB)
• Polu skaits: 1P (viens pols)
• Nominālā strāva (In): 20 A
• Raksturlīkne: C
• Īssavienojuma pārrāvuma spēja (Icn): 6 kA
• Nominālais spriegums (Ue): 230/400 V AC
• Frekvence: 50/60 Hz
• Montāžas veids: DIN sliede (EN 60715)
• Savienotāju tips: Skrūvju spailes
• Savienotāju kapacitāte (ciets vads): 1-35 mm²
• Savienotāju kapacitāte (elastīgs vads): 1-25 mm²
• Elektriskā izturība: 20000 ciklu
• Mehāniskā izturība: 20000 ciklu
• Aizsardzības pakāpe: IP20 (spailes), IP40 (priekšējā puse korpusā)
• Piesārņojuma pakāpe: 2
• Pārsprieguma kategorija: III
• Standarts: EN 60898-1
• Enerģijas ierobežošanas klase: 3
• Darba temperatūra: -25 līdz 70 °C

Ieteikumi

Lai nodrošinātu optimālu aizsardzību, savienojiet šo MCB ar saderīgu noplūdes strāvas aizsardzības ierīci (RCD) no Hager. Pārliecinieties par pareizu izvēli atbilstoši ķēdes slodzei un kabeļa šķērsgriezumam. Vienmēr konsultējieties ar kvalificētu elektriķi par uzstādīšanu.
