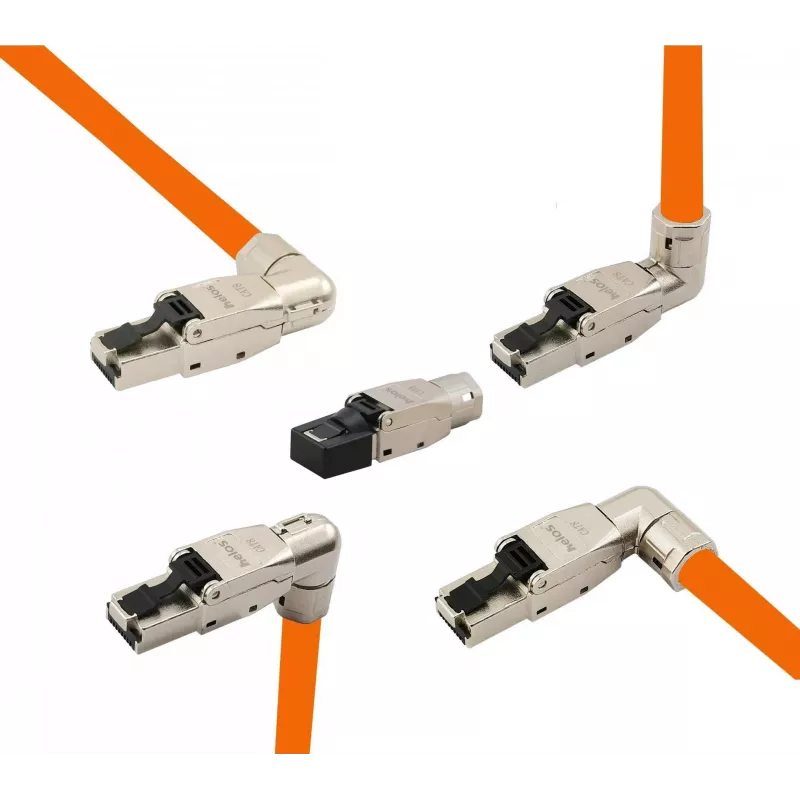

helos Cat 8.1 metāla savienotājs 263837 — ekranēts RJ45 modulārais spraudnis, 5 varianti

helos Cat 8.1 metāla savienotājs 263837 ir pilnībā ekranēts modulārais RJ45 spraudnis, kas paredzēts 8.1 kategorijas kabeļu sistēmām. Metāla korpuss ar zeltītiem kontaktiem nodrošina augstfrekvences pārraidi līdz 2000 MHz un datu pārraides ātrumu līdz 40 Gbit/s savienojumiem līdz 30 m. Savienotājs pieņem vadus no AWG22 līdz AWG26 un ir saderīgs ar PoE, PoE+ un augstākiem PoE barošanas standartiem. Ir pieejami pieci mehāniskie varianti, un produkts atbilst ISO/IEC 11801-1:2017, ANSI/TIA-568-C.2.1 un IEC 60603-7 prasībām, vienlaikus ievērojot RoHS 2.0 un REACH.

Priekšrocības

Pilnībā ekranēts metāla korpuss nodrošina uzlabotu EMI aizsardzību un drošu zemējumu augstfrekvences Cat 8.1 lietojumiem. Zeltīti kontakti nodrošina zemu kontaktu pretestību un ilgtermiņa signāla integritāti. Bez instrumentiem izmantojams, uzstādāms uz lauka, ar griešanas un iespīlēšanas (izolācijas pārvietošanas) terminatoru metodi, kas ļauj ātri veikt montāžu uz vietas bez īpašiem presēšanas instrumentiem. Saderība ar AWG22–AWG26 vadu izmēriem un pieci pieejamie varianti padara savienotāju piemērotu dažādām instalācijas praksēm.

Piemērots

• Profesionāliem datu centriem un serveru telpām, kur nepieciešami 40 Gbit/s savienojumi līdz 30 m
• Augstfrekvences Cat 8.1 strukturētai kabeļu sistēmai maģistrālēm un pārslēgumiem
• Vidēm, kur nepieciešami ekranēti savienotāji, lai samazinātu elektromagnētiskos traucējumus
• Uzstādīšanai uz lauka, kur bez instrumentu samontēšana paātrina instalāciju

Galvenās specifikācijas

• Produkts: helos Cat 8.1 metāla savienotājs, modelis 263837
• Savienotāja tips: ekranēts RJ45 modulārais spraudnis
• Kategorijas vērtējums: Cat 8.1, līdz 2000 MHz
• Datu pārraides ātrums: līdz 40 Gbit/s (maks. savienojuma garums 30 m)
• Terminācija: izolācijas pārvietošana (griešana un iespīlēšana) — montāža bez instrumentiem
• Kontaktu pārklājums: zeltīti kontakti
• Ekranējums: pilns metāla korpuss, pilnībā ekranēts
• Vadu saderība: AWG22 līdz AWG26
• PoE atbalsts: PoE, PoE+ un paplašinātais PoE
• Korpusa materiāls: cinka sakausējums
• Standarti: ISO/IEC 11801-1:2017, ANSI/TIA-568-C.2.1, IEC 60603-7
• Atbilstība: RoHS 2.0, REACH

Lietošana

Sagatavojiet Cat 8.1 vītā pāra kabeli, noņemot ārējo apvalku vajadzīgajā garumā un sakārtojot pārus atbilstoši izvēlētajai vadu shēmai. Ievietojiet vadus RJ45 spraudnī un veiciet izolācijas pārvietošanas termināciju, piespiežot vāku, lai nogrieztu un iespīlētu vadus; presēšanas instruments nav nepieciešams. Pārliecinieties, ka ekrāns ir pareizi savienots ar metāla korpusu zemējumam. Pārbaudiet samontēto savienotāju un testējiet savienojumu ar atbilstošu Cat 8 testēšanas aprīkojumu, lai apstiprinātu nepārtrauktību un veiktspēju līdz norādītajiem frekvences un datu pārraides ātruma ierobežojumiem.

Ieteikumi

Izmantojiet šo helos Cat 8.1 metāla savienotāju īsiem, liela ātruma savienojumiem (līdz 30 m) ekranētās instalācijās. Pārbaudiet vadu izmēru (AWG22–AWG26) un pēc terminācijas veiciet sertificētas testēšanas procedūras, lai nodrošinātu atbilstību Cat 8.1 veiktspējas prasībām.
