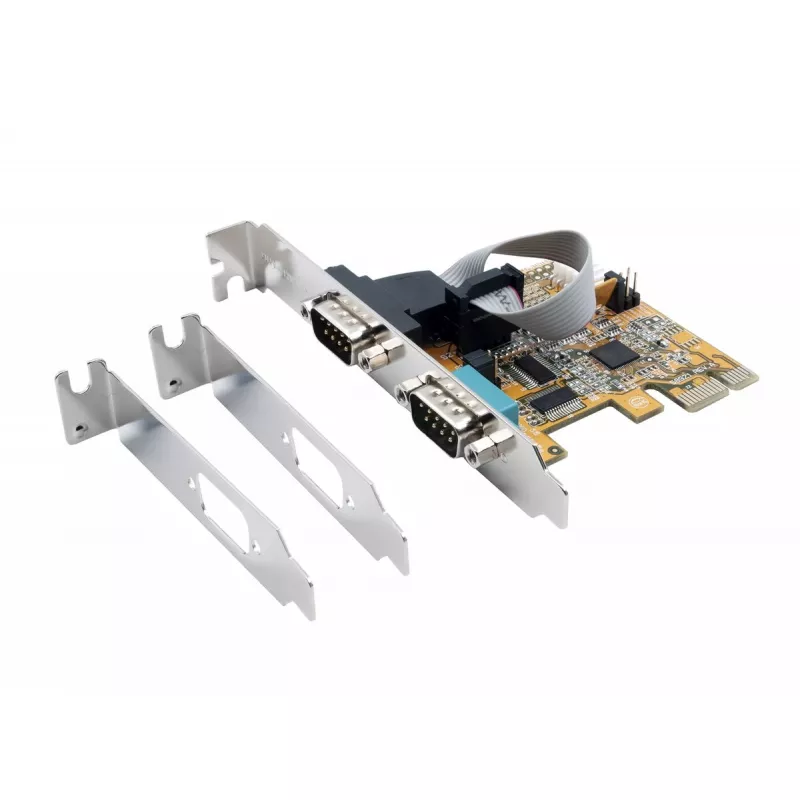

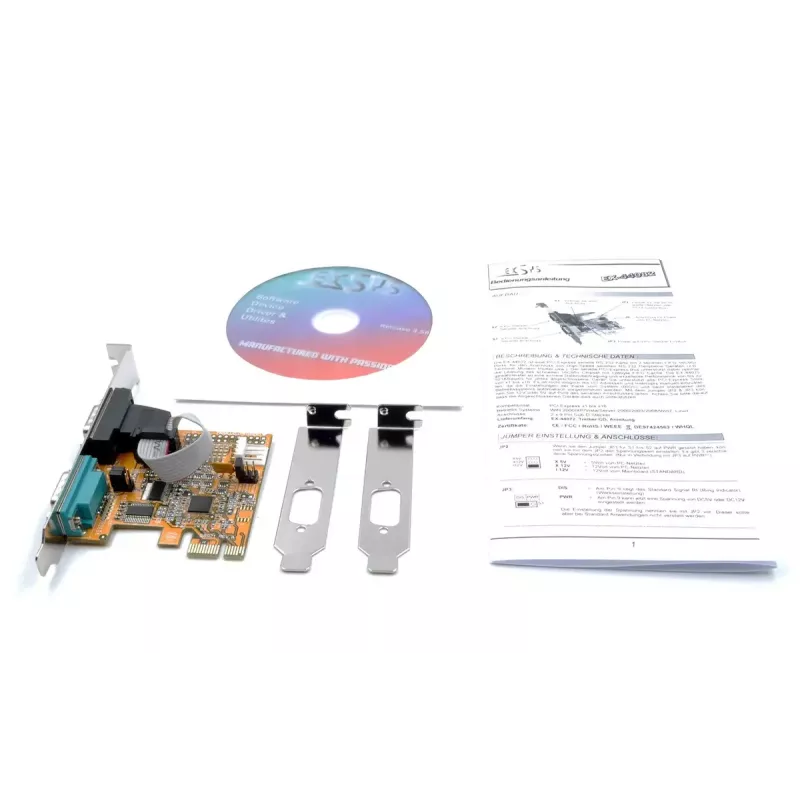

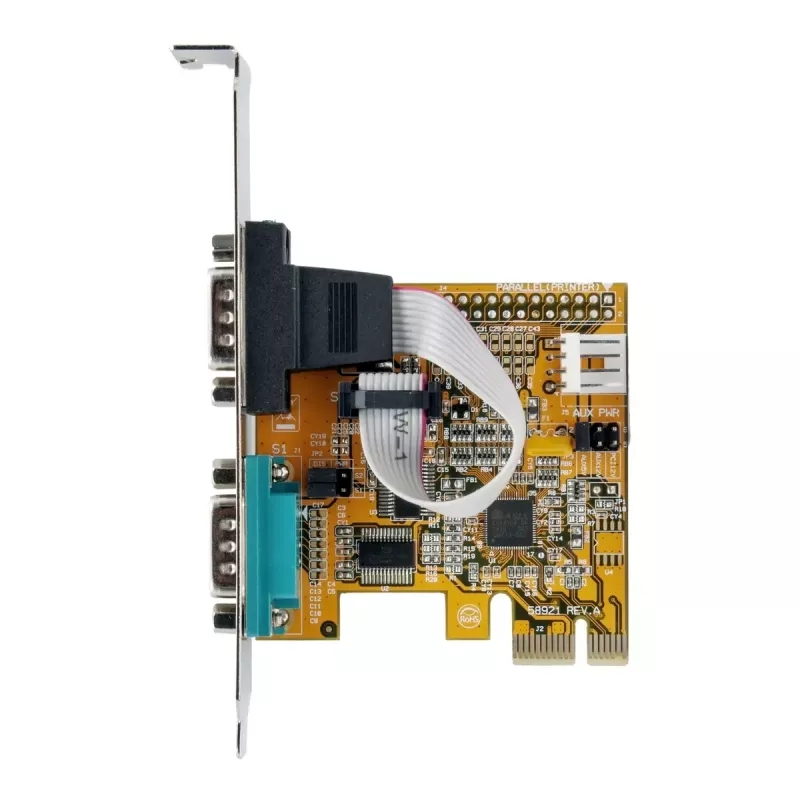

Iekšēja saskarnes karte RS-232 EXSYS EX-44082

EXSYS EX-44082 ir iekšēja RS-232 saskarnes karte, kas paredzēta uzstādīšanai PCIe slotos. Tā nodrošina vienu RS-232 izejas interfeisu seriālo ierīču pieslēgšanai un atbalsta datu pārraides ātrumu līdz 921,6 Kbit/s. Karte ietver 16 baitu FIFO buferi, atbalsta konfigurējamus datu bitus (5, 6, 7 vai 8) un izmanto 5 V izejas spriegumu. Ar kompaktajiem izmēriem 78,5 mm x 66,8 mm un svaru 188 g, EX-44082 ir paredzēta sistēmām, kurām nepieciešama uzticama iebūvēta seriālā porta realizācija, kas ir saderīga ar virkni Windows operētājsistēmu.

Priekšrocības

EXSYS EX-44082 nodrošina ātrdarbīgu seriālo komunikāciju maza izmēra formā, kas piemērots mātesplatēm ar PCIe. Tās atbalsts datu pārraides ātrumam līdz 921,6 Kbit/s un izvēlamiem datu bitu garumiem piedāvā elastību dažādiem seriāliem protokoliem. Iebūvētais 16 baitu FIFO buferis palīdz pārvaldīt datu pārraides uzliesmojumus un samazina CPU noslodzi pārraides laikā. Tieša saderība ar izplatītākajām Windows versijām vienkāršo draiveru integrāciju un izvietošanu esošajās sistēmās.

Piemērots

• RS-232 seriālā porta pievienošanai galddatoriem vai darbstacijām ar pieejamiem PCIe slotiem
• Mantotu seriālo ierīču, piemēram, modemu, svītrkodu skeneru un rūpniecisko kontrolieru, pieslēgšanai
• Iegultajiem vai rūpnieciskajiem datoriem, kuriem nepieciešama kompakta, viegla seriālā savienojamība
• Programmatūras izstrādes un testēšanas vidēm, kurām nepieciešami konfigurējami seriālie parametri

Galvenās specifikācijas

• Kopnes saskarne: PCIe
• Izejas interfeiss: RS-232
• Maksimālais datu pārraides ātrums: 921,6 Kbit/s
• FIFO bufera izmērs: 16 baiti
• Datu biti: konfigurējami uz 5, 6, 7 vai 8 bitiem
• Izejas spriegums: 5 V
• Izmēri: 78,5 mm x 66,8 mm
• Svars: 0,188 kg
• Iekšēja uzstādīšana: jā
• Saderīgās operētājsistēmas: Windows 10, 8, 7, 2000

Lietošana

Uzstādiet EXSYS EX-44082 pieejamā PCIe slotā izslēgtā sistēmā, ievērojot standarta antistatiskās piesardzības pasākumus. Nostipriniet karti korpusā un pievienojiet ārējo RS-232 kabeli izejas interfeisam. Ieslēdziet sistēmu un, ja nepieciešams, instalējiet atbilstošos draiverus mērķa Windows operētājsistēmai. Konfigurējiet seriālā porta parametrus — datu pārraides ātrumu, datu bitus, paritāti un stopbitus — operētājsistēmā vai lietojumprogrammā, lai tie atbilstu pievienotajai ierīcei. Pārbaudiet komunikāciju, izmantojot termināļa programmatūru vai diagnostikas rīkus.

Ieteikumi

Stabilai darbībai izmantojiet kvalitatīvus ekranētus RS-232 kabeļus un nodrošiniet pareizu zemējumu starp pievienoto aprīkojumu. Precīzi saskaņojiet datu pārraides ātruma un datu bitu iestatījumus ar perifēro ierīci, lai izvairītos no kadrēšanas kļūdām. Vidēs ar elektriskiem traucējumiem īsāki kabeļu garumi un ferīta serdeņi var uzlabot signāla integritāti. Ievērojiet resursdatora sistēmas un kartes ražotāja norādījumus par draiveru instalēšanu un atjauninājumiem, lai saglabātu saderību.
