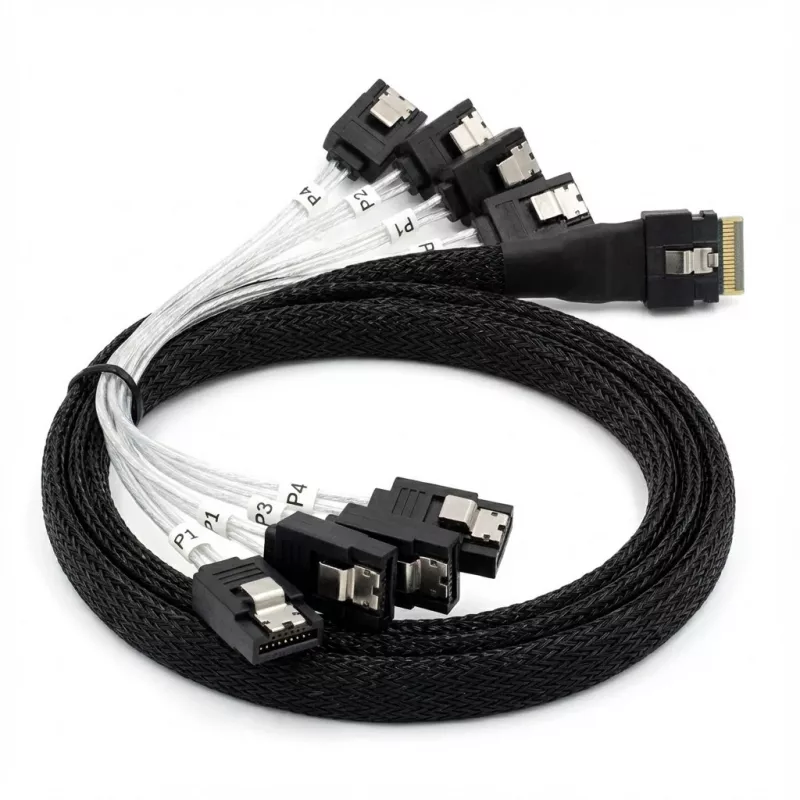

Iekšējais kabelis BROADCOM x8 8654 uz 8×1 SATA, 1 m garš

Iekšējais BROADCOM kabelis, kas pārveido x8 8654 savienotāju uz astoņiem atsevišķiem SATA savienojumiem. Kabelis ir 1 metru garš un paredzēts vairāku SATA disku pievienošanai vienam Broadcom resursdatora adapterim vai kontrolierim ar x8 8654 portu. Tas nodrošina kompaktu iekšējo maršrutēšanas risinājumu serveriem un darbstacijām, kur nepieciešami organizēti, vietu taupoši disku savienojumi.

Priekšrocības

Šis BROADCOM iekšējais kabelis apvieno astoņus SATA savienojumus no viena x8 8654 savienotāja, samazinot kabeļu sarežģītību korpusā un uzlabojot gaisa plūsmu, nodrošinot kārtīgāku kabeļu pārvaldību. Tā 1 m garums piedāvā elastību maršrutēšanai plauktos montējamos serveros un galddatoru darbstacijās. Kabelis ir paredzēts tiešiem iekšējiem savienojumiem ar saderīgiem Broadcom resursdatora adapteriem vai kontrolieriem, nodrošinot uzticamu signālu kartēšanu starp x8 8654 saskarni un standarta SATA diskiem.

Piemērots

• Vairāku 2,5" vai 3,5" SATA cieto disku vai SSD pievienošanai Broadcom kontrolierim ar x8 8654 portu
• Serveru un uzglabāšanas korpusu instalācijām, kur nepieciešama konsolidēta iekšējā kabeļu sistēma
• Darbstaciju vidēm, kur nepieciešami organizēti iekšējie disku savienojumi un uzlabota gaisa plūsma
• Disku nodalījumu paplašināšanai vai jaunināšanai, kur vienam resursdatora adapterim jāapkalpo vairākas SATA ierīces

Galvenās specifikācijas

• Savienotājs: x8 8654 (resursdatora puse) uz 8 × 1 SATA (ierīces puse)
• SATA izeju skaits: 8
• Kabeļa garums: 1 metrs
• Paredzētā lietošana: iekšējais korpusa savienojums
• Saderība: paredzēts Broadcom resursdatora adapteriem/kontrolieriem ar x8 8654 portu

Kā lietot

Izslēdziet sistēmu un atvienojiet strāvu pirms kabeļa uzstādīšanas. Pievienojiet x8 8654 galu atbilstošajam Broadcom resursdatora adaptera vai kontroliera portam; pēc tam izvadiet kabeli korpusā līdz katram SATA diska nodalījumam un pievienojiet atsevišķos SATA spraudņus katram diskam. Pārliecinieties, ka savienojumi ir pilnībā iesprausti, un nostipriniet lieko kabeli, lai saglabātu gaisa plūsmu un izvairītos no traucējumiem ar ventilatoriem vai kustīgām daļām. Pēc uzstādīšanas ieslēdziet sistēmu un pārbaudiet, vai kontrolieris atpazīst visas pievienotās SATA ierīces BIOS/UEFI vai uzglabāšanas pārvaldības utilītprogrammā.

Ieteikumi

Izmantojiet šo kabeli tikai iekšējiem savienojumiem atbalstītos serveru vai darbstaciju korpusos. Izvairieties no stingriem līkumiem savienotāju galu tuvumā un nostipriniet kabeli, lai novērstu spriedzi. Pārbaudiet kontroliera programmaparatūras un draivera saderību ar pievienotajām SATA ierīcēm, lai nodrošinātu stabilu darbību.
