Iekšējais M.2 adapteris DeLOCK 63917

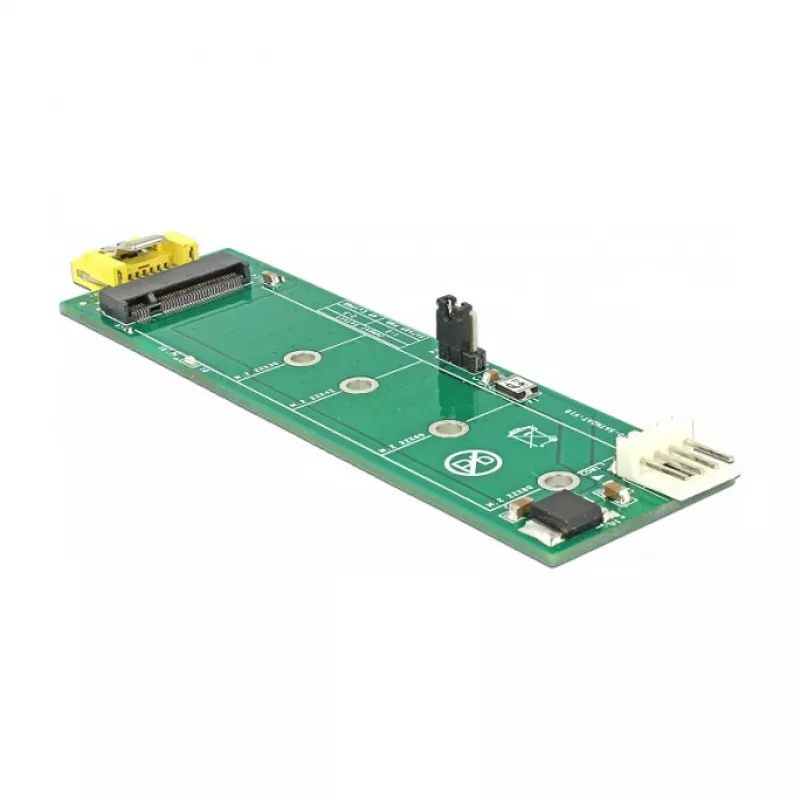

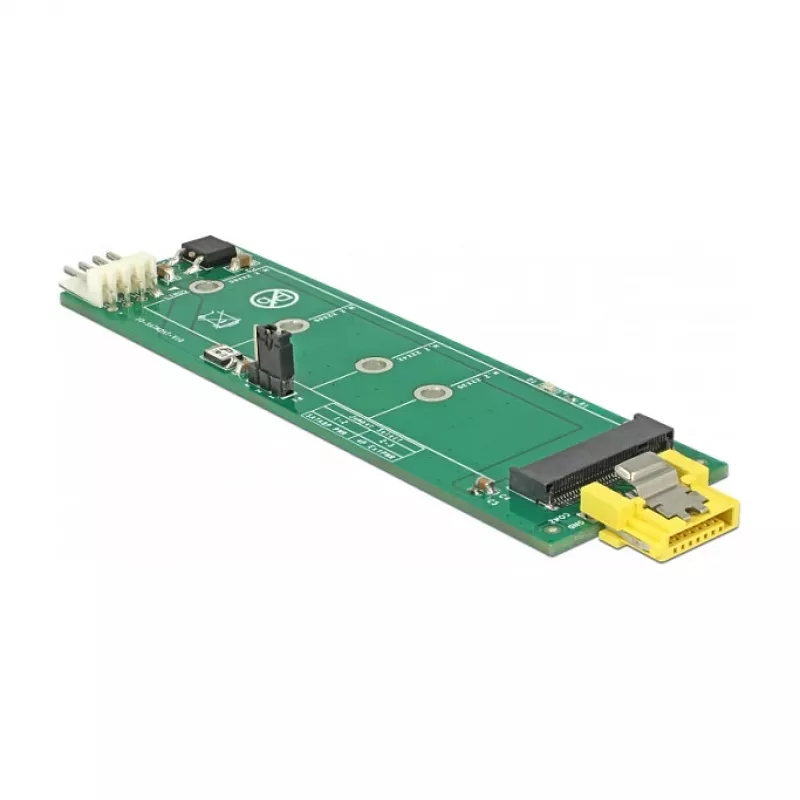

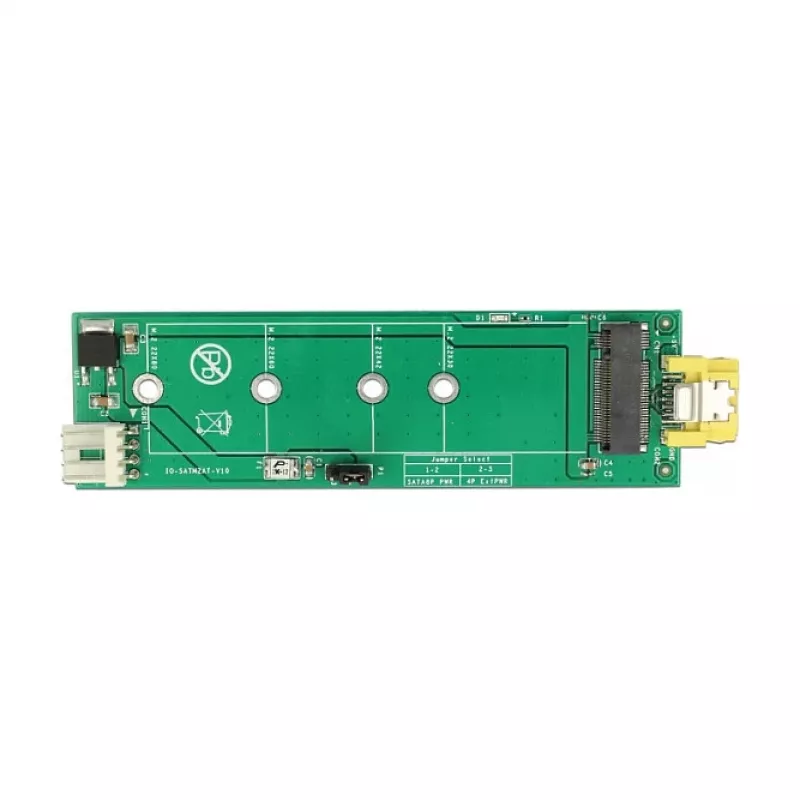

Iekšējais M.2 adapteris DeLOCK 63917 ļauj uzstādīt M.2 SATA SSD diskus ar izmēriem 2280, 2260, 2242 un 2230 sistēmās, izmantojot standarta SATA saskarni. Adapteris atbalsta SATA III datu pārraides ātrumu līdz 6 Gbit/s, tam ir LED indikatori darbībai un barošanai, un tas iederas kompaktās vietās ar izmēriem 30 mm (platums) × 114 mm (dziļums) × 11 mm (augstums). To var barot, izmantojot SATA 8. kontakta barošanas spraudni bez papildu barošanas bloka vai standarta SATA barošanas savienotāju, kad tas ir pievienots SATA portam.

Priekšrocības

Adapteris nodrošina saderību ar vairākiem M.2 formas faktoriem (2280/2260/2242/2230) un atbalsta pilnu SATA III ātrumu līdz 6 Gbit/s. Tā kompaktais dizains ļauj to uzstādīt ierobežotā telpā, savukārt integrētie LED indikatori sniedz vizuālu informāciju par barošanas un darbības statusu. Barošanas opcijas ietver SATA 8. kontakta barošanas spraudni, kas novērš nepieciešamību pēc papildu barošanas avota, vai standarta 4 kontaktu SATA barošanas savienojumu, ja tiek izmantots SATA ports.

Piemērots

• Galddatoru vai maza formas faktora datoru uzlabošanai ar M.2 SATA SSD
• M.2 SATA disku uzstādīšanai sistēmās, kurām nav iebūvētu M.2 slotu
• M.2 SATA SSD testēšanai vai klonēšanai, izmantojot SATA saskarni

Galvenās specifikācijas

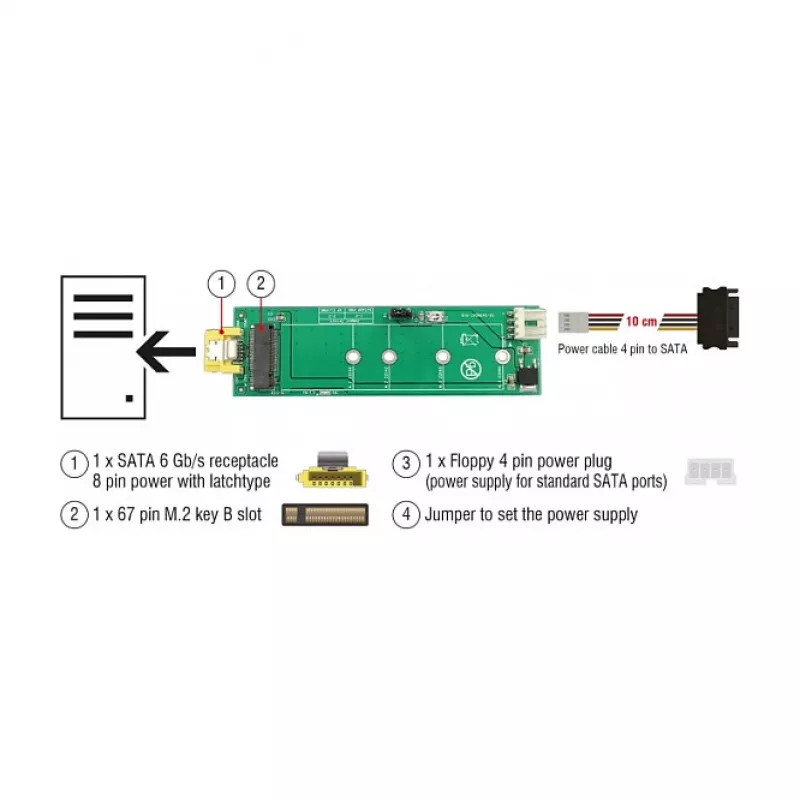

• Atbalstītie M.2 izmēri: 2280, 2260, 2242, 2230
• Saskarne: SATA III (līdz 6 Gbit/s)

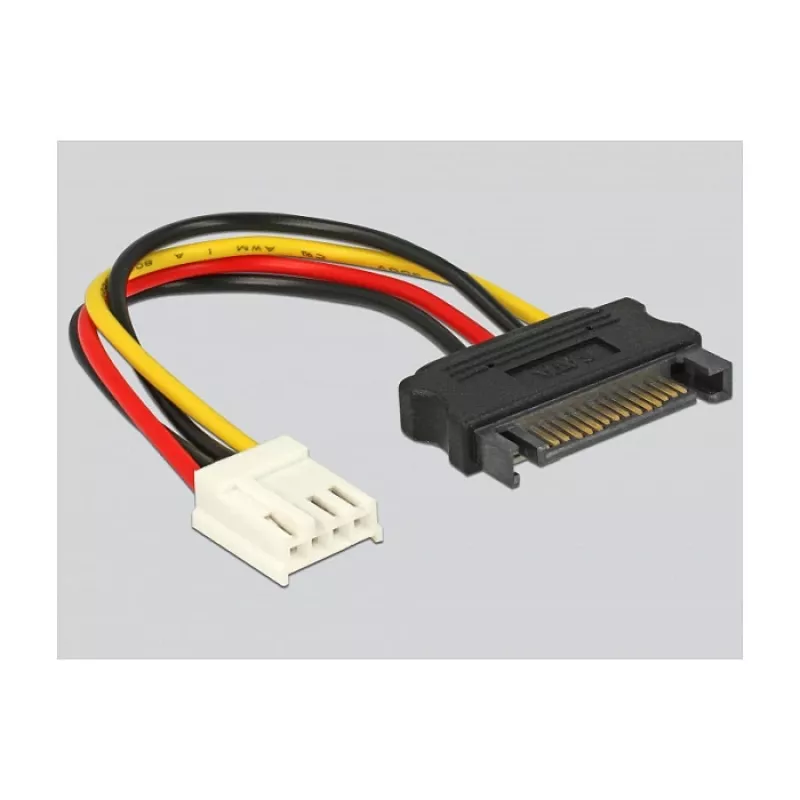

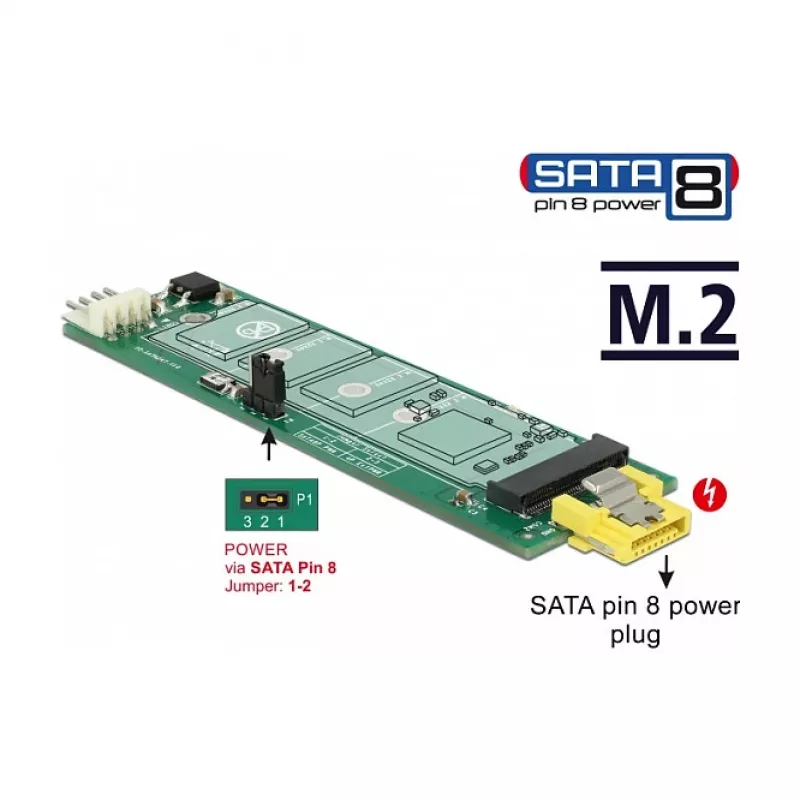

• Barošana: SATA 8. kontakta barošanas spraudnis vai standarta 4 kontaktu SATA barošanas savienotājs
• LED indikatori: barošana un darbība
• Izmēri: 30 mm × 114 mm × 11 mm
• Ražotājs: DELOCK, MPN: 63917, EAN: 4043619639175

Kā lietot

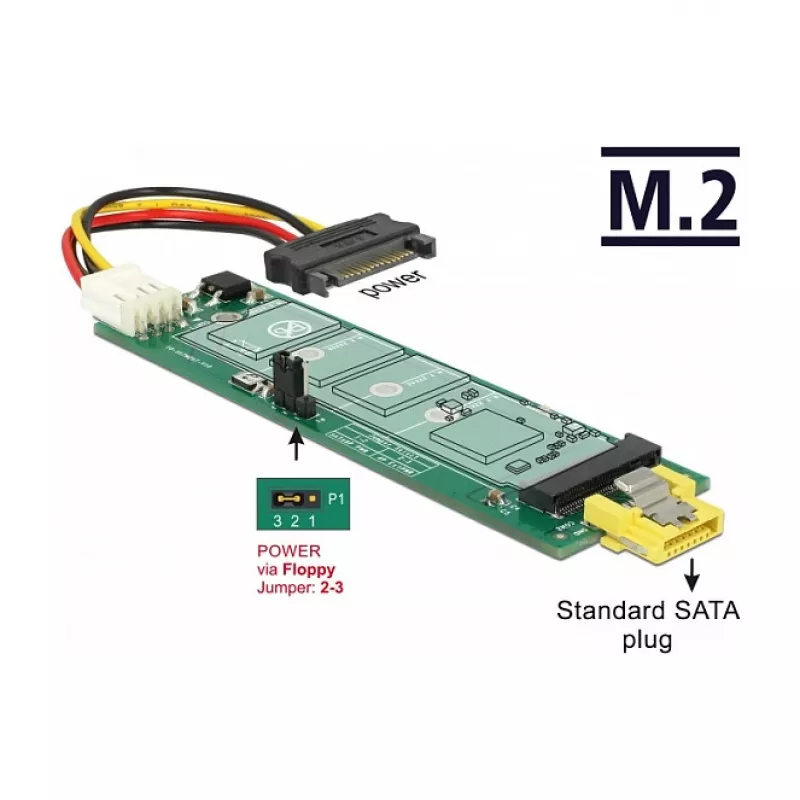

Ievietojiet M.2 SATA SSD attiecīgajā M.2 slotā uz adaptera, nostipriniet to ar atbilstošu montāžas skrūvi vai starpliku izvēlētajam kartes garumam (2280/2260/2242/2230). Ja pievienojat tieši SATA barošanas līnijai, kas nodrošina 8. kontakta barošanas spraudni, pievienojiet 8. kontakta barošanas spraudni adapterim — papildu barošanas avots nav nepieciešams. Ja adapteri pievienojat standarta SATA datu portam, pievienojiet 4 kontaktu SATA barošanas kabeli, lai nodrošinātu strāvu. Visbeidzot, pievienojiet SATA datu kabeli no adaptera mātesplatei vai SATA kontrollerim, ieslēdziet sistēmu un pārbaudiet LED indikatorus barošanai un darbībai. Ja nepieciešams, instalējiet draiverus vai inicializējiet disku operētājsistēmā; adapteris ir saderīgs ar izplatītākajām Windows versijām, tostarp Windows 7, 8 un 8.1.

Ieteikumi

Rīkojieties ar M.2 SSD un adapteri uz antistatiskas virsmas, izmantojiet pareizo starpliku/skrūvi atbilstoši M.2 moduļa garumam, lai novērstu mehānisku spriegumu, un pirms ieslēgšanas pārliecinieties, ka SATA barošanas savienojums ir pareizs atbilstoši jūsu sistēmas konfigurācijai.
