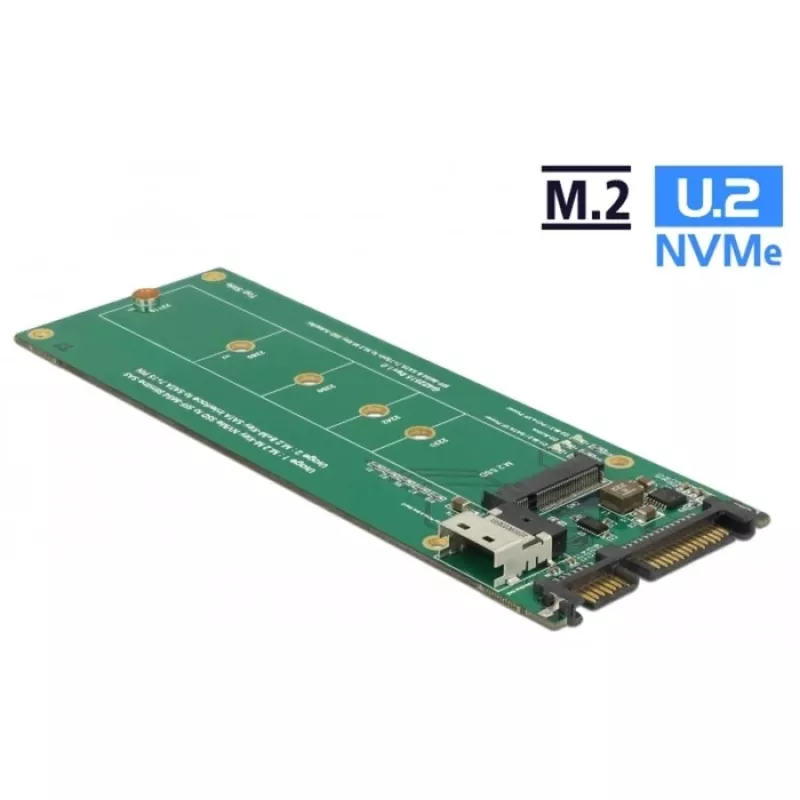

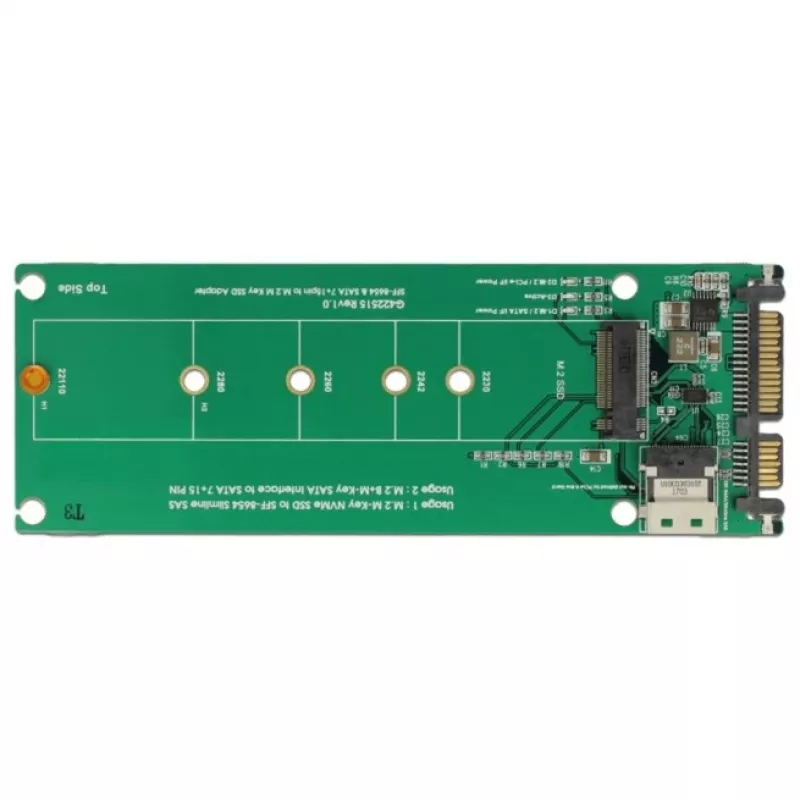

Saskarnes karte DeLOCK 63953 iekšēja SAS SATA

DeLOCK 63953 iekšējā saskarnes karte ļauj uzstādīt M.2 SSD diskus izmēros 22110, 2280, 2260, 2242 un 2230, un atbalsta gan PCIe, gan SATA M.2 diskus. Tā ir paredzēta montāžai sistēmas iekšpusē un nodrošina savienojumu, izmantojot SATA 22 kontaktu saskarni SATA M.2 SSD diskiem vai U.2 saskarni, ja tiek izmantots PCIe M.2 SSD disks. Kartei ir M.2 resursdatora saskarne, un tā nodrošina izvadi caur SAS un SATA, padarot to piemērotu iekšējās atmiņas paplašināšanai serveros vai darbstacijās.

Priekšrocības

Saskarnes karte atbalsta vairākus M.2 formas faktorus un gan PCIe, gan SATA protokolus, piedāvājot elastīgu SSD savietojamību. Tās iekšējā montāža un M.2 resursdatora saskarne nodrošina ātru datu pārraidi, savukārt iekļautās SAS savienojamības iespējas palielina savietojamību ar serveru un darbstaciju vidēm. Kompaktie izmēri atvieglo uzstādīšanu dažādos korpusos.

Piemērota

• Iekšējās atmiņas pievienošanai vai jaunināšanai serveros
• Atmiņas ietilpības paplašināšanai darbstacijās
• M.2 SSD integrēšanai sistēmās, kurām nepieciešama SAS vai SATA izvade

Galvenās specifikācijas

• Atbalstītie M.2 izmēri: 22110, 2280, 2260, 2242, 2230
• Atbalstītās M.2 saskarnes: PCIe un SATA
• Resursdatora saskarne: M.2
• Izvades saskarnes: SAS, SATA
• Iekšējā uzstādīšana: jā
• Izmēri (P x D x A): 145 mm x 51 mm x 9 mm
• Zīmols: DELOCK, MPN: 63953, EAN: 4043619639533

Lietošana

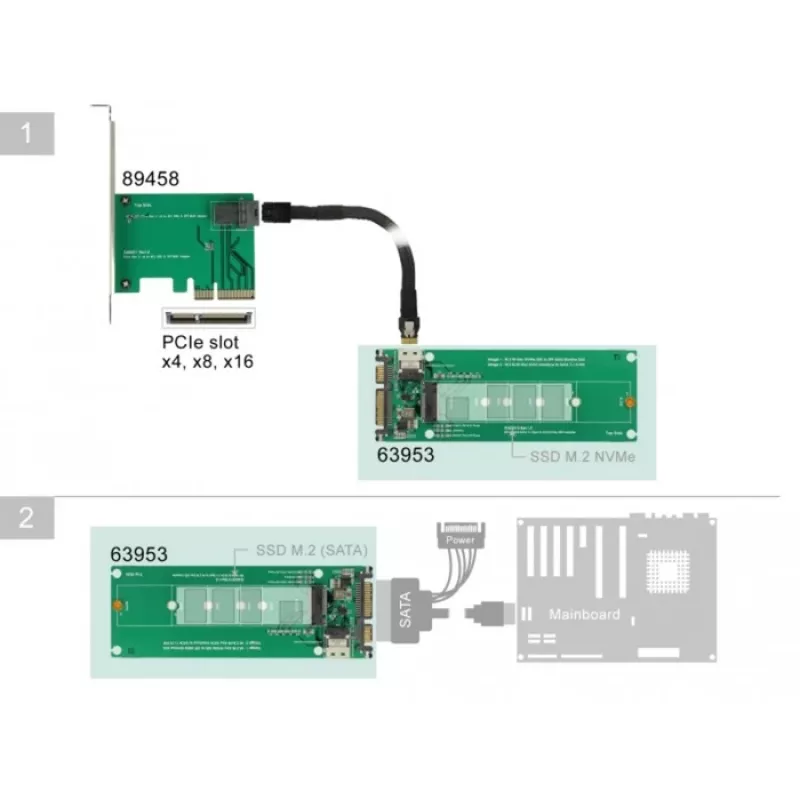

Uzstādiet DeLOCK 63953 sistēmas iekšējā slotā atbilstoši korpusa specifikācijām. Ievietojiet atbalstītā izmēra M.2 SSD disku kartē un nostipriniet to. Izmantojot SATA M.2 SSD disku, pievienojiet karti caur SATA 22 kontaktu saskarni; izmantojot PCIe M.2 SSD disku, pievienojiet caur U.2 saskarni. Pievienojiet komplektā esošos SAS/SATA kabeļus attiecīgajām izvades pieslēgvietām un resursdatoram vai starpplāksnei pēc nepieciešamības. Pirms sistēmas ieslēgšanas pārliecinieties, ka strāvas un datu savienojumi ir izveidoti pareizi.

Ieteikumi

Izmantojiet saderīgus M.2 SSD diskus norādītajos izmēros un pirms pievienošanas pārbaudiet, vai jūsu disks izmanto SATA vai PCIe. Ievērojiet servera vai darbstacijas rokasgrāmatu attiecībā uz iekšējo uzstādīšanu un zemējuma piesardzības pasākumiem. Lai nodrošinātu optimālu veiktspēju, pārliecinieties, ka jūsu resursdatora sistēmas un kontrolleru programmaparatūra un draiveri ir atjaunināti.
