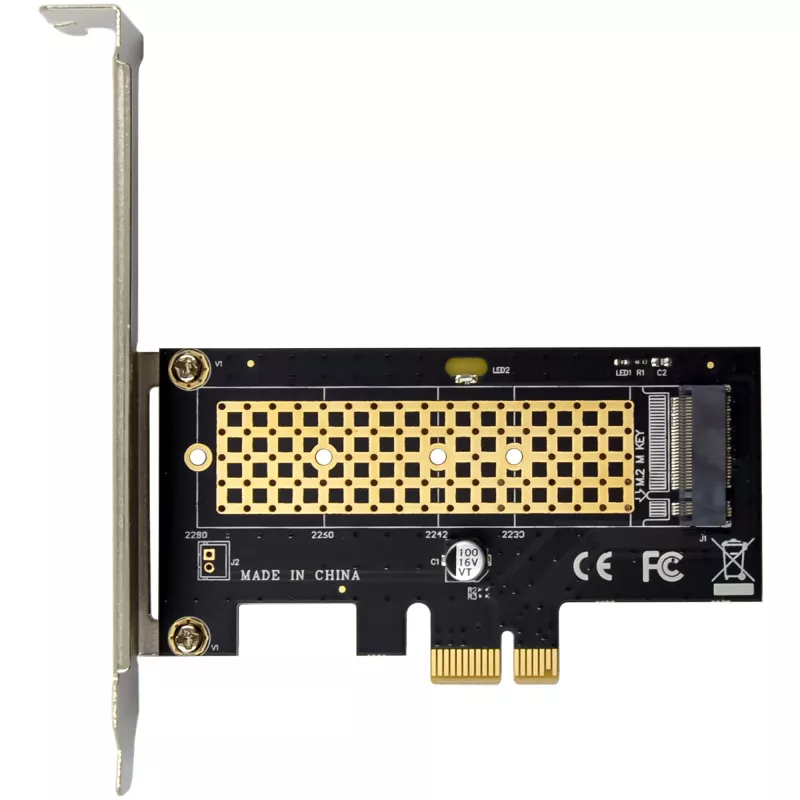

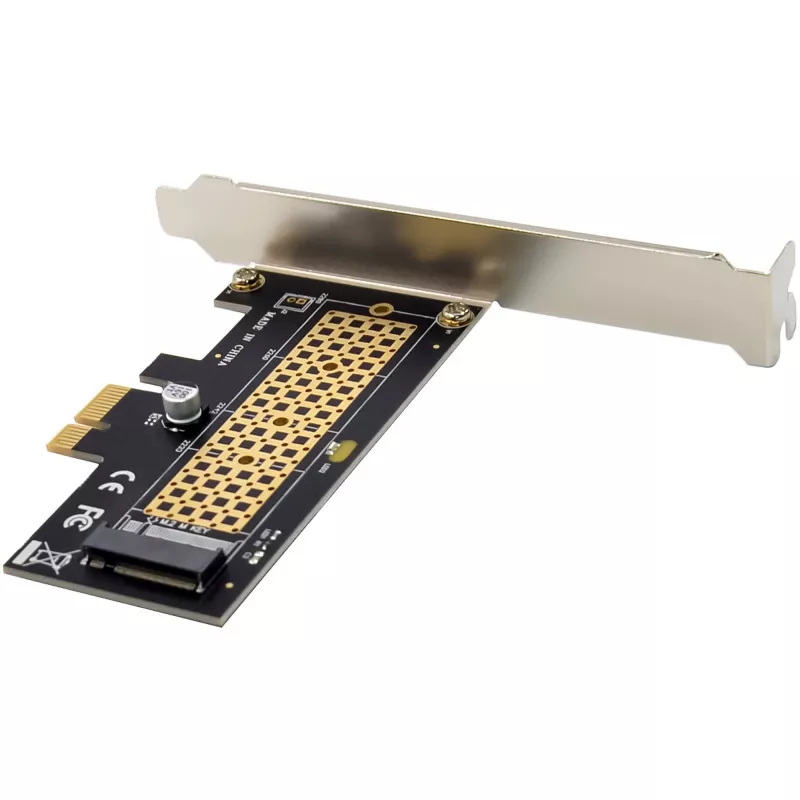

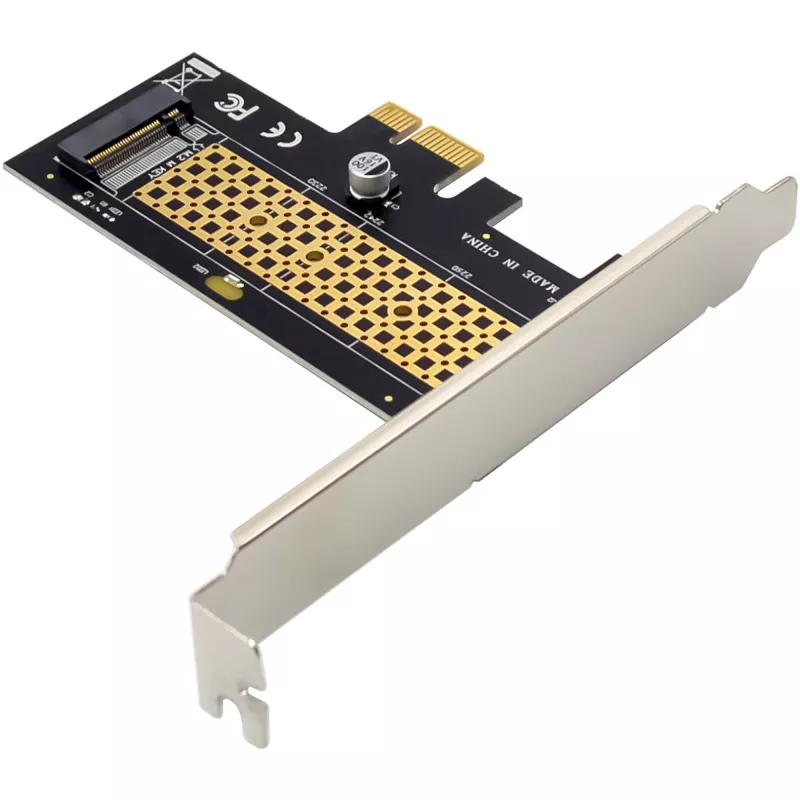

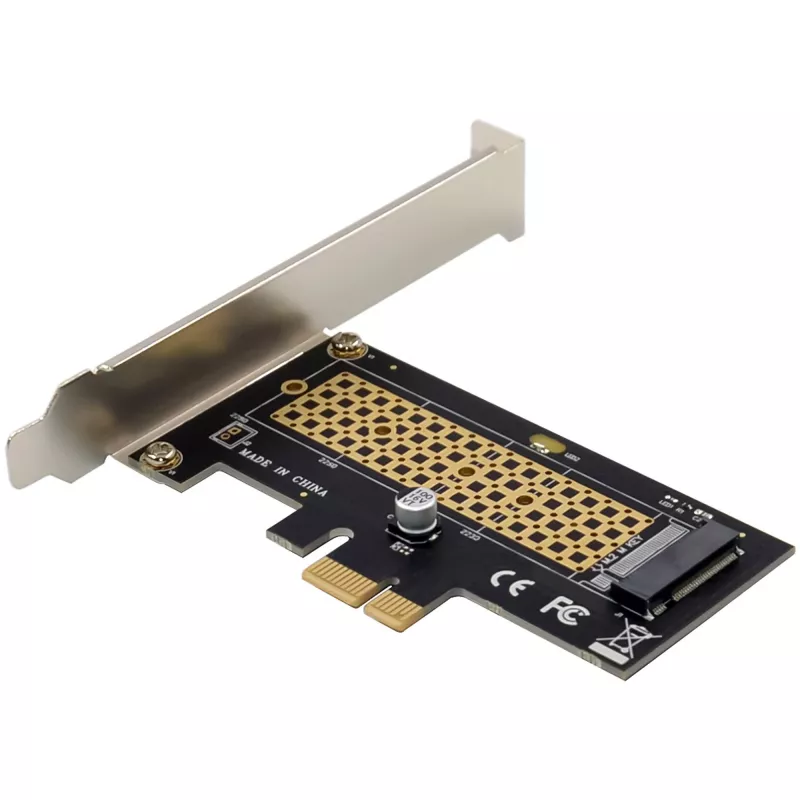

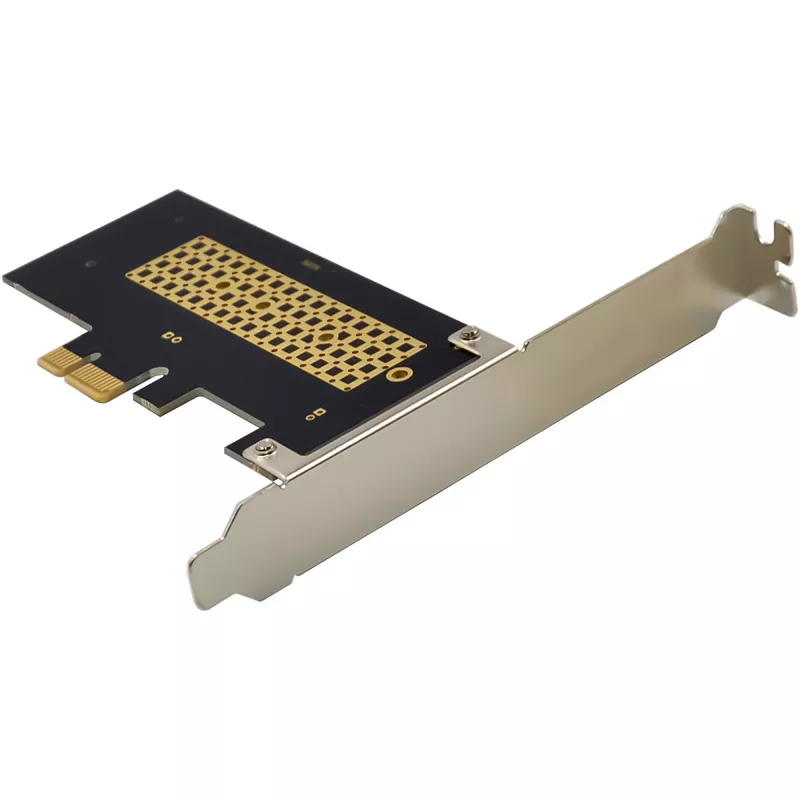

Iekšējais M.2 adapteris InLine 76660S PCIe 1 Gbit/s 3.3 V

Atbalsta NVMe SSD (M.2 Key M) kompaktiem augstas veiktspējas uzglabāšanas risinājumiem
PCIe 3.0 x1 saskarne ar līdz 1 Gb/s efektīvo joslas platumu
Automātiska joslu noteikšana sāknēšanas laikā vienkāršai sistēmas integrācijai
LED indikators lasīšanas un rakstīšanas darbību attēlošanai
Nav nepieciešami papildu draiveri – vietējais atbalsts operētājsistēmās Windows un Linux

InLine® PCI Express karte paplašina jūsu sistēmu ar iekšējo NVMe M.2 slotu, kas ļauj pievienot M.2 SSD (Key M). Pateicoties PCIe 3.0 x1 saskarnei ar līdz 1 Gb/s pārraides ātrumu, karte ir ideāli piemērota sistēmām, kurām nepieciešama papildu ātra uzglabāšanas vieta.
Automātiskā joslu noteikšana sāknēšanas laikā nodrošina optimālu integrāciju sistēmā. M.2 SSD tiek darbināts tieši caur PCIe kopni (3.3 V), un LED indikators sniedz informāciju par pašreizējo darbības un aktivitātes statusu.
Tehniskie dati:

Kopnes tips un PCIe: PCIe 3.0 x1 (darbojas x1, x4, x8 un x16 slotos)
Savienojums – saskarnes:
- 1 x M.2 slots (Key M) NVMe SSD
- Atbalstītie moduļu izmēri: 2230, 2242, 2260, 2280
Izmērs: 95 mm x 52 mm (PCIe plate)
Datu pārraides ātrums: maksimāli aptuveni 1 Gb/s

Darbības apstākļi:

Darba temperatūra: -40 °C līdz +85 °C

Funkcijas:

Automātiska joslu konfigurācijas noteikšana sāknēšanas laikā
Iebūvēts LED indikators (1x lasīšanas/rakstīšanas aktivitātes LED)
M.2 NVMe SSD saņem strāvas padevi tieši no PCIe kopnes (3.3 V)
Nav nepieciešami papildu draiveri

Sistēmas prasības:
Aparatūra:

Dators ar vienu brīvu PCIe slotu (x1, x4, x8 vai x16)
Mātesplate, kas atbalsta PCIe 3.0 vai jaunāku

Operētājsistēmu atbalsts:

Windows: 11, 10, 8, 8.1
Windows Server: 2012 R2
Linux: Vietējais atbalsts (Fedora, SUSE, Ubuntu, Sarkans Hat)

Piegādes komplekts:

1 x InLine® PCI Express karte uz 1x iekšējo NVMe M.2

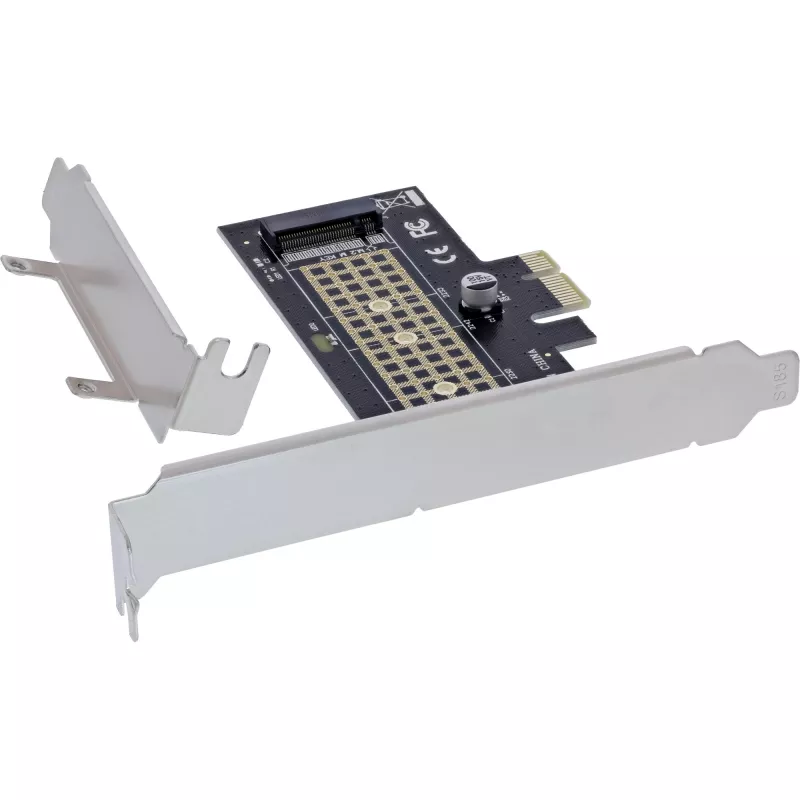

1 x zema profila slota kronšteins
1 x rokas skrūvgriezis
2 x skrūves
1 x siltumvadīšanas paliktnis
1 x lietošanas instrukcija (vācu/angļu)
Darba temperatūra: 0° C – 55° C
Uzglabāšanas temperatūra: -40° C – 70° C
Mitrums: 10% - 90% bez kondensācijas

InLine 76660S. Resursdatora saskarne: PCIe, Izejas saskarne: M.2, Resursdatora saskarnes dzimums: Vīrišķais. Izcelsmes valsts: Taivāna. Datu pārraides ātrums (maks.): 1 Gbit/s. Strāvas padeves ieejas spriegums: 3.3 V. Atbalstītās Windows operētājsistēmas: Windows 10, Windows 11, Windows 8, Windows 8.1, Atbalstītās serveru operētājsistēmas: Windows Server 2012 R2

Lietošana

Izslēdziet datoru un atvienojiet to no elektrotīkla. Uzstādiet adapteri brīvā PCIe slotā (x1, x4, x8 vai x16) uz mātesplates. Ievietojiet saderīgu NVMe M.2 SSD (Key M) M.2 slotā un nostipriniet to ar komplektā iekļauto skrūvi un siltumvadīšanas paliktni, ja nepieciešams. Nomainiet slota kronšteinu (standarta vai zema profila pēc vajadzības), atjaunojiet strāvas padevi un sāknējiet sistēmu. Adapteris automātiski noteiks joslu konfigurāciju, un operētājsistēmai (Windows 11/10/8/8.1/Server 2012 R2 vai atbalstītajiem Linux izplatījumiem) vajadzētu atpazīt NVMe disku bez papildu draiveriem. Iebūvētais LED rāda lasīšanas/rakstīšanas aktivitāti diska lietošanas laikā.

Ieteikumi

Pārliecinieties, ka mātesplate atbalsta PCIe 3.0 vai jaunāku, lai nodrošinātu optimālu caurlaidspēju. Izmantojiet atbalstītos M.2 moduļu izmērus (2230–2280) un rīkojieties ar SSD un adapteri, ievērojot ESD piesardzības pasākumus. Pārbaudiet BIOS/UEFI iestatījumus, ja disks netiek atpazīts, un skatiet komplektā iekļauto rokasgrāmatu, lai iegūtu sīkāku informāciju par uzstādīšanu.
