Iekšējais PCIe adapteris DeLOCK 62788

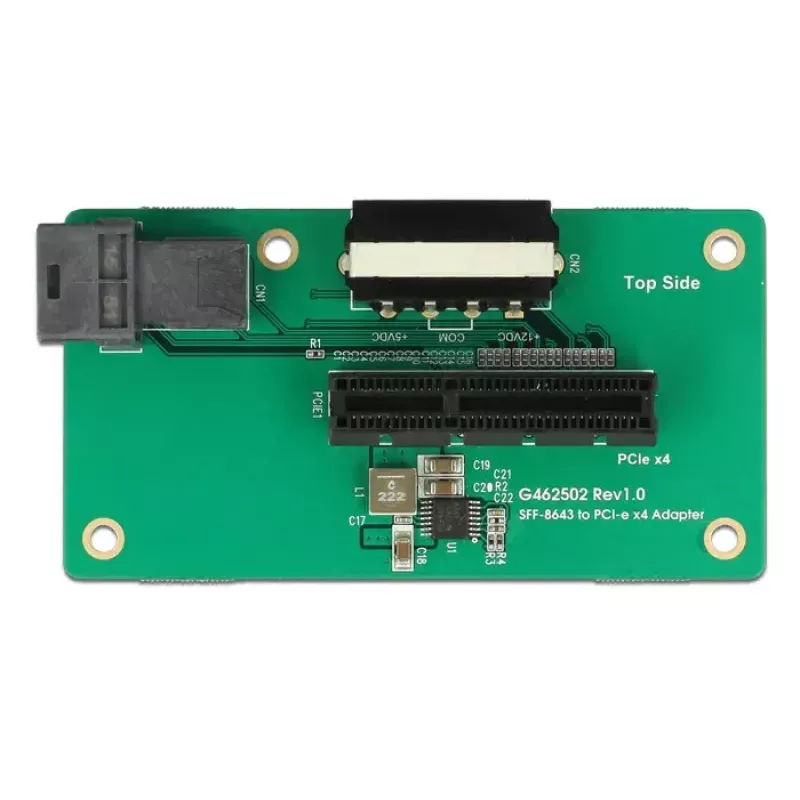

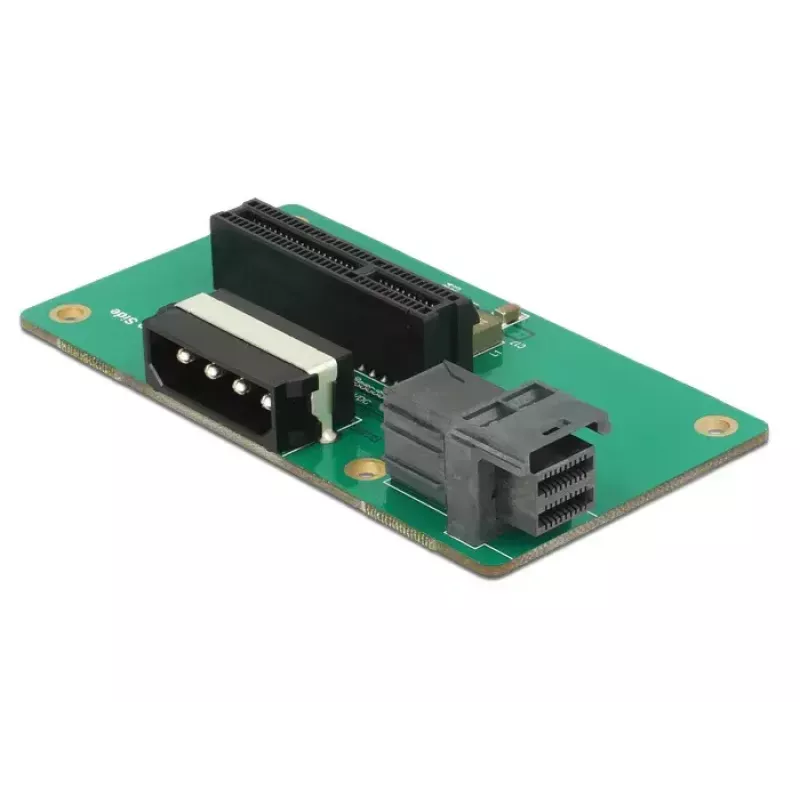

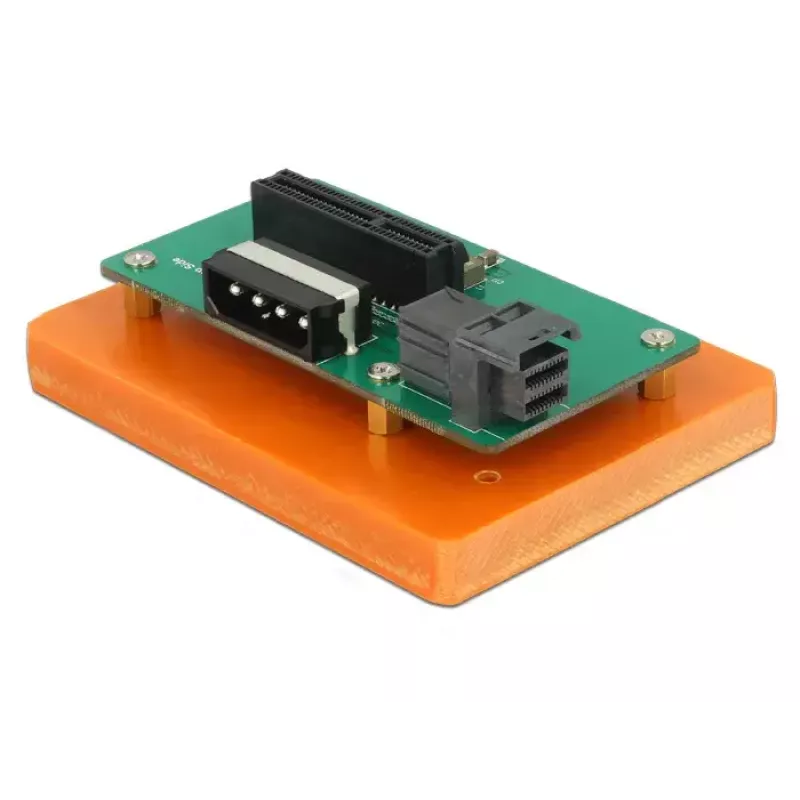

DeLOCK 62788 ir iekšējs PCIe adapteris, kas savienojas ar sistēmu, izmantojot SFF-8643 (SAS) resursdatora saskarni, un nodrošina PCI Express x4 NVMe slotu. Tas atbalsta PCIe 3.0 standartu un ir paredzēts PCIe karšu pieņemšanai ar M.2 slotu M.2 PCIe moduļiem. Adapterim ir kompakts dizains melnā un zaļā krāsā ar izmēriem aptuveni 70 mm × 95 mm × 10 mm.

Priekšrocības

Šis adapteris ļauj pievienot NVMe saderīgu PCIe x4 slotu sistēmām ar SFF-8643 resursdatora savienojumu, atbalstot PCIe 3.0 pārraides ātrumu. Tā iekšējais formas faktors un standarta saskarnes padara to piemērotu integrācijai serveros vai darbstacijās, kur nepieciešams izmantot M.2 PCIe moduļus, izmantojot PCIe karti. Kompaktie izmēri atvieglo uzstādīšanu ierobežotā iekšējā telpā.

Piemērots

• PCIe x4 NVMe slota pievienošanai sistēmām ar SFF-8643 (SAS) resursdatora portiem
• PCIe karšu izmantošanai, kurām ir M.2 PCIe slots M.2 NVMe moduļiem
• Iekšējo atmiņas iespēju uzlabošanai serveros vai darbstacijās

Galvenās specifikācijas

• Resursdatora saskarne: SFF-8643 (SAS)
• Izvades saskarne: PCI Express x4 (NVMe slots)
• PCIe standarts: PCIe 3.0
• Iekšējs: Jā
• Produkta krāsa: Melna, Zaļa
• Izmēri (P × D × A): 70 mm × 95 mm × 10 mm

Kā lietot

Uzstādiet adapteri sistēmas iekšpusē un pievienojiet SFF-8643 kabeli no resursdatora adaptera SAS portam. Ievietojiet saderīgu PCIe karti, kas satur M.2 PCIe slotu, adaptera PCIe x4 NVMe slotā un nostipriniet to saskaņā ar kartes ražotāja norādījumiem. Pārliecinieties, ka sistēma uzstādīšanas laikā ir izslēgta un visi savienojumi ir cieši ievietoti pirms ieslēgšanas.

Ieteikumi

Izmantojiet PCIe kartes un M.2 moduļus, kas skaidri atbalsta PCIe 3.0 un NVMe, lai sasniegtu paredzamo veiktspēju. Pārbaudiet korpusa atstarpi adaptera izmēriem un ievērojiet antistatiskos piesardzības pasākumus uzstādīšanas laikā. Skatiet mātesplates vai sistēmas dokumentāciju par SFF-8643 porta maršrutēšanu un savietojamību.
