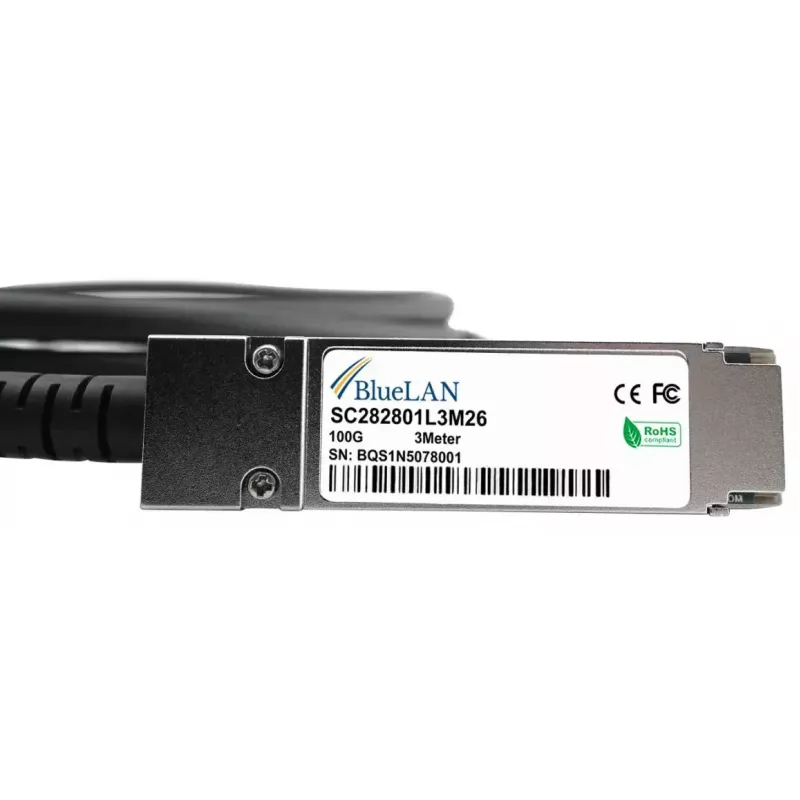

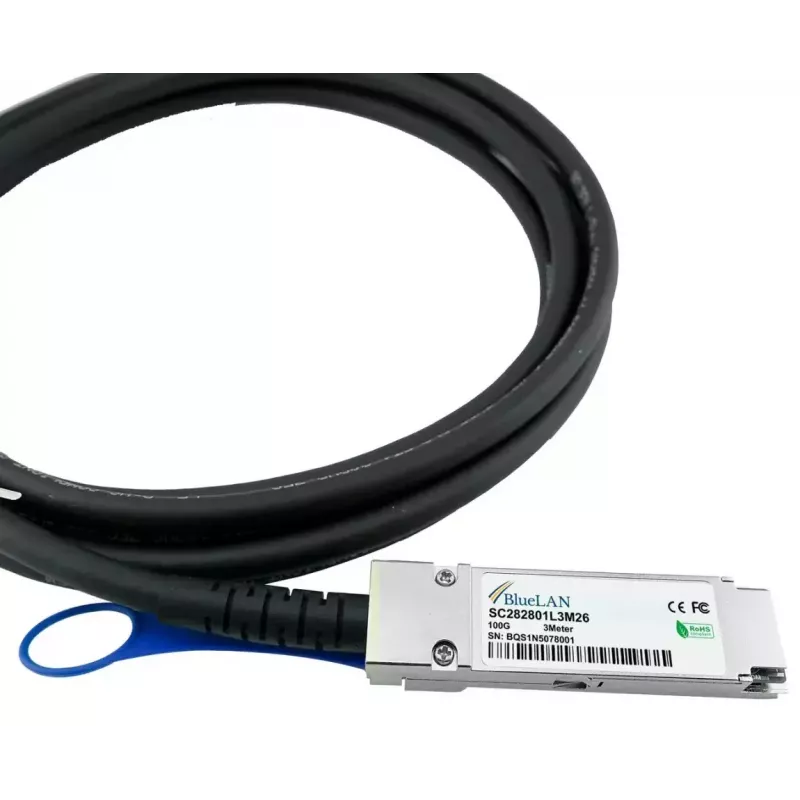

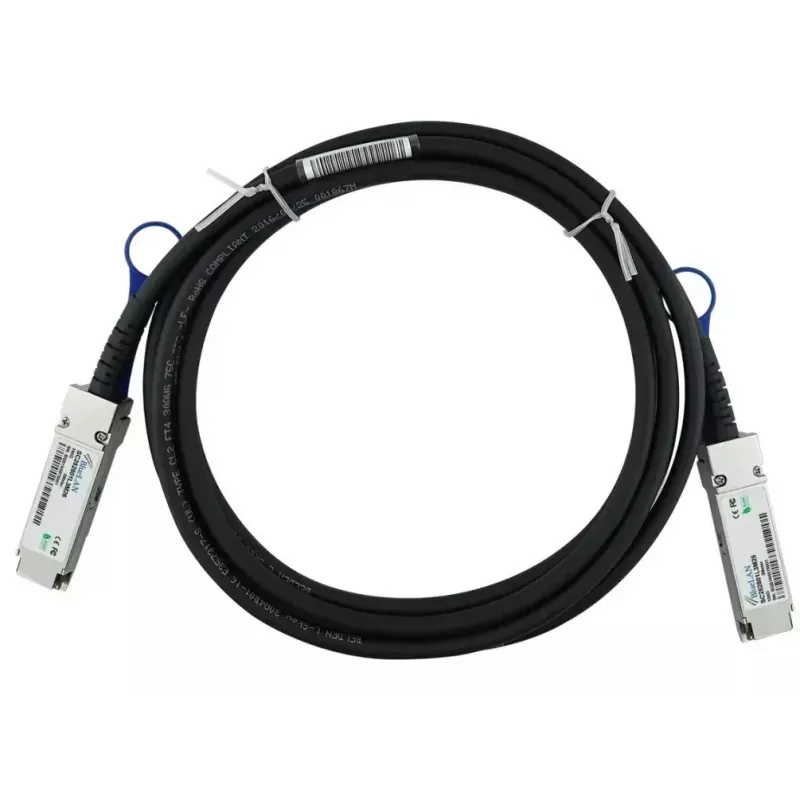

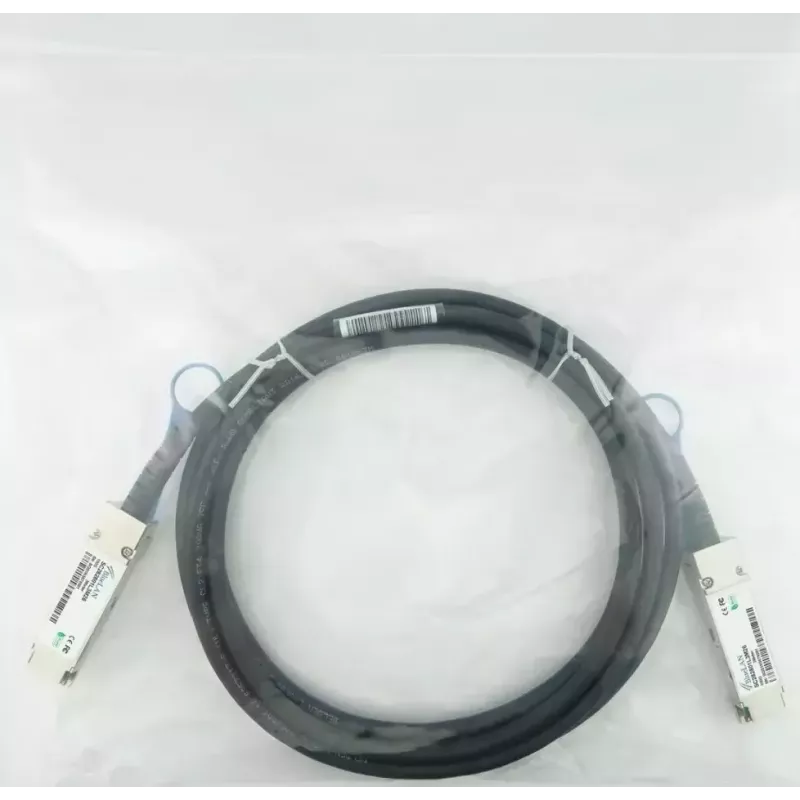

InfiniBand/optiskās šķiedras kabelis BlueOptics 100G-Q28-Q28-C-00501-BL 0,5 m QSFP28 vīr./vīr.

BlueOptics 100G-Q28-Q28-C-00501-BL ir 0,5 m InfiniBand/optiskās šķiedras aktīvais kabelis ar QSFP28 vīriešu-vīriešu tipa savienotājiem, kas paredzēts datu pārraidei līdz 100 Gbps blīvos tīkla un datu centru apstākļos. Tas izmanto QSFP28 AOC formas faktoru un daudzmodu optisko pārraidi, lai nodrošinātu iepriekš samontētu optisko saiti, kas samazina savienotāju apstrādi un vājinājumu salīdzinājumā ar ielāpu vadu komplektiem.

Priekšrocības

Šis kabelis piedāvā kompaktu, rūpnīcā terminētu QSFP28 uz QSFP28 savienojumu, kas atbalsta 100GBASE-SR4 klases optiskās saites pa daudzmodu šķiedru. Tā kā tas ir aktīvais optiskais kabelis (AOC), tas integrē optiskos raiduztvērējus un draiverus komplektā, lai nodrošinātu konsekventu augsta joslas platuma veiktspēju ar samazinātiem elektromagnētiskiem traucējumiem. Izgatavots atbilstoši nozares MSA norādījumiem un izmantojot kvalificētus komponentus lāzeriem un IC, tas ir paredzēts stabilai ilgtermiņa darbībai un prognozējamai savietojamībai ar aparatūru, kas pieņem QSFP28 AOC.

Piemērots

• 100 Gbps slēdžu–slēdžu savienojumiem datu centros
• Serveru augšupsaitēm un plaukta augšdaļas starpsavienojumiem
• Augstas veiktspējas skaitļošanas un InfiniBand klāsteriem
• Glabāšanas sistēmām un SAN starpsavienojumiem, kur nepieciešama zema latentums
• Īsa attāluma optiskajām saitēm tīkla statņos vai iekārtu telpās

Galvenās specifikācijas

• Savienotāja tips: QSFP28 vīr. uz QSFP28 vīr. (iepriekš terminēts AOC)
• Garums: 0,5 m
• Datu pārraides ātrums: līdz 100 Gbps (saderīgs ar 100GBASE-SR4)
• Pārraides vide: daudzmodu šķiedra ar integrētiem optiskiem raiduztvērējiem
• Formas faktors: QSFP28 AOC, MSA-saderīga elektriskā/mehāniskā saskarne
• Atbalsta digitālo diagnostiku (DDM/DOM), lai uzraudzītu barošanas spriegumu, lāzera novirzes strāvu, raidīšanas/saņemšanas jaudu un temperatūru (ja to atbalsta resursdators)
• Zema jutība pret elektromagnētiskiem traucējumiem (optiskā saite)

Kā lietot

Uzstādiet BlueOptics QSFP28 AOC, ievietojot katru QSFP28 spraudni attiecīgajos QSFP28 portos resursdatora ierīcēs, līdz fiksējošais sviras mehānisms nofiksējas. Pārliecinieties, ka pievienotās ierīces atbalsta QSFP28 AOC un paredzēto 100G protokolu (piemēram, 100GBASE-SR4 vai saderīgas pārdevēju implementācijas). Pārraugiet saites statusu, izmantojot resursdatora pārvaldības saskarnes, un, ja pieejams, nolasiet DDM/DOM parametrus, lai pārbaudītu optisko jaudu un temperatūru izvietošanas laikā. Rīkojieties ar kabeli aiz tā savienotāju korpusiem un izvairieties no asām līkumiem kabeļa izejas vietā, lai saglabātu minimālo liekuma rādiusu, kas ieteicams daudzmodu AOC.

Ieteikumi

Nodrošiniet saderību ar konkrēto slēdzi, maršrutētāju vai glabāšanas platformu un pārbaudiet, vai resursdatora programmaparatūra vai OS pieņem trešo pušu QSFP28 AOC. Sargājiet kabeli no asiem līkumiem un nostipriniet to statņos, lai novērstu mehānisku spriedzi. Izmantojiet DDM/DOM rādījumus, lai palīdzētu traucējummeklēšanā, un plānojiet inventāru, izmantojot 0,5 m garumu īsa attāluma plaukta augšdaļas vai šasijas iekšējiem savienojumiem.
