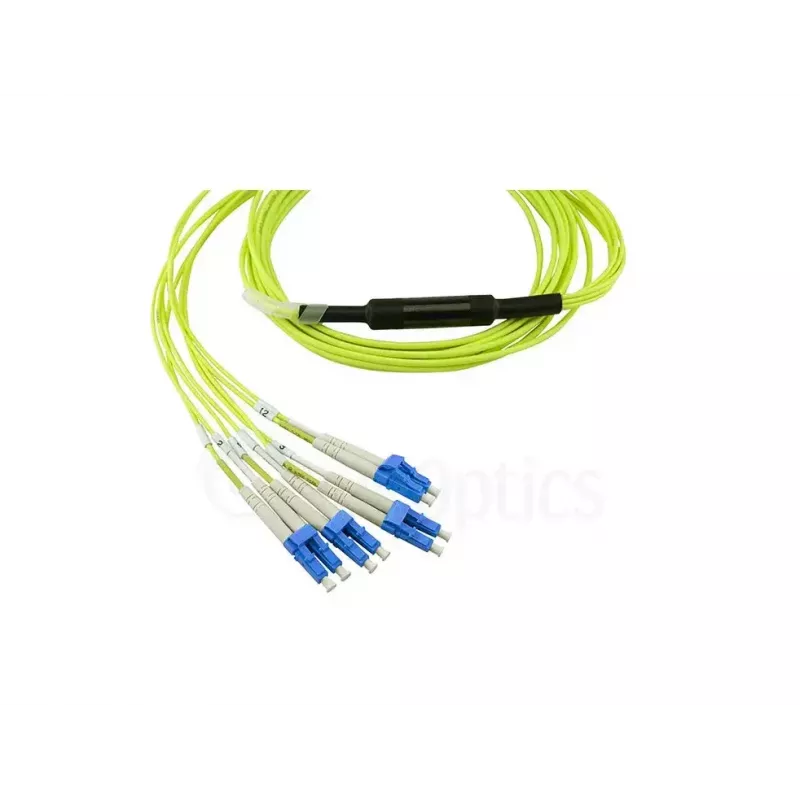

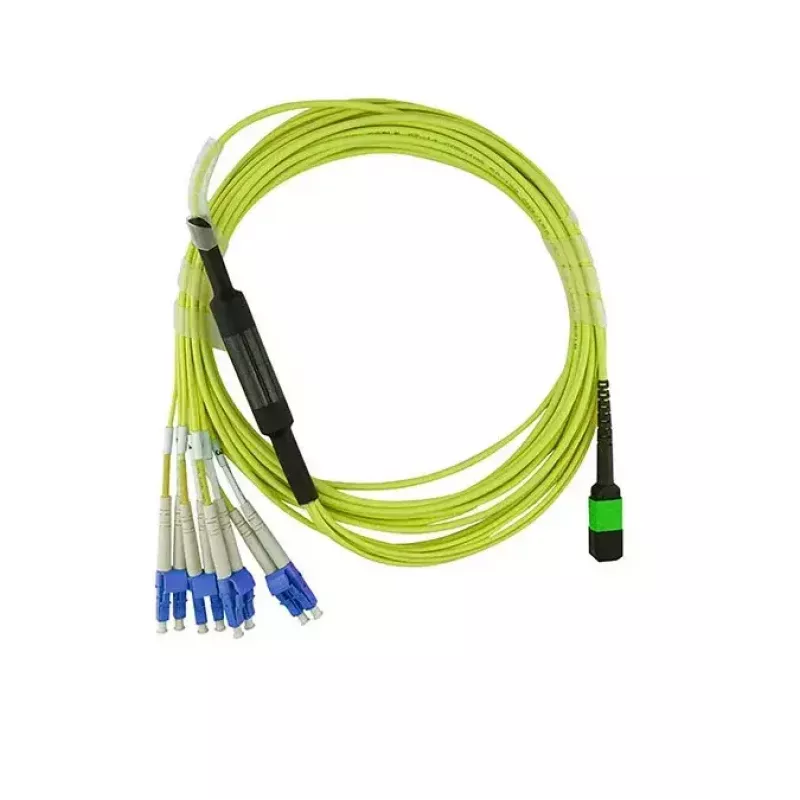

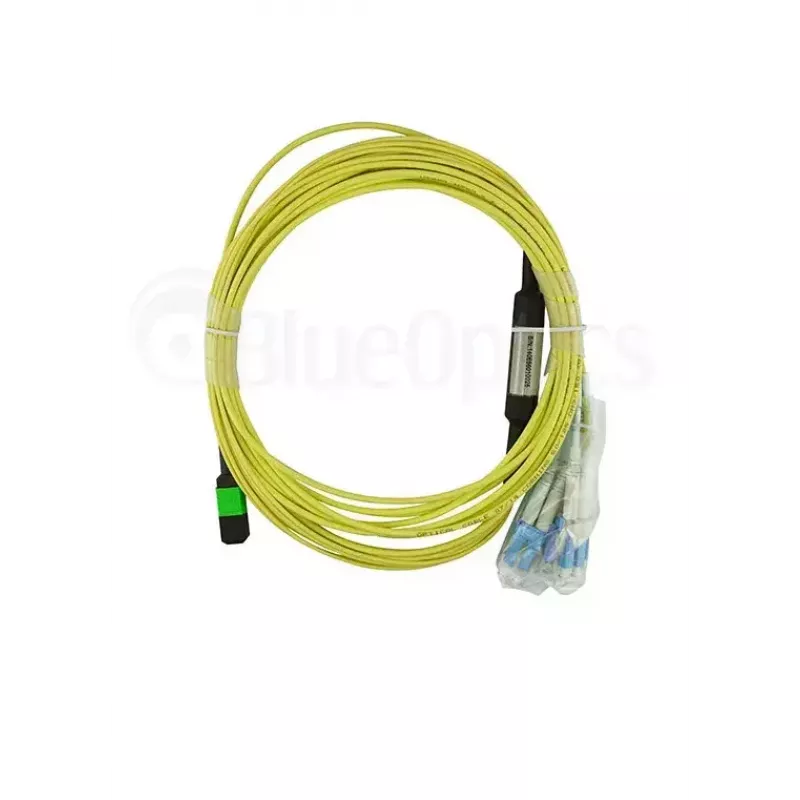

InfiniBand/optiskās šķiedras kabelis BlueOptics 3HE13897AA-3-BO 3 m MPO 4x LC LC/APC

BlueOptics 3HE13897AA-3-BO ir 3 metru InfiniBand/optiskās šķiedras kabelis, kas paredzēts augsta blīvuma tīkla vidēm. Tas apvieno MPO savienotāju ar četriem LC savienotājiem (LC/APC), lai nodrošinātu daudzkanālu, pilndupleksos optiskos savienojumus. Kabelis izmanto G.657.A1 vienmoda šķiedru ar 9 µm serdes diametru, kas piemērota uzticamiem īsa līdz vidēja attāluma savienojumiem datu centros un uzņēmumu tīklu statņos.

Priekšrocības

Šis kabelis atbalsta ātrdarbīgu datu pārraidi ar samazinātiem ievades zudumiem, pateicoties APC leņķa LC galiem un daudzšķiedru MPO savienojamībai. Tā vienmodas G.657.A1 šķiedras tips uzlabo lieces veiktspēju instalācijām ierobežotos vai maršrutētos ceļos, savukārt 3 m garums piedāvā elastību starp pārslēgšanās paneļiem, komutatoriem un serveru pieslēgvietām. MPO savienojums ar 4x LC nodrošina efektīvu veidu, kā sadalīt daudzkanālu saites standarta LC saskarnēs.

Piemērots

• InfiniBand un augstas caurlaidspējas skaitļošanas starpsavienojumi
• Datu centru pārslēgšanās starp MPO maģistrālēm un LC pieslēgvietām
• Daudzkanālu optisko saišu apkopošana uz vairākiem raiduztvērējiem
• Īsa līdz vidēja attāluma šķiedras trases serveru statņos un tīkla skapjos

Galvenās specifikācijas

• Kabeļa garums: 3 m
• Šķiedras tips: vienmodas G.657.A1
• Serdes diametrs: 9 µm

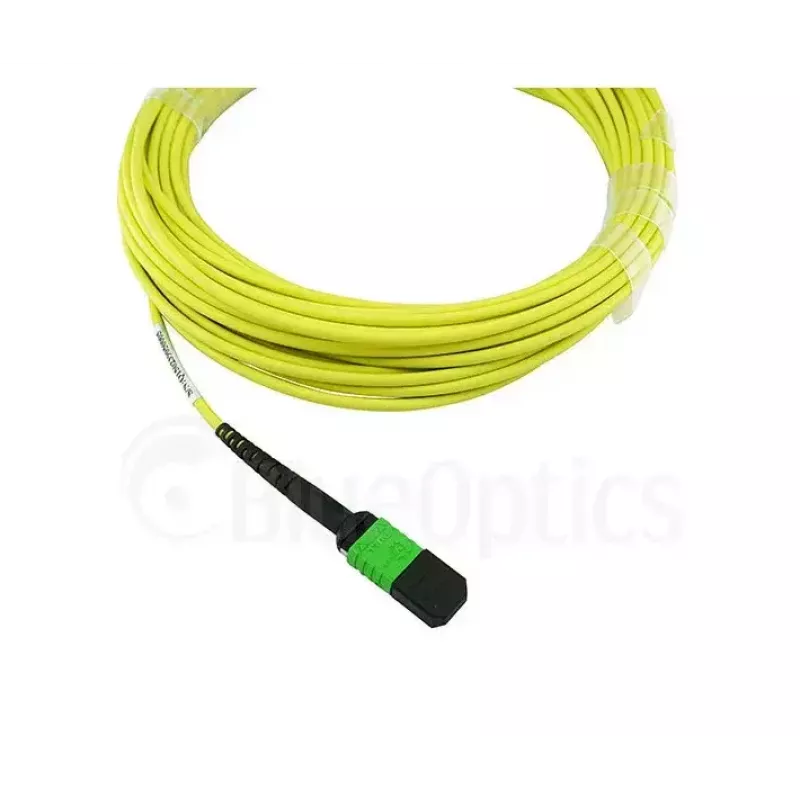

• Savienotājs A: MPO daudzšķiedru savienotājs
• Savienotājs B: 4 × LC/APC savienotāji
• Pārraides režīms: pilnduplekss

Lietošana

Izvediet kabeli starp MPO aprīkoto maģistrāli vai raiduztvērēja moduli un mērķa ierīci vai sadales paneli, kas aprīkots ar LC/APC pieslēgvietām. Pirms ievietošanas pārliecinieties, ka savienotāju gala virsmas ir tīras, izmantojot piemērotus šķiedras tīrīšanas rīkus, lai izvairītos no palielinātiem ievades zudumiem. Uzmanīgi izlīdziniet MPO savienotāju ar MPO uzmavu un nofiksējiet to; ievietojiet katru LC/APC savienotāju attiecīgajā pieslēgvietā, līdz fiksators nofiksējas. Pārbaudiet saiti ar kvalificētu optisko testeri vai resursdatora aprīkojumu, lai pārbaudītu signāla līmeņus un nepārtrauktību.

Ieteikumi

Izvairieties no stingām liecēm un pārmērīga spriegojuma; ievērojiet minimālo lieces rādiusu, kas piemērots G.657.A1 šķiedrai. Izmantojiet putekļu vāciņus, kad savienotāji nav savienoti, un uzglabājiet kabeli satītu bez saliekumiem. Lai iegūtu labāko optisko veiktspēju, pirms izvietošanas un pēc jebkuras atkārtotas savienošanas veiciet savienotāju pārbaudi un tīrīšanu.
