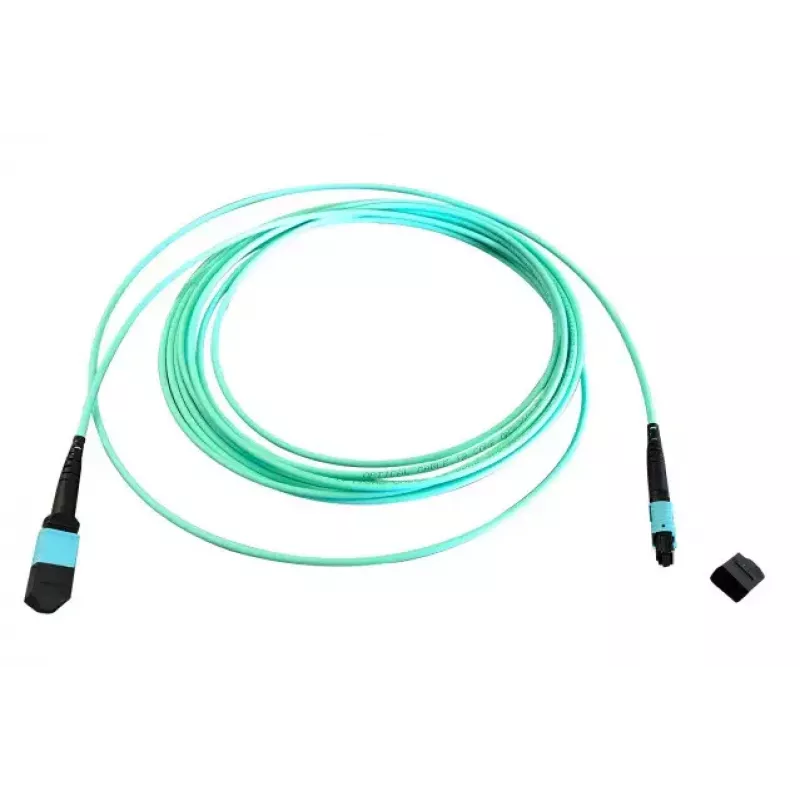

InfiniBand/optiskās šķiedras kabelis EFB Elektronik MTPF12MTPFOM3-2 — 2 m, OM3, MTP–MTP, 50 µm, Aqua

EFB Elektronik MTPF12MTPFOM3-2 ir 2 m InfiniBand/optiskās šķiedras kabelis ar OM3 daudzmodu šķiedru un MTP savienotājiem abos galos. Ar 50 µm serdes diametru un Aqua krāsas apvalku, kas atbilst OM3 standartam, šī MTP–MTP saite ir paredzēta īsa attāluma ātrdarbīgiem datu centru starpsavienojumiem, ielāpu paneļiem un mugurkaula/lapu tīkla topoloģijām. Kabelis atbalsta OM3 šķiedrai raksturīgās daudzmodu pārraides īpašības un nodrošina kompaktu, vairāku šķiedru MTP galu apdari ātrai uzstādīšanai MTP pieslēgvietās.

Priekšrocības

MTP–MTP galu apdare apvieno vairākas šķiedras vienā savienotājā, samazinot statņu kabeļu sistēmas sarežģītību un nodrošinot ātrāku izvēršanu. OM3 daudzmodu konstrukcija ar 50 µm serdi piedāvā piemērotu joslas platumu 10G, 40G un 100G daudzmodu starpsavienojumiem īsos attālumos datu centru vidē. 2 m garums nodrošina līdzsvaru starp sasniedzamību un pārvaldāmību ielāpu un starpstatņu savienojumos, savukārt standarta MTP formas faktors garantē saderību ar izplatītiem MTP ielāpu paneļiem, kasešu moduļiem un raiduztvērēju blokiem.

Piemērots

• Īsa attāluma datu centru mugurkaula-lapu un statnes-statnes starpsavienojumiem
• MTP ielāpu paneļu un kasešu savienojumiem
• Augsta blīvuma daudzmodu mugurkaula saitēm, kas atbalsta 10G/40G/100G
• InfiniBand un citiem ātrdarbīgiem starpsavienojumu lietojumiem, kur nepieciešamas MTP–MTP galu apdares

Galvenās specifikācijas

• Garums: 2 m
• Šķiedras tips: OM3 daudzmodu šķiedra
• Serdes diametrs: 50 µm
• Savienotāja tips: MTP–MTP (vairāku šķiedru iespraužams)
• Apvalka krāsa: Aqua (OM3 standarts)
• Paredzētais lietojums: īsa attāluma, augsta blīvuma daudzmodu saites

Kā lietot

Izvelciet 2 m MTP kabeli starp MTP pieslēgvietām, ielāpu paneļiem vai kasešu moduļiem, izvairoties no asiem līkumiem un ievērojot ieteicamo daudzmodu šķiedras minimālo liekuma rādiusu. Savietojiet un ievietojiet MTP savienotājus attiecīgajās MTP pieslēgvietās, līdz fiksators nofiksējas; pārliecinieties, ka polaritāte un šķiedru kartējums ielāpu shēmā atbilst tīkla projektam. Pievienojot raiduztvērēju moduļiem vai MTP adapteru komplektiem, pārbaudiet, vai savienotāji un adapteri ir saderīgi ar MTP vairāku šķiedru formātu, lai saglabātu signāla integritāti.

Ieteikumi

Rīkojieties ar kabeli aiz savienotāja korpusiem, kad to pievienojat vai atvienojat, un uzturiet savienotāju gala virsmas tīras, izmantojot piemērotus šķiedru tīrīšanas rīkus. Lai nodrošinātu vienmērīgu veiktspēju datu centru izvēršanā, pārbaudiet polaritāti, pēc uzstādīšanas nomēriet saites zudumus un ievērojiet liekuma rādiusu un atdalīšanu no elektrisko traucējumu avotiem. Neizmantotus MTP savienotājus glabājiet ar aizsargvāciņiem, lai novērstu piesārņojumu.
