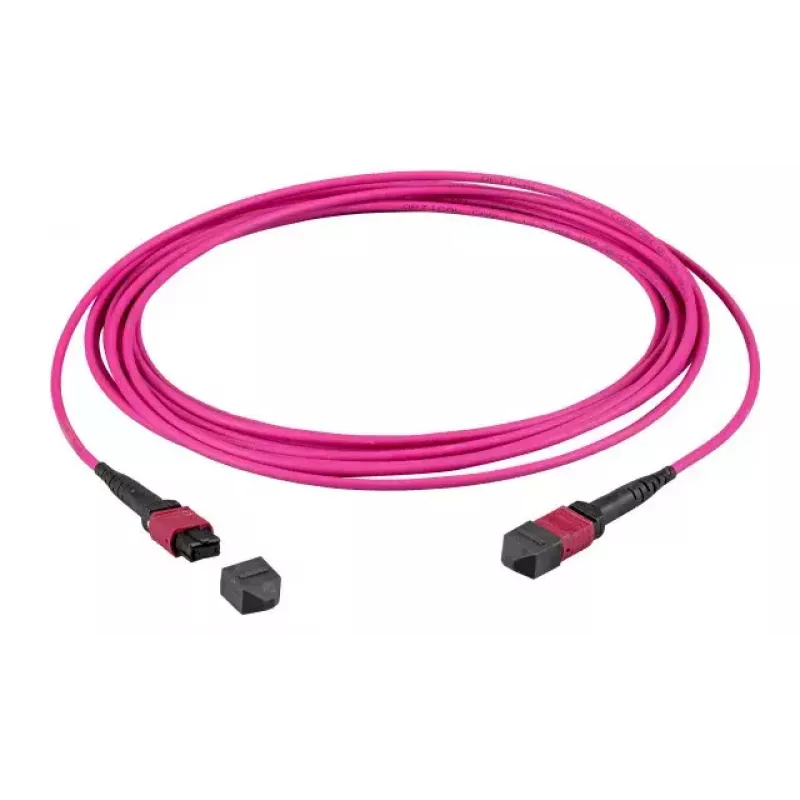

InfiniBand/optiskās šķiedras kabelis EFB Elektronik MTPF36MTPFOM4-5-A, OM4, MTP–MTP, 5 m, 50 µm, violets

Šis EFB Elektronik MTPF36MTPFOM4-5-A ir InfiniBand/optiskās šķiedras kabelis ar OM4 daudzmodu šķiedru, MTP savienotājiem abos galos un 5 m garumu. Ar 50 µm serdes diametru un violetu apvalku, kabelis ir paredzēts augsta blīvuma datu centru un serveru savienojumiem, kur nepieciešami daudzšķiedru MTP termināli un OM4 veiktspēja. Tas nodrošina vienu, racionalizētu daudzšķiedru saiti, kas samazina kabeļu apjomu un vienkāršo pārslēgšanu MPO/MTP bāzētās kabeļu sistēmās.

Priekšrocības

OM4 daudzmodu šķiedra atbalsta lielāku joslas platumu un garāku sasniedzamību salīdzinājumā ar zemākas klases daudzmodu opcijām, nodrošinot uzticamu pārraidi InfiniBand un īsa attāluma optiskajiem savienojumiem. Divi MTP savienotāji ļauj ātri, bez instrumentiem veikt savienojumus starp iekārtām un sadales paneļiem, samazinot uzstādīšanas laiku. 5 m garums piedāvā elastību savienojumiem no plaukta uz plauktu vai no slēdža uz sadales paneli, kamēr 50 µm serde saglabā savietojamību ar standarta daudzmodu raiduztvērējiem un aktīvajām iekārtām, kas paredzētas OM4 veiktspējai.

Piemērots

• Augsta blīvuma datu centru maģistrāles un mugurkaula-lapu topoloģijas
• InfiniBand un Fibre Channel īsa attāluma saites
• Savienojumi starp MPO/MTP sadales paneļiem un atzarojuma mezgliem
• Servera-slēdža un slēdža-slēdža savienojumi plauktos

Galvenās specifikācijas

• Šķiedras tips: OM4 daudzmodu šķiedra
• Savienotāja tips: MTP abos galos (daudzšķiedru MPO stila)
• Garums: 5 metri
• Serdes diametrs: 50 µm
• Apvalka krāsa: violeta
• Pielietojums: īsa attāluma augsta blīvuma optiskie savienojumi

Kā lietot

Izvelciet kabeli caur kabeļu pārvaldības ceļiem plauktā vai skapī, izvairoties no stingriem līkumiem un ievērojot ražotāja norādīto minimālo līkuma rādiusu. Izlīdziniet katru MTP savienotāju ar atbilstošo MTP/MPO adapteri vai pieslēgvietu un ievietojiet, līdz fiksācijas mehānisms nofiksējas. Pirms saites ieslēgšanas pārbaudiet polaritāti un orientāciju atbilstoši vietnes MPO kontaktu shēmai. Pēc uzstādīšanas veiciet optisko testēšanu, piemēram, ievades zudumu un nepārtrauktības pārbaudes, lai apstiprinātu pareizus savienojumus un pieņemamus signāla līmeņus.

Ieteikumi

Uzglabājiet un apstrādājiet kabeli, lai novērstu savienotāju galu piesārņošanu; izmantojiet putekļu vāciņus, kad savienotāji nav savienoti, un pirms galīgā savienojuma notīriet galus ar piemērotiem optisko šķiedru tīrīšanas instrumentiem. Optimālai veiktspējai OM4 sistēmās izmantojiet sertificētus OM4 komponentus un ievērojiet ieteikto kabeļa līkuma rādiusu un izvietošanas praksi, lai samazinātu zudumus un saglabātu signāla integritāti.
