InfiniBand/optisko šķiedru kabelis BlueOptics 3HE13897AA-2-BO 2 m LC/APC

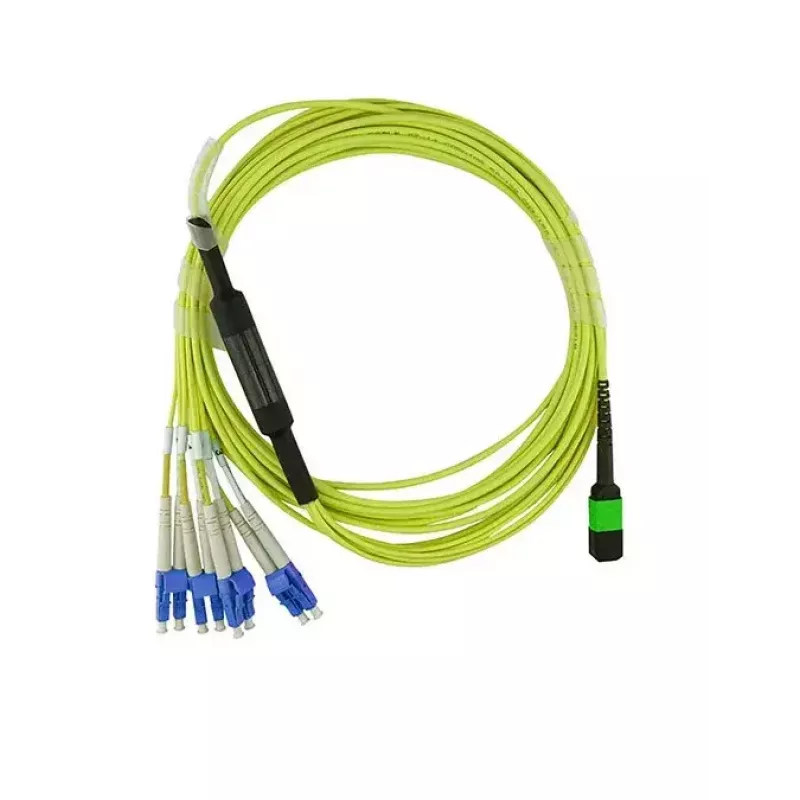

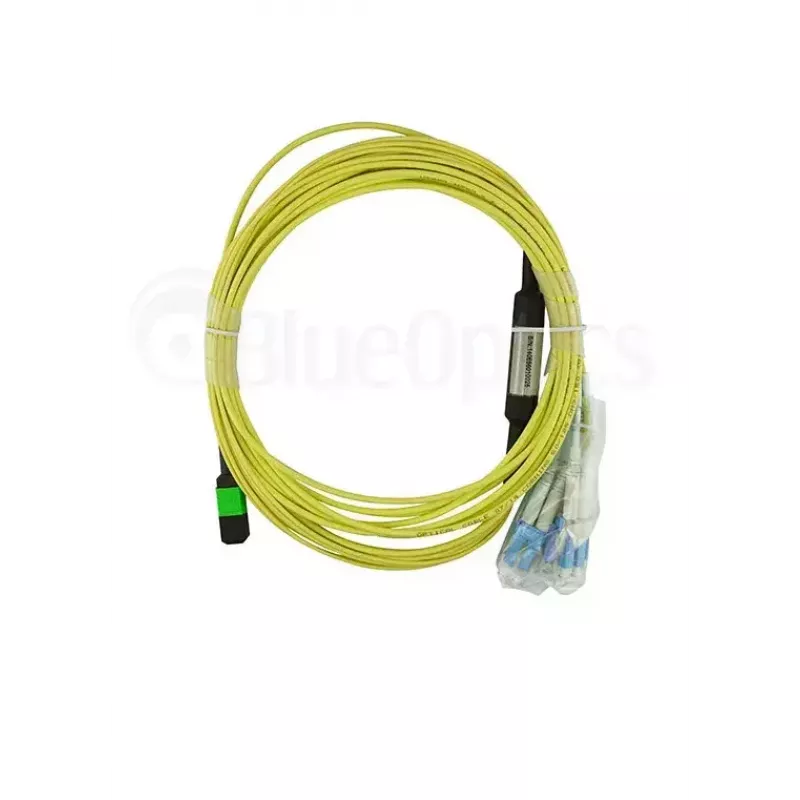

BlueOptics 3HE13897AA-2-BO ir 2 m garš optisko šķiedru kabelis, kas paredzēts InfiniBand un šķiedru kanālu vidēm. Tam vienā galā ir MPO savienotājs, bet otrā – četri LC/APC savienotāji, nodrošinot kompaktus daudzšķiedru savienojumus un pilnduplekso komunikāciju. Kabelis izmanto G.657.A1 vienmoda šķiedru ar 9 µm serdes diametru, nodrošinot zemu vājinājumu un uzticamu signāla pārraidi īsos līdz vidējos savienojumu attālumos datu centru un tīkla infrastruktūras izveidēs.

Priekšrocības

Šis optisko šķiedru komplekts apvieno MPO daudzšķiedru blīvumu ar LC/APC precīzajiem galiem, lai nodrošinātu ātrdarbīgu datu pārraidi un vienkāršotu savienošanu. G.657.A1 šķiedras izmantošana uzlabo lieces veiktspēju salīdzinājumā ar vecākiem vienmodas veidiem, samazinot signāla zudumus instalācijās, kas tiek maršrutētas vai ievietotas kabeļu teknēs. Tā 2 m garums ir piemērots savienošanai starp blakus esošiem statņiem vai aprīkojuma skapjos, vienlaikus saglabājot kārtīgu kabeļu pārvaldību un samazinot lieko vājumu.

Piemērots

• InfiniBand starpsavienojumiem un augstas veiktspējas skaitļošanas klasteriem
• Datu centru komutācijas paneļiem un mugurkaula-lapas tīkla topoloģijām
• Šķiedru kanālu glabāšanas tīkla savienojumiem
• Savienojumiem no skapja uz skapi vai no plaukta uz iekārtu, kur nepieciešama MPO uz LC/APC pārveidošana

Galvenās specifikācijas

• Kabeļa garums: 2 m
• Šķiedras tips: G.657.A1 vienmoda
• Serdes diametrs: 9 µm

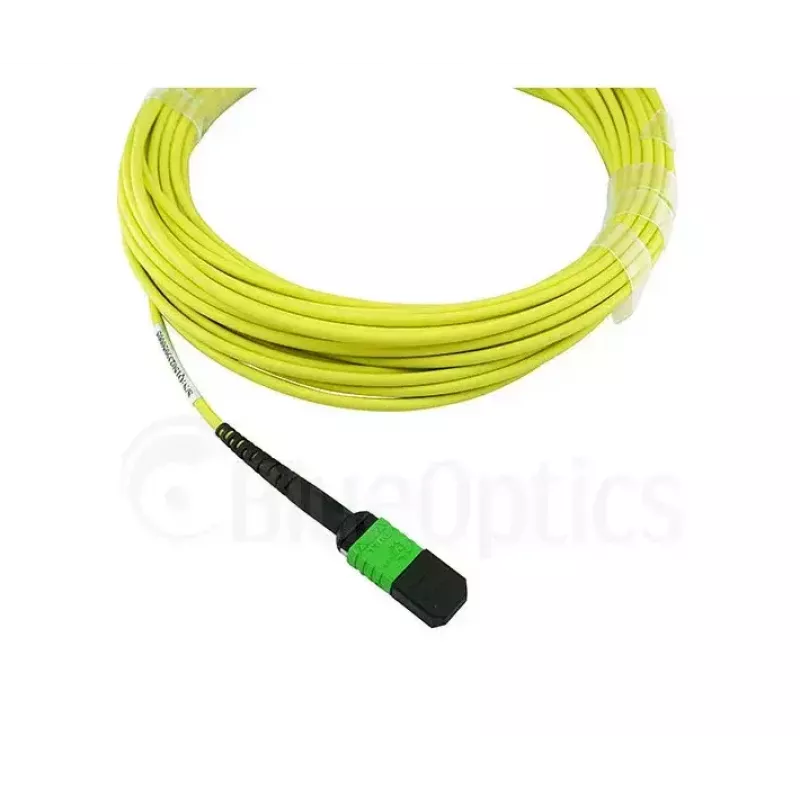

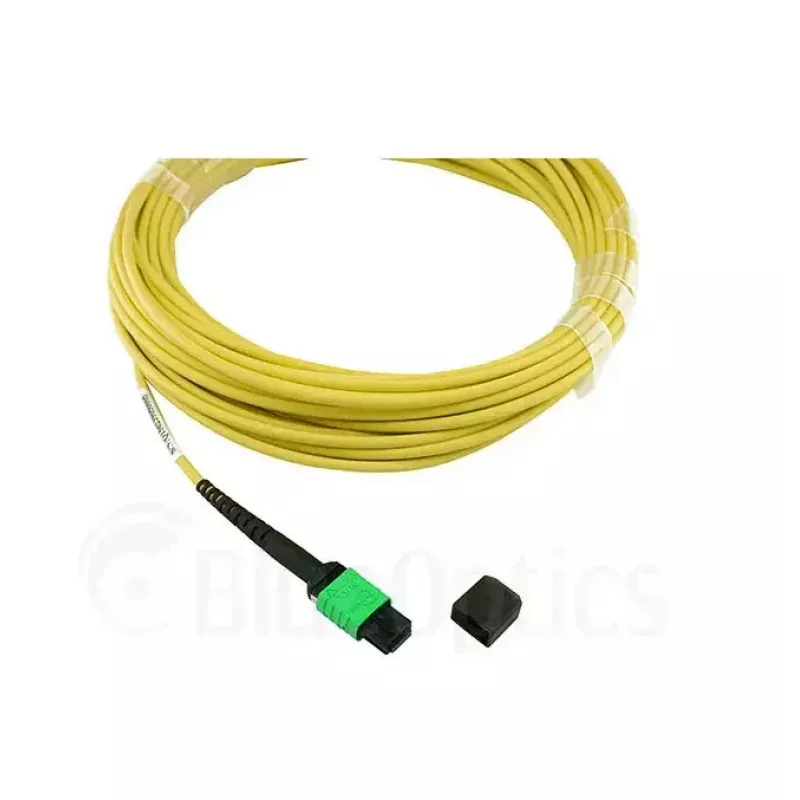

• Savienotājs A: MPO daudzšķiedru savienotājs

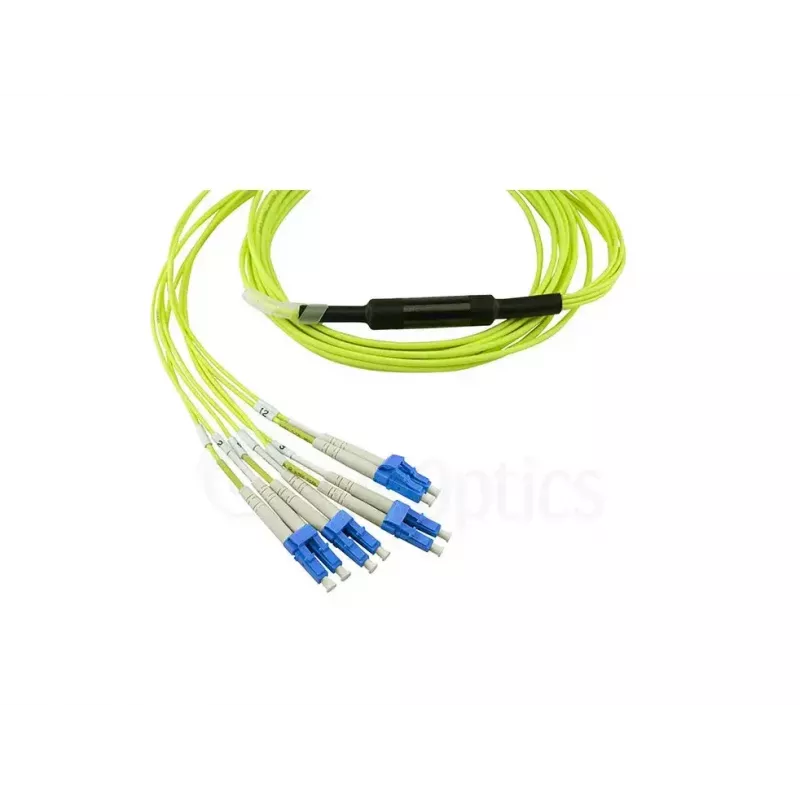

• Savienotājs B: 4 × LC/APC savienotāji
• Pārraide: pilndupleksā daudzšķiedru
• Tipisks lietojums: īsiem līdz vidējiem savienojumu attālumiem statņos un skapjos

Kā lietot

Maršrutējiet kabeli pa norādītajām kabeļu teknēm vai skapja pārvaldības kanālos, lai izvairītos no stingām liecēm un mehāniskā sprieguma. Ievietojiet MPO savienotāju atbilstošajā MPO portā, nodrošinot pareizu atslēgas orientāciju un izlīdzinājumu; pievienojiet LC/APC galus LC/APC ligzdām mērķa iekārtā vai komutācijas panelī, raugoties, lai polaritāte atbilstu pilndupleksai darbībai. Pirms uzstādīšanas pārbaudiet savienotāju gala virsmas un, kad savienotāji nav pieslēgti, lietojiet putekļu vāciņus, lai aizsargātu APC slīpētās gala virsmas.

Ieteikumi

Lai nodrošinātu labāko veiktspēju, ievērojiet lieces rādiusus, kas lielāki par ražotāja noteikto minimumu G.657.A1 šķiedrai, uzturiet savienotājus tīrus, izmantojot atbilstošus optisko šķiedru tīrīšanas rīkus, un nostipriniet kabeļus, lai izvairītos no pārvietošanās vai spriedzes, kas varētu ietekmēt optiskos zudumus. Izmantojiet šo MPO-uz-4xLC/APC komplektu vietās, kur nepieciešams kompakts daudzšķiedru atzarojums starp augsta blīvuma maģistrālajiem kabeļiem un iekārtu portiem.
