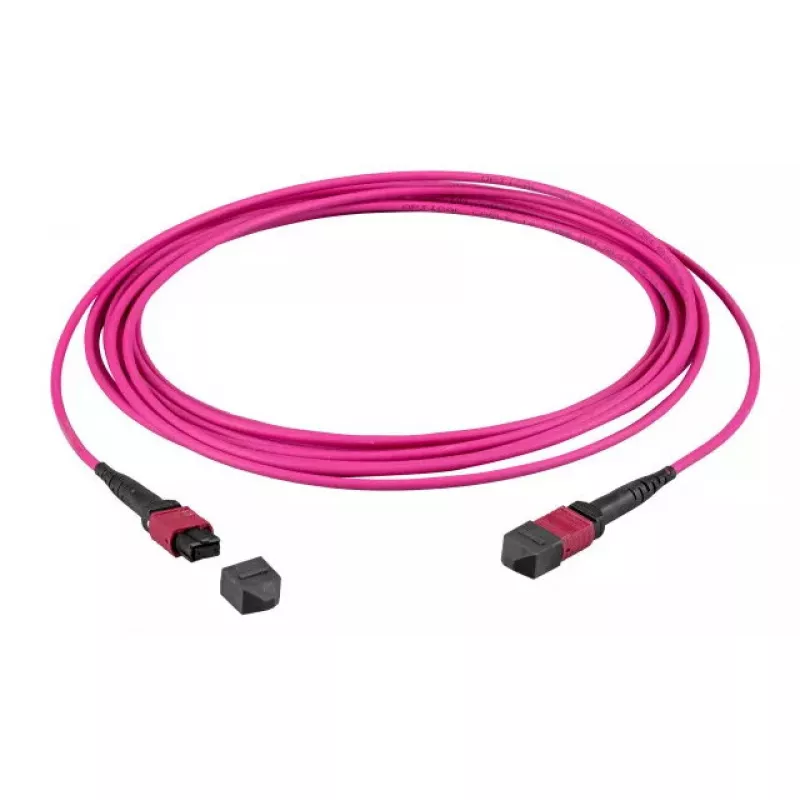

InfiniBand/optisko šķiedru kabelis EFB Elektronik MTPF24MTPFOM4-15-A — OM4 daudzmodu, MTP–MTP, 15 m, 50 µm

EFB Elektronik MTPF24MTPFOM4-15-A ir 15 m InfiniBand/optisko šķiedru kabelis, kas veidots ar OM4 daudzmodu šķiedru un MTP savienotājiem abos galos. Kabelī tiek izmantotas 50 µm serdes daudzmodu optiskās šķiedras, lai nodrošinātu augstu joslas platumu un zemus zudumus datu centru maģistrālēm, pārslēgšanās paneļiem un augstas veiktspējas skaitļošanas starpsavienojumiem. Tā konstrukcija ir paredzēta īsa līdz vidēja attāluma lietojumiem, kur nepieciešama uzticama daudzmodu pārraide un stingri liekuma veiktspējas rādītāji.

Priekšrocības

OM4 daudzmodu šķiedra piedāvā palielinātu modālo joslas platumu un uzlabotu veiktspēju salīdzinājumā ar standarta daudzmodu kategorijām, nodrošinot augstākus datu pārraides ātrumus un blīvāku saišu apvienošanu. MTP–MTP noslēgumi nodrošina ātru, atkārtojamu savienojumu izveidi MTP iespējotām ierīcēm un kasešu pārslēgšanās sistēmām. 15 m garums ļauj elastīgi izvietot kabeļus starp statīviem vai caur augšējiem kabeļu reņģiem, vienlaikus saglabājot optisko budžetu tipiskiem daudzmodu savienojumiem. Kabeļa konstrukcija atbalsta nemainīgu polaritāti un samazinātu ievades zudumu, ja to uzstāda saskaņā ar pārdevēja norādījumiem.

Piemērots

• Augstas veiktspējas skaitļošanas (HPC) klasteriem un InfiniBand starpsavienojumiem
• Datu centru maģistrālēm starp MTP portiem un MPO/MTP pārslēgšanās paneļiem
• Servera–slēdža un slēdža–slēdža daudzmodu savienojumiem
• Vidēm, kur nepieciešami blīvi, daudzšķiedru savienojumi un ātra pārkārtošana

Galvenās specifikācijas

• Šķiedras tips: OM4 daudzmodu
• Serdes diametrs: 50 µm
• Savienotāja tips: MTP uz MTP (daudzšķiedru push-on MPO stila)
• Kabeļa garums: 15 m
• Piemērots attālums: īsa līdz vidēja attāluma daudzmodu savienojumi

Lietošana

Izvelciet kabeli starp MTP saderīgiem raiduztvērējiem, pārslēgšanās paneļiem vai kasetēm, pirms savienošanas pārliecinoties, ka savienotāji ir tīri un nebojāti. Pārbaudiet savienotāju orientāciju un polaritāti, lai tā atbilstu sistēmas vadu shēmai, un izvairieties no pārmērīgas kabeļa liekšanas vai saspiešanas, lai saglabātu optiskos parametrus. Lai sasniegtu labākos rezultātus, pirms uzstādīšanas pārbaudiet gala virsmas ar optiskā savienotāja mikroskopu un izmantojiet ieteiktās tīrīšanas procedūras. Nostipriniet kabeli pie statīviem vai reņģiem ar atbilstošu stiepes samazināšanas ierīci, lai novērstu savienotāju izraušanu un uzturētu nemainīgu ievades zudumu.

Ieteikumi

Uzstādiet saskaņā ar datu centru kabeļu izvietošanas standartiem, ievērojot liekuma rādiusa ierobežojumus un savienotāju tīrīšanas protokolus. Lietojiet kopā ar saderīgiem OM4 klases raiduztvērējiem un MTP pārslēgšanās aprīkojumu, lai nodrošinātu gaidīto joslas platumu un savienojuma uzticamību.
