InLine 76660O Iekšējais U.2 Adapteris PCIe Vīrišķā tipa 4 Gbit/s

Atbalsta divus 2,5 collu NVMe SSD maksimālai veiktspējai un elastībai
PCIe 3.0 x8 savienojums ar līdz pat 64 Gb/s joslas platumu
Automātiska līniju noteikšana (bifurkācija) optimālai sistēmas integrācijai
LED indikatori ērtai kļūdu diagnostikai un darbības statusam
Nav nepieciešami papildu draiveri – iebūvēts Windows un Linux atbalsts

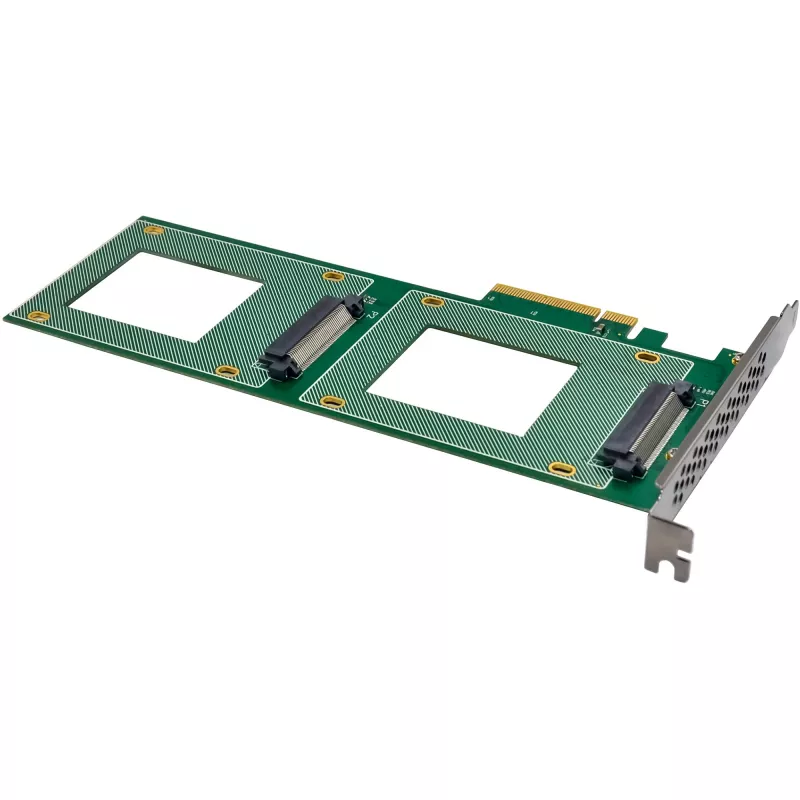

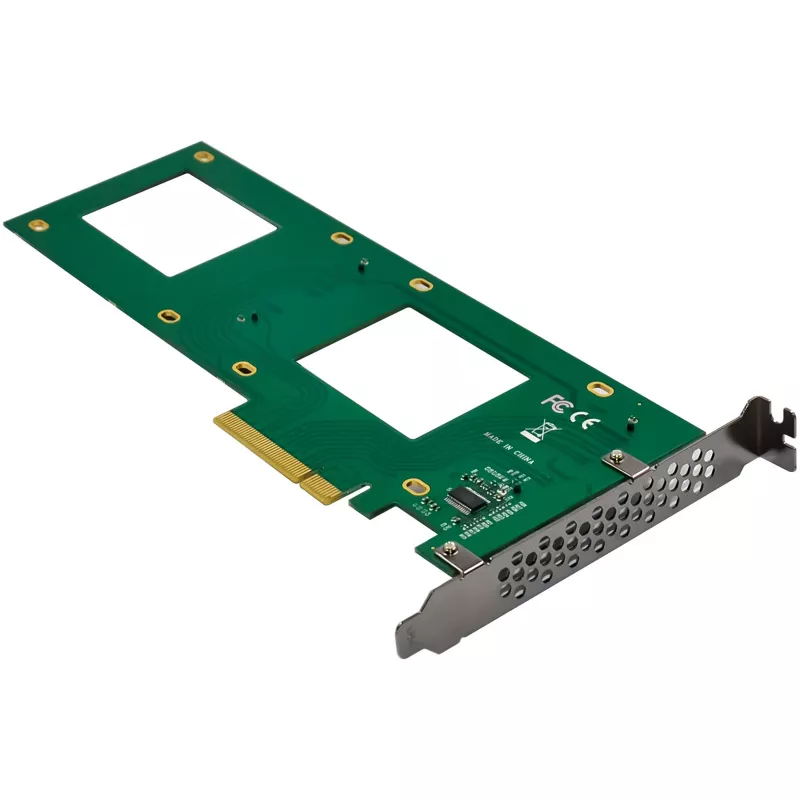

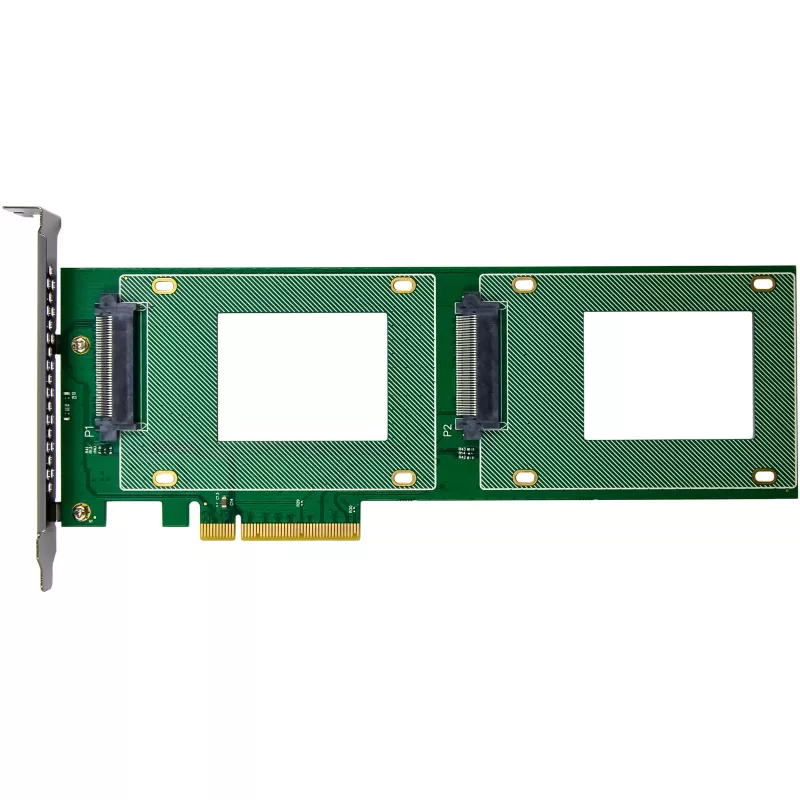

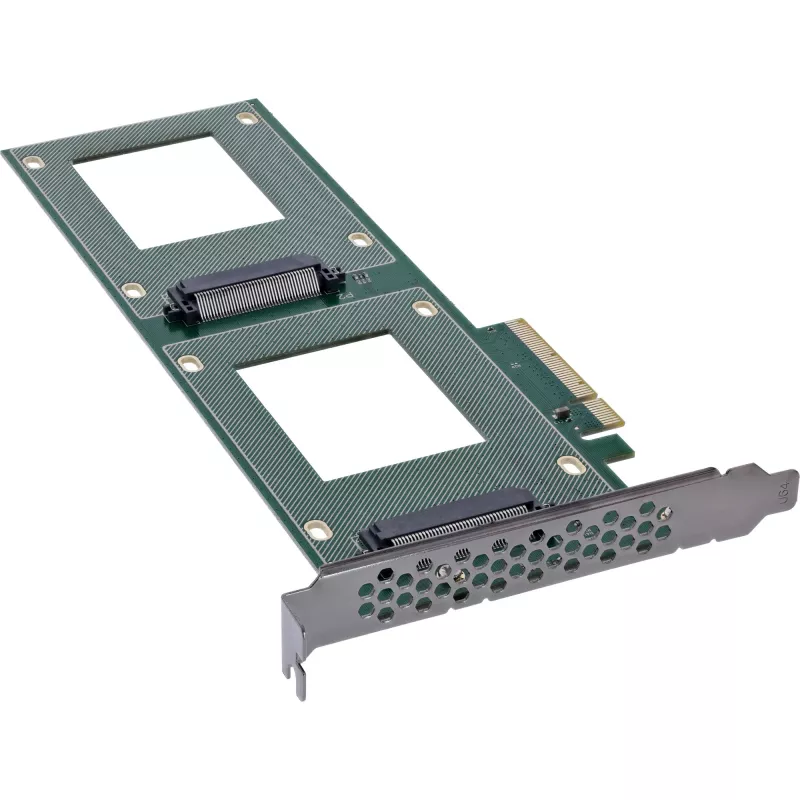

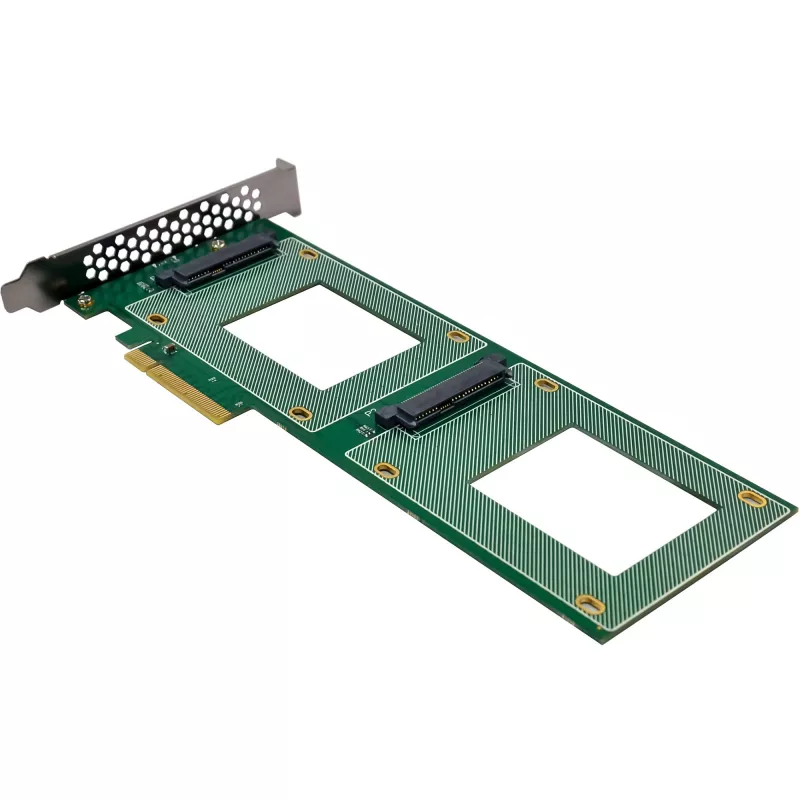

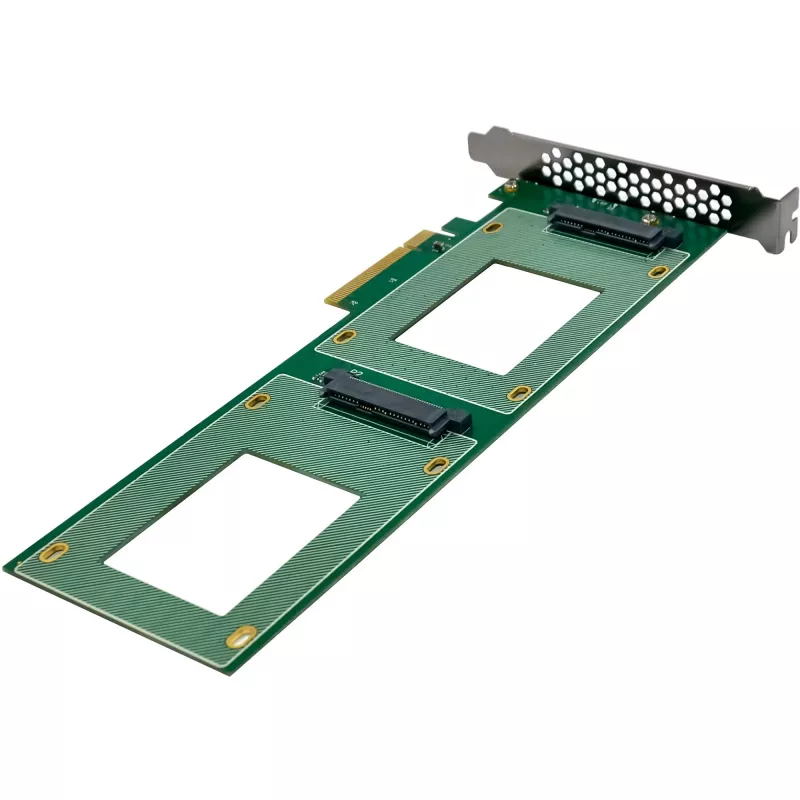

InLine® PCI Express karte paplašina jūsu sistēmu ar diviem iekšējiem U.2 NVMe SSD slotiem un nodrošina divu SSD paralēlu darbību ar pilnu PCIe joslas platumu. Pateicoties automātiskai līniju noteikšanai, konfigurācija tiek veikta optimālai sistēmas integrācijai.
Ar PCIe 3.0 x8 saskarni karte piedāvā maksimālo joslas platumu līdz pat 64 Gb/s, katram U.2 portam atbalstot datu pārraides ātrumu līdz 4 GB/s. LED indikatori lasīšanas un rakstīšanas aktivitātei ļauj viegli uzraudzīt darbības statusu.
Tehniskie dati:

Kopnes veids un PCIe: PCIe 3.0 (8 GT/s) x8 līnijas (nodrošina līdz pat 64 Gb/s joslas platumu)
Savienotāja saskarnes: 2 x SFF-8639 savienotāji (2,5 collu NVMe SSD uzstādīšanai)

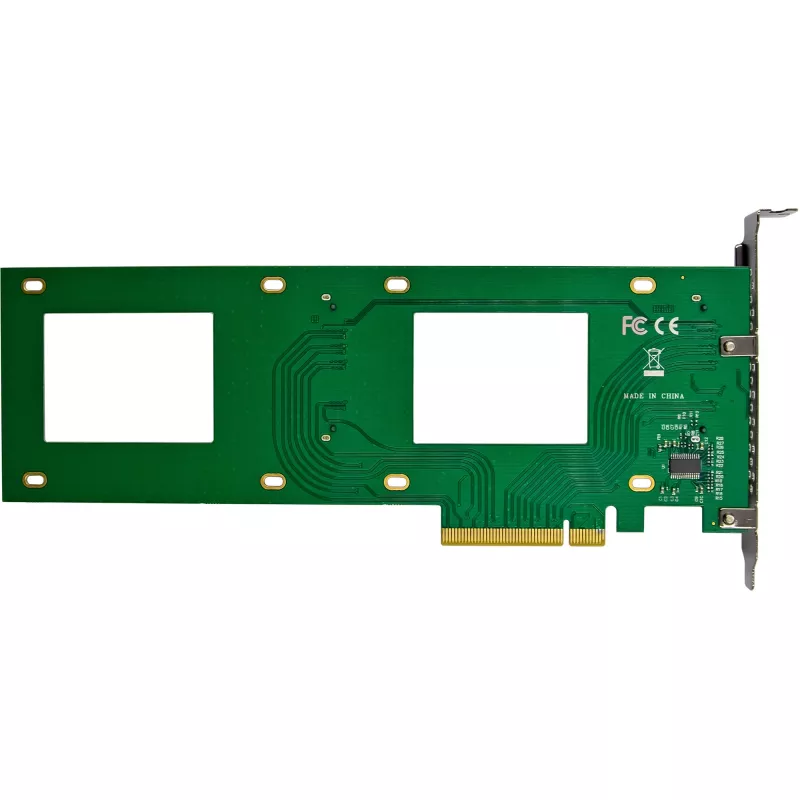

Chipset: PI6C20400BLE
Saderīgās U.2 ierīces: Atbalsta 2,5 collu NVMe SSD saskaņā ar SFF-8639 standartu
Datu pārraides ātrums: Katrs ports atbalsta pārraides ātrumu līdz 4 GB/s
Izmēri: 236 mm x 87 mm (PCIe plate)

Darbības apstākļi:

Darba temperatūra: -40 °C līdz +85 °C

Funkcijas:

Automātiska līniju konfigurācijas noteikšana sāknēšanas laikā
Iebūvēti LED indikatori (2x lasīšanas/rakstīšanas aktivitātes LED)
U.2 SSD iegūst barošanu tieši caur PCIe kopni (3,3 V)
Nav nepieciešami papildu draiveri

Sistēmas prasības:Aparatūra:

Dators ar vienu brīvu PCIe 3.0 x8 (vai x16) slotu
Mātesplate, kas atbalsta PCIe bifurkāciju

BIOS/UEFI iestatījumi PCIe bifurkācijai:
Lai abi U.2 NVMe SSD darbotos vienlaicīgi, izmantotais PCIe slots bieži jāiestata Bifurkācijas režīmā BIOS/UEFI. Tas sadala pieejamās PCIe līnijas vairākos kanālos (piem., vienu x8 slotu divos x4 kanālos).
Precīzs apzīmējums atšķiras atkarībā no mātesplates ražotāja un BIOS/UEFI versijas. Var tikt izmantoti tādi termini kā "PCIe Bifurkācija", "Līniju sadalīšana" vai "PCIe Slota konfigurācija". Lūdzu, skatiet savas mātesplates rokasgrāmatu, lai atrastu pareizo iestatījumu, un pēc tam pārbaudiet, vai abi NVMe SSD tiek atpazīti.
Operētājsistēmas atbalsts:

Windows: 11, 10, 8, 7
Windows Server: 2012 R2
Linux: Iebūvēts atbalsts (Fedora, SUSE, Ubuntu, Red Hat)

Piegādes komplekts:

1 x InLine® PCI Express karte uz 2x iekšējo U.2 NVMe SFF-8639
1 x rokas skrūvgriezis
8 x skrūves
1 x lietošanas instrukcija (vācu/angļu)
Darba temperatūra: 0° C – 55° C
Uzglabāšanas temperatūra: -40° C – 70° C
Mitrums: 10% - 90% bez kondensācijas

InLine 76660O. Host Saskarne: PCIe, Output Saskarne: U.2, Host interface Dzimums: Male. Izcelsmes valsts: Taiwan. Chipset: PI6C20400BLE, Data transfer rate (max): 4 Gbit/s, Bandwidth: 64 Gbit/s. Power supply input voltage: 3.3 V. Windows operating systems supported: Windows 10, Windows 11, Windows 7, Windows 8, Server operating systems supported: Windows Server 2012 R2

Kā lietot

Ievietojiet karti brīvā PCIe 3.0 x8 vai x16 slotā uz saderīgas mātesplates. Uzstādiet 2,5 collu U.2 NVMe SSD SFF-8639 savienotājos un nostipriniet tos ar piegādātajām skrūvēm. Ja jūsu mātesplate to prasa, iespējojiet PCIe bifurkāciju (līniju sadalīšanu) BIOS/UEFI, lai x8 slots tiktu sadalīts (piemēram, divos x4 kanālos) un abas NVMe ierīces varētu darboties vienlaicīgi. Pēc aparatūras instalēšanas sāknējiet sistēmu un pārliecinieties, ka operētājsistēma atpazīst abus NVMe diskus. Atbalstītajām Windows vai Linux versijām papildu draiveru instalācija nav nepieciešama.

Ieteikumi

Skatiet savas mātesplates rokasgrāmatu, lai atrastu precīzas BIOS/UEFI opcijas un terminoloģiju (piem., "PCIe Bifurkācija", "Līniju sadalīšana" vai "PCIe Slota konfigurācija"). Pirms adaptera izmantošanas ražošanas vidē pārliecinieties, ka PCIe slots atbalsta bifurkāciju un ka jūsu operētājsistēmas versija ir iekļauta atbalstīto laidotņu sarakstā.
