InLine 76660R iekšējā U.2 saskarnes karte, PCIe, vīrišķais, 4 Gbit/s

Atbalsta četrus 2,5 collu NVMe SSDmaksimālai veiktspējai un elastībai
PCIe 3.0 x16 pieslēgumsar joslas platumu līdz 128 Gb/s
Automātiska joslu noteikšana (bifurkācija)optimālai sistēmas integrācijai
LED indikatorivienkāršai kļūdu diagnostikai un darbības statusa uzraudzībai
Nav nepieciešami papildu draiveri- sākotnējais Windows un Linux atbalsts

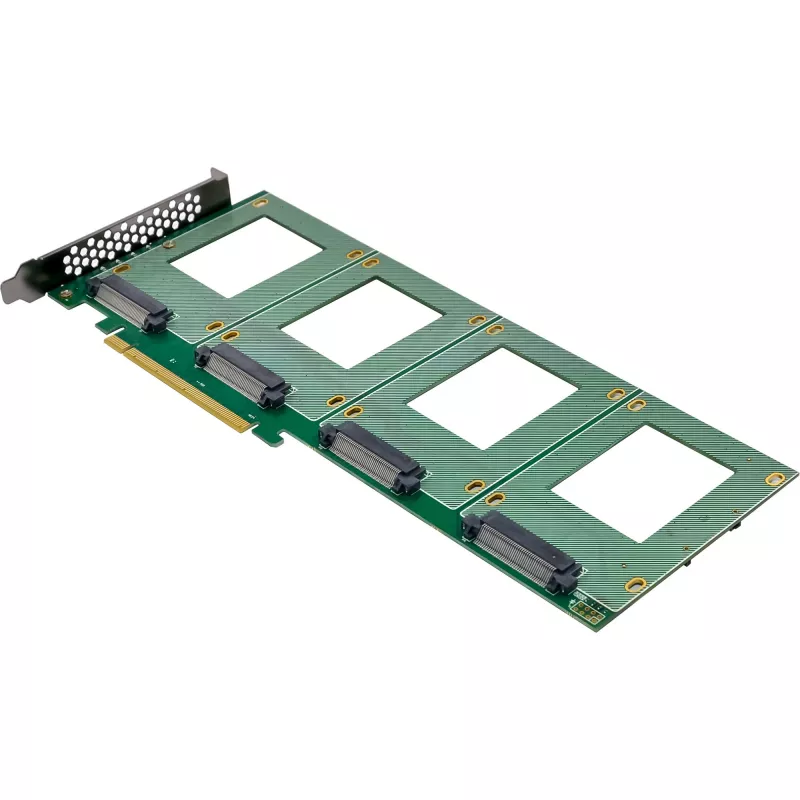

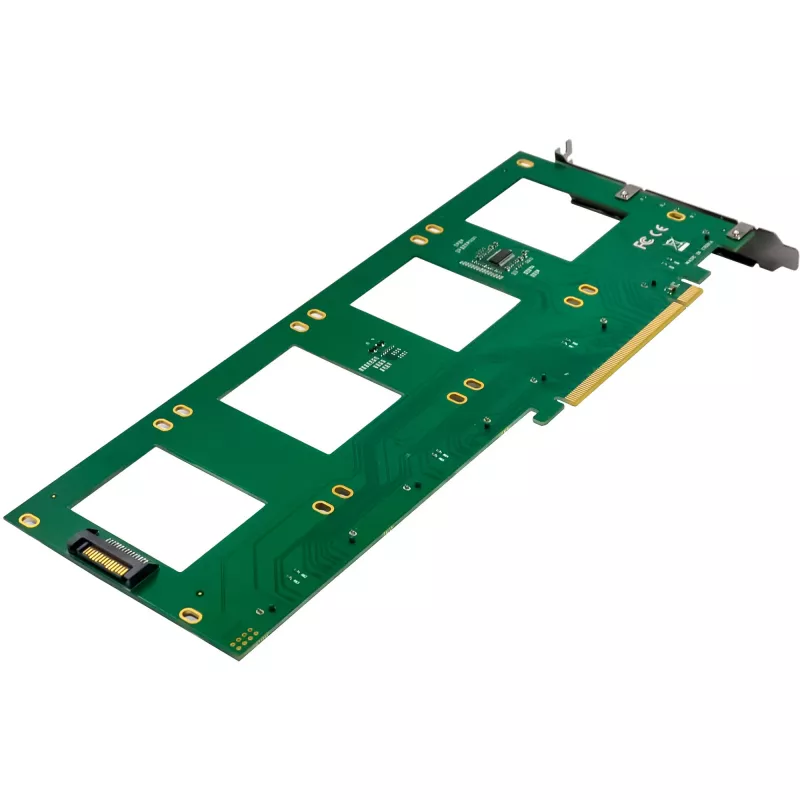

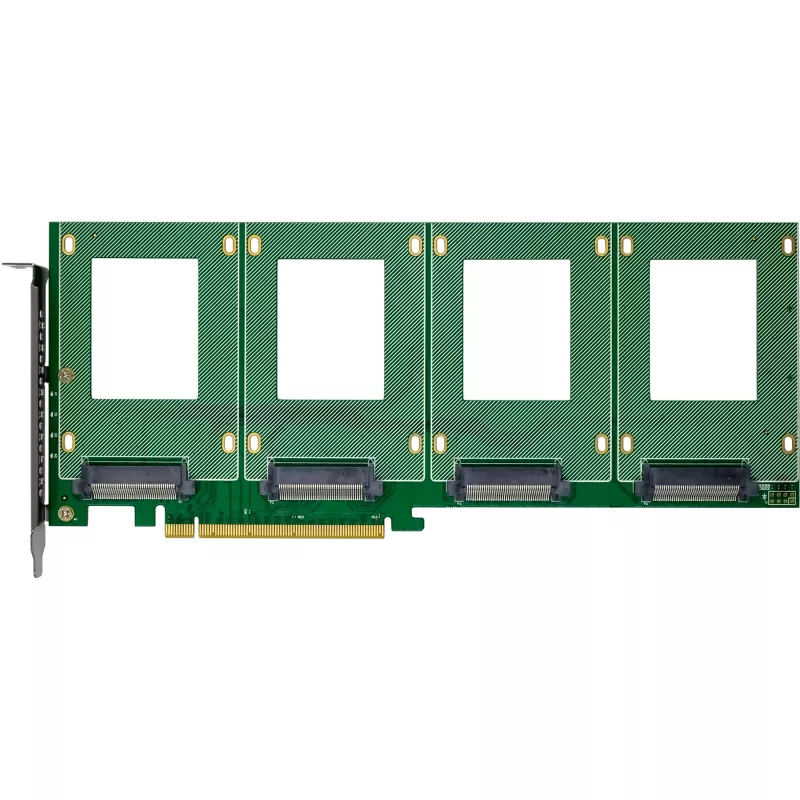

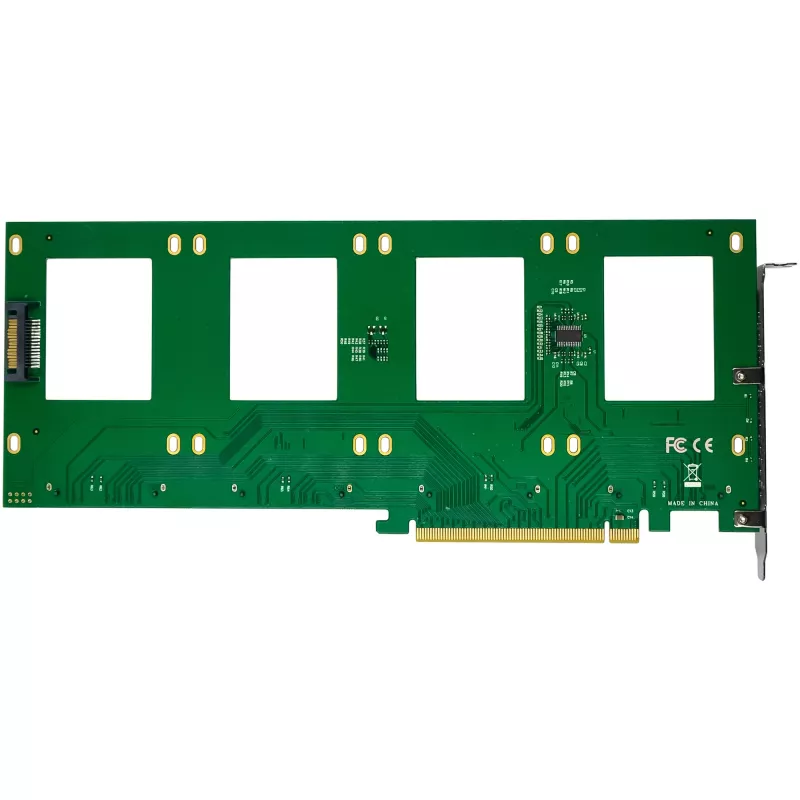

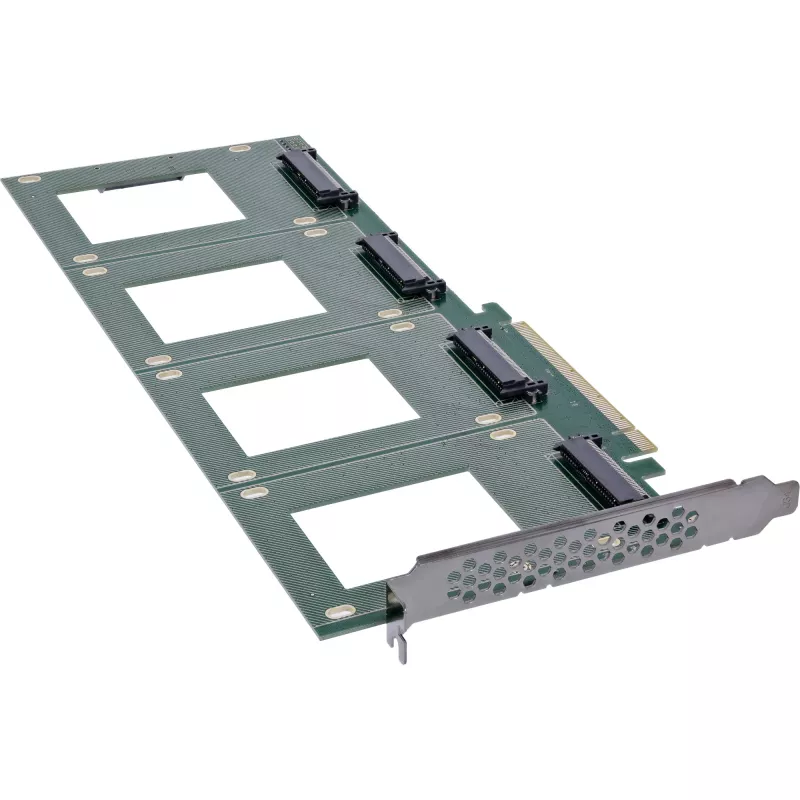

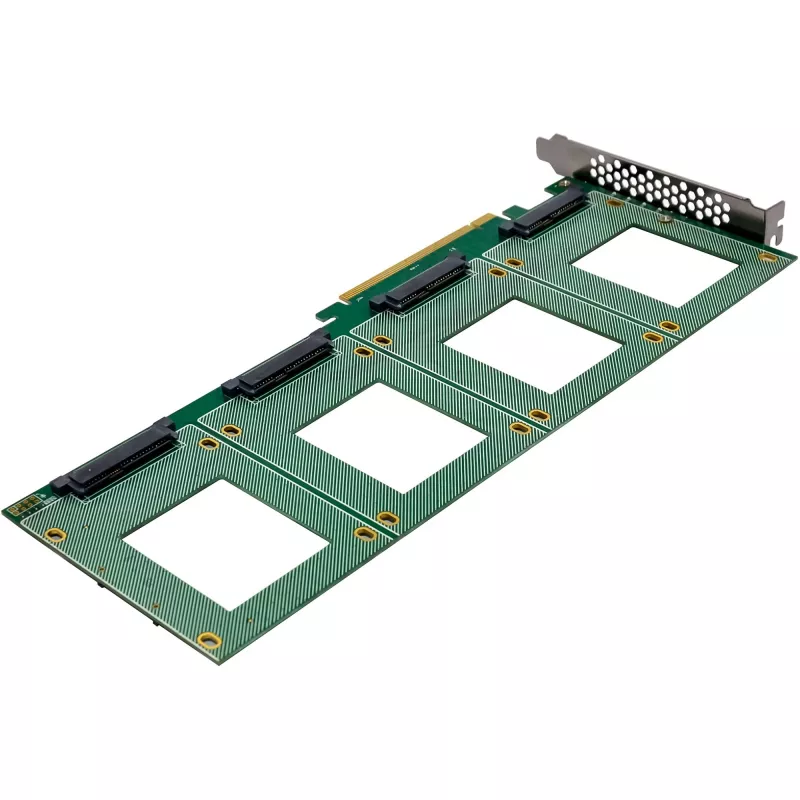

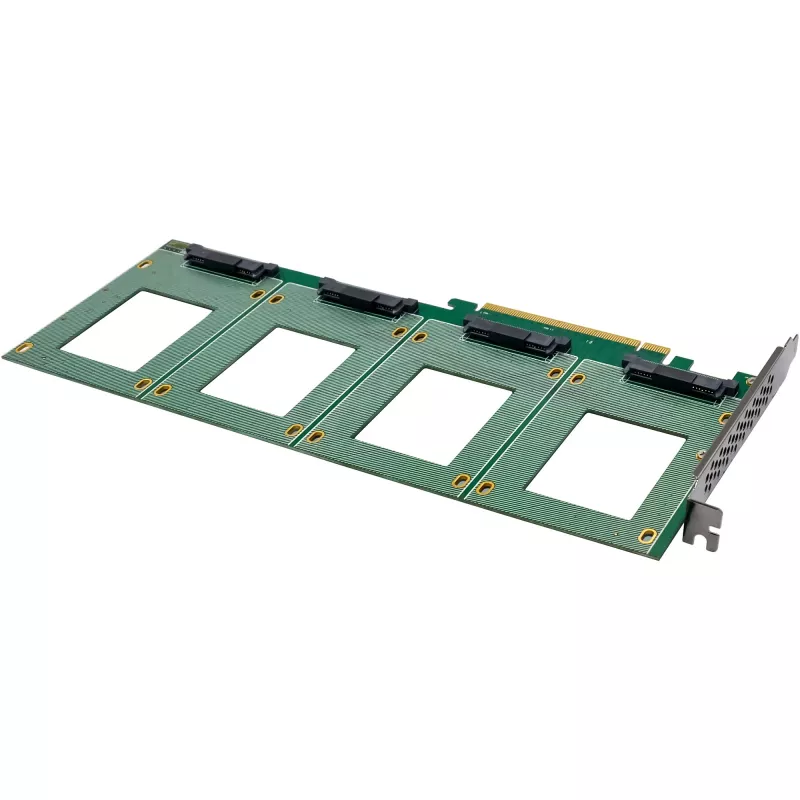

InLine® PCI Express kartepaplašina jūsu sistēmu ar četriem iekšējiem U.2 NVMe SSD slotiem un nodrošina četru SSD paralēlu darbību ar pilnu PCIe joslas platumu. Pateicoties automātiskai joslu noteikšanai, konfigurācija tiek veikta optimālai sistēmas integrācijai.
Ar PCIe 3.0 x16 saskarni karte piedāvā maksimālo joslas platumu līdz 128 Gb/s, un katrs U.2 ports atbalsta datu pārraides ātrumu līdz 4 GB/s. LED indikatori lasīšanas un rakstīšanas aktivitātēm atvieglo darbības statusa uzraudzību.
Tehniskie dati:

Kopnes tips un PCIe: PCIe 3.0 (8 GT/s) x16 joslas (piedāvā līdz 128 Gb/s joslas platumu)
Savienotāja saskarnes: 4 x SFF-8639 savienotāji (2,5 collu NVMe SSD uzstādīšanai)
Mikroshēmojums: PI6C20400BLE
Saderīgās U.2 ierīces: atbalsta 2,5 collu NVMe SSD saskaņā ar SFF-8639 standartu
Datu pārraides ātrums: katrs ports atbalsta pārraides ātrumu līdz 4 GB/s
Izmēri: 288 mm x 122 mm (PCIe plate)

Darbības apstākļi:

Darba temperatūra: -40 °C līdz +85 °C

Funkcijas:

Automātiska joslu konfigurācijas noteikšana palaišanas laikā
Iebūvēti LED indikatori (2x lasīšanas/rakstīšanas aktivitātes LED)
U.2 SSD saņem strāvu tieši caur PCIe kopni (3,3 V)
Nav nepieciešami papildu draiveri

Sistēmas prasības:Aparatūra:

Dators ar vienu brīvu PCIe 3.0 x16 (vai x16 slotu)
Mātesplate, kas atbalsta PCIe bifurkāciju

BIOS/UEFI iestatījumi PCIe bifurkācijai:
Lai abus U.2 NVMe SSD varētu darbināt vienlaicīgi, izmantotais PCIe slots bieži jāiestata bifurkācijas režīmā BIOS/UEFI. Tas sadala pieejamās PCIe joslas vairākos kanālos (piem., vienu x16 slotu četros x4 kanālos).
Precīzs nosaukums atšķiras atkarībā no mātesplates ražotāja un BIOS/UEFI versijas. Var tikt izmantoti termini, piemēram, "PCIe Bifurcation", "Lane Splitting" vai "PCIe Slot Configuration". Lūdzu, skatiet mātesplates rokasgrāmatu, lai atrastu pareizo iestatījumu, un pēc tam pārbaudiet, vai visi NVMe SSD tiek atpazīti.
Operētājsistēmu atbalsts:

Windows: 11, 10, 8, 7
Windows Server: 2012 R2
Linux: sākotnējais atbalsts (Fedora, SUSE, Ubuntu, Red Hat)

Piegādes komplekts:

1 x InLine® PCI Express karte uz 4x iekšējiem U.2 NVMe SFF-8639
1 x rokas skrūvgriezis
8 x skrūves
1 x lietošanas instrukcija (vācu/angļu)
Darba temperatūra: 0 °C – 55 °C
Uzglabāšanas temperatūra: -40 °C – 70 °C
Mitrums: 10% - 90% bez kondensācijas

InLine 76660R. Resursdatora saskarne: PCIe, Izvades saskarne: U.2, Resursdatora saskarnes dzimums: vīrišķais. Izcelsmes valsts: Taivāna. Mikroshēmojums: PI6C20400BLE, Datu pārraides ātrums (maks.): 4 Gbit/s, Joslas platums: 128 Gbit/s. Barošanas ieejas spriegums: 3,3 V. Atbalstītās Windows operētājsistēmas: Windows 10, Windows 11, Windows 7, Windows 8, Atbalstītās serveru operētājsistēmas: Windows Server 2012 R2

Lietošana

Uzstādiet karti brīvā PCIe 3.0 x16 slotā uz saderīgas mātesplates un nostipriniet to ar komplektā iekļautajām skrūvēm. Ievietojiet līdz četriem SFF-8639 (U.2) NVMe SSD savienotājos. Pārliecinieties, ka sistēmas BIOS/UEFI ir konfigurēta PCIe bifurkācijai (piemēram, x16 -> x4/x4/x4/x4), ja vēlaties, lai visi diskdziņi tiktu atpazīti un izmantoti vienlaicīgi. Diskdziņi saņem strāvu caur PCIe kopni; nav nepieciešami papildu strāvas kabeļi vai draiveri atbalstītajām operētājsistēmām.

Ieteikumi

Pārbaudiet mātesplates rokasgrāmatu, lai uzzinātu precīzu BIOS/UEFI iestatījuma nosaukumu (piemēram, "PCIe Bifurcation", "Lane Splitting" vai "PCIe Slot Configuration"), un pārliecinieties, ka plate atbalsta bifurkāciju. Pārbaudiet OS saderību (Windows 11/10/8/7, Windows Server 2012 R2 vai atbalstītie Linux distributīvi) un pārbaudiet diskdziņu atpazīšanu pēc BIOS iestatījumu maiņas.
