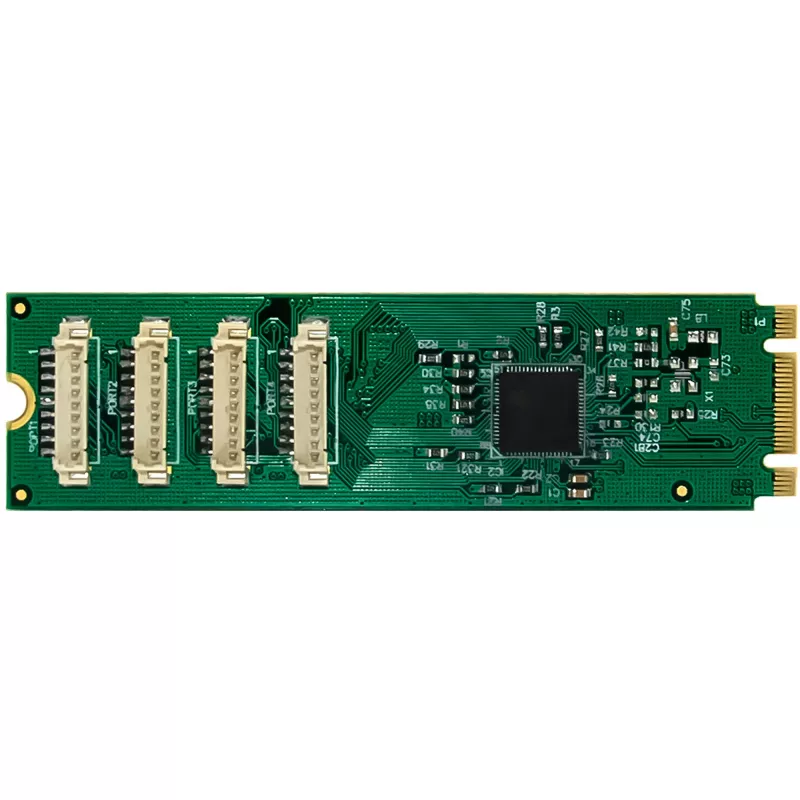

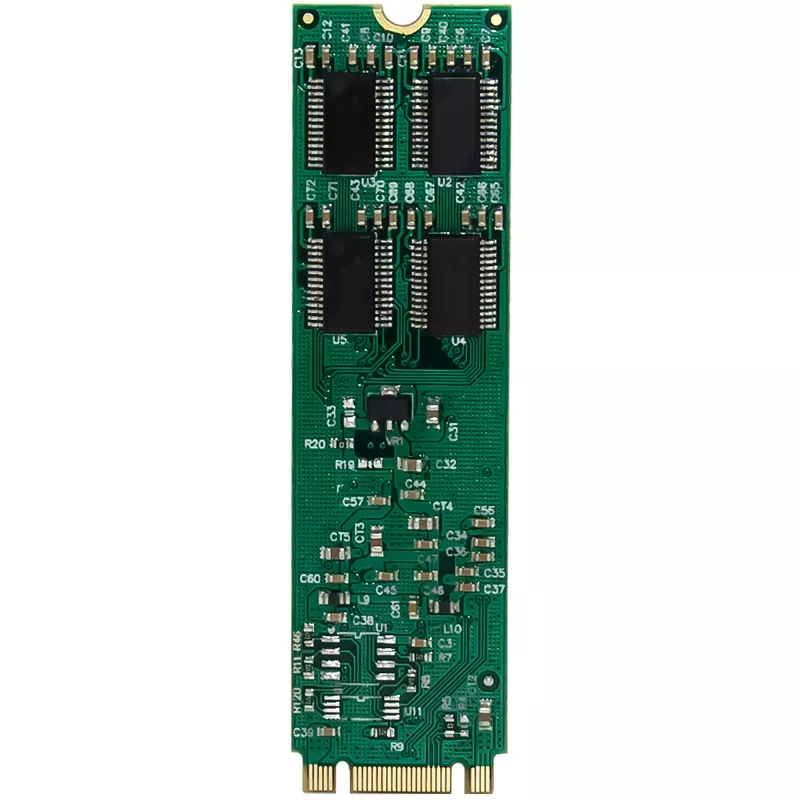

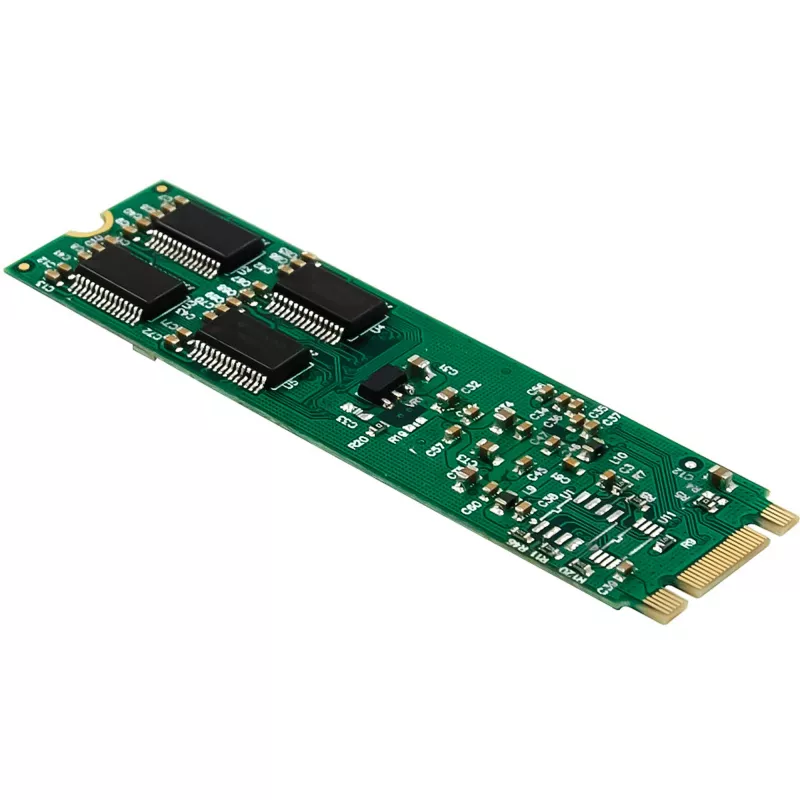

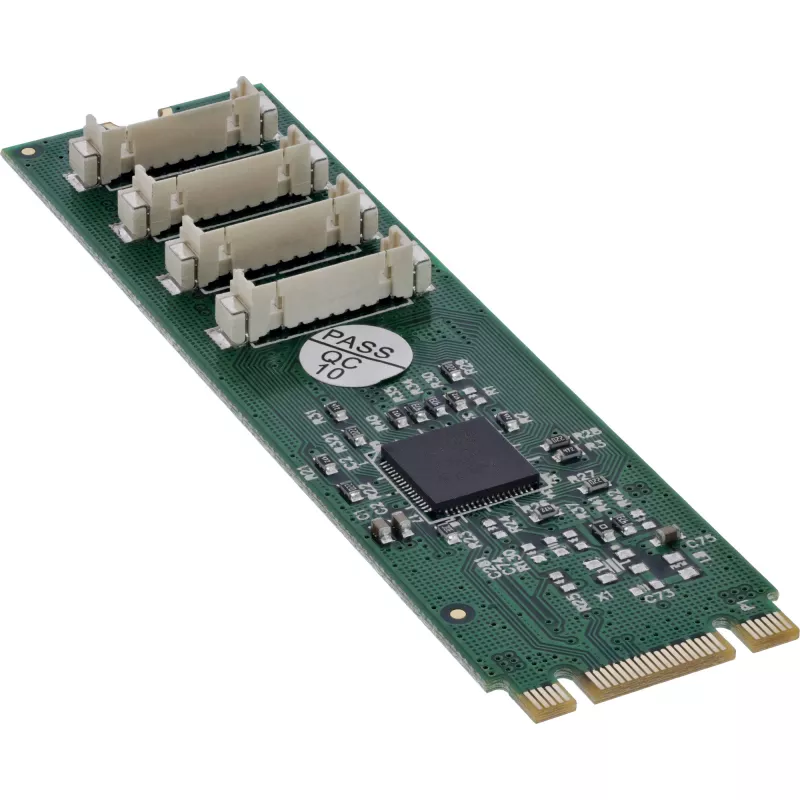

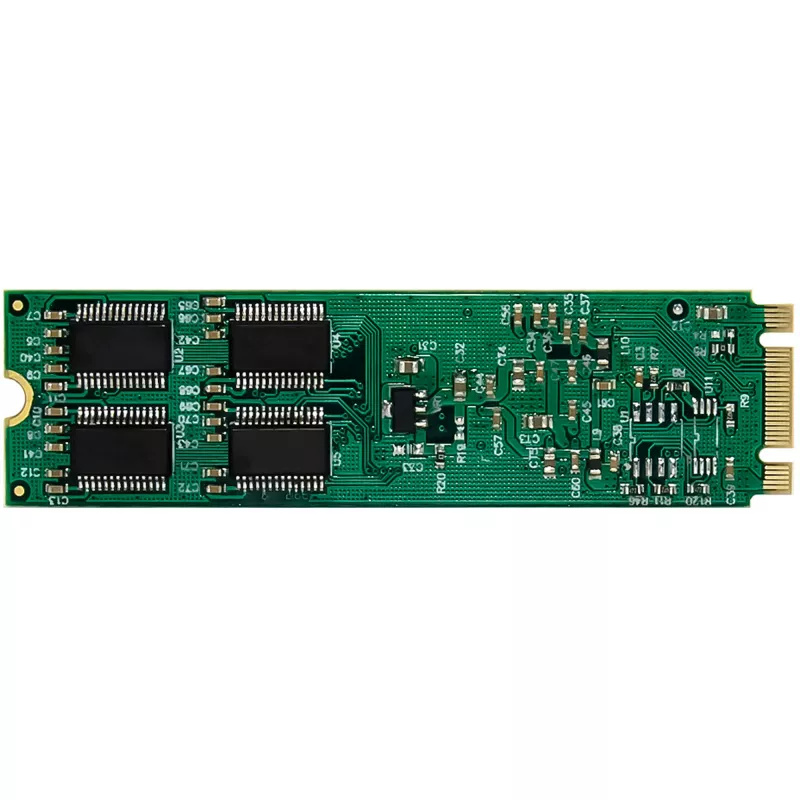

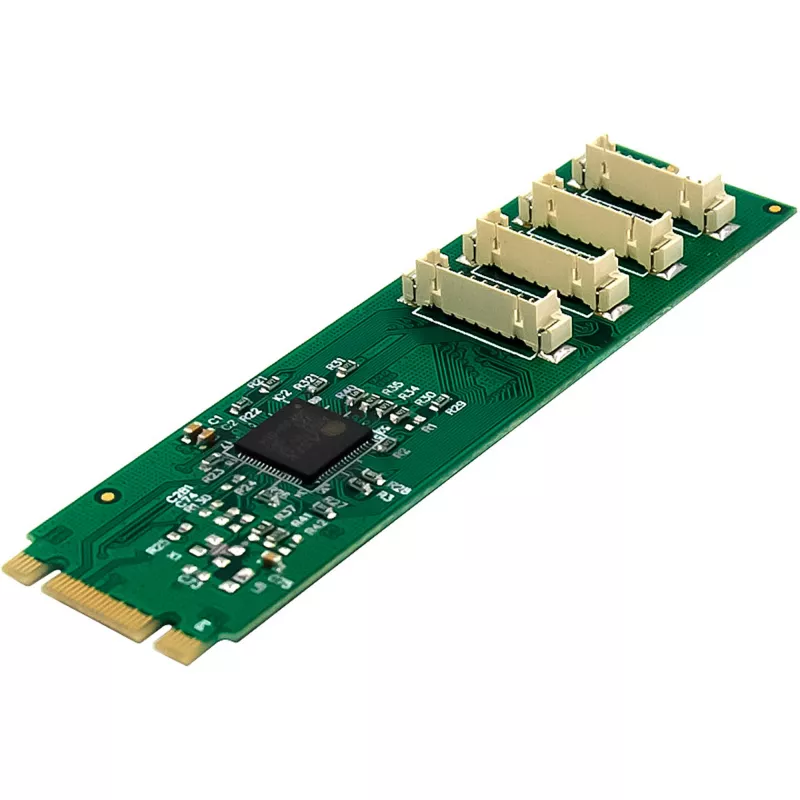

InLine 76660W iekšējais seriālais adapteris M.2 vīr. ASIX AX99100 4 Gbit/s

Paplašināšanas karte M.2 pārveidošanai uz 4 seriālajiem 9-pinu savienotājiem
PCIe 3.0 x4 saskarnear atbalstu augstiem datu pārraides ātrumiem
Automātiska joslu noteikšana sāknēšanas laikāvienkāršai sistēmas integrācijai
Iebūvēts LED indikatorsdarbības aktivitātes attēlošanai
Saderīgs ar Windows un Linux

InLine® saskarnes karte M.2 uz 4 seriālajiem 9-pinu savienotājiemļauj izmantot līdz četrām seriālajām saskarnēm (DB9-9pin) un piedāvā jaudīgu pārveidošanu no M.2 uz seriālo komunikāciju. Karte ir aprīkota ar PCIe 3.0 x4 saskarniun atbalsta datu pārraides ātrumu līdz 4 Gb/s.
Automātiska joslu noteikšana sāknēšanas laikā nodrošina nevainojamu sistēmas integrāciju. Karte tiek barota tieši caur PCIe kopni (3,3 V). Piegādes komplektā ietilpst arī zema profila slotu kronšteini, lai karti varētu izmantot arī kompaktākās sistēmās.
Tehniskie dati:

Kopnes veids un PCIe: PCIe 3.0 x4 (maksimālais joslas platums līdz 4 Gb/s)
Kontrolieris/mikroshēmojums: ASIX AX99100
Porti – saskarnes:
1 x M.2 slots (Key M) moduļa savienojumam
4 x seriālie 9-pinu savienotāji (DB9-9pin)

Saderīgie moduļu izmēri: 2230, 2242, 2260, 2280
Izmēri: 22 mm x 80 mm (M.2 plate)
Darba temperatūra: -40 °C līdz +85 °C

Funkcijas:

Automātiska joslu noteikšana sāknēšanas procesa laikā
LED indikators lasīšanas/rakstīšanas aktivitāšu attēlošanai
Barošana caur PCIe kopni (3,3 V)
Nav nepieciešama draiveru instalēšana

Sistēmas prasības:Aparatūra:

Brīvs PCIe x4 slots (saderīgs arī ar x8 vai x16 slotiem)
Mātesplate ar PCIe 3.0 vai augstāku

Operētājsistēmu saderība:

Windows: 11, 10, 8.1, 8, 7
Windows Server: 2012 R2
Linux: no kodola versijas 2.6

Piegādes komplekts:

1 x InLine® saskarnes karte M.2 uz 4 seriālajiem 9-pinu savienotājiem

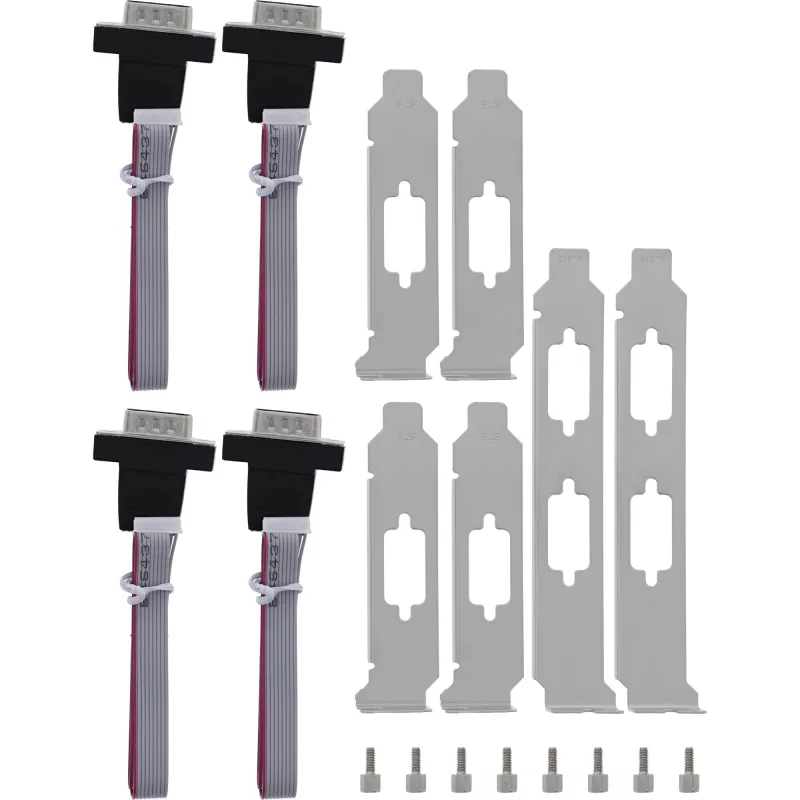

4 x zema profila slotu kronšteini
2 x augsta profila slotu kronšteini

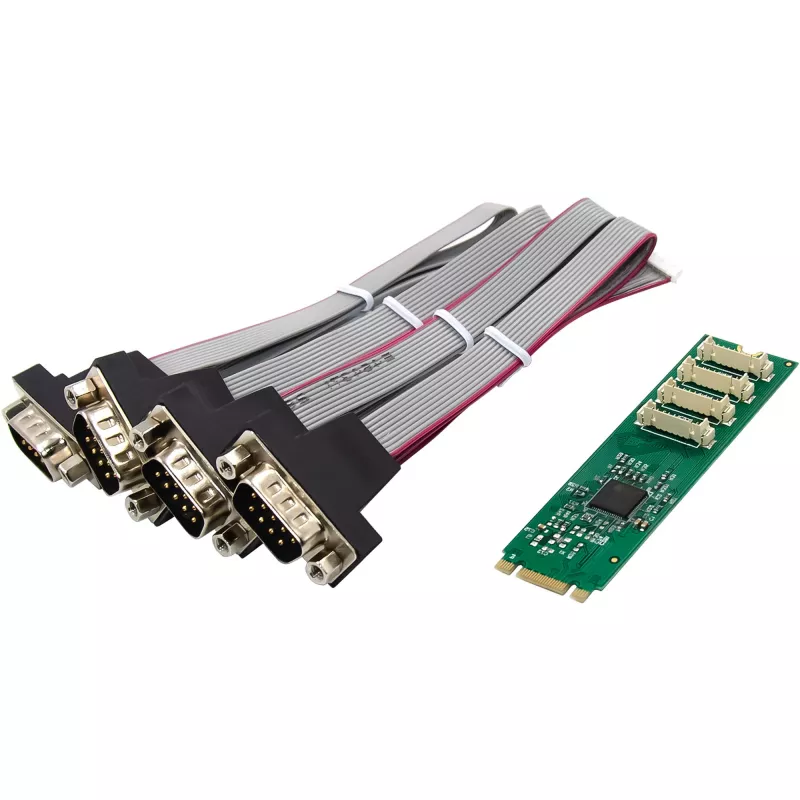

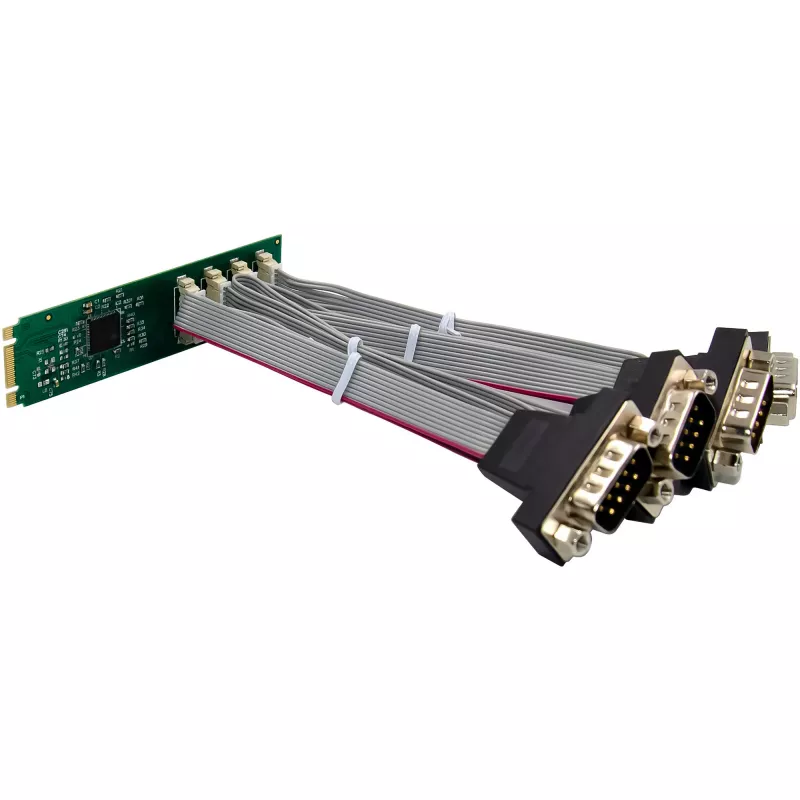

4 x DB9 9-pinu seriālie kabeļi (20 cm)
10 x skrūve
1 x draiveru CD
1 x lietotāja rokasgrāmata (vācu/angļu)
Darba temperatūra: 0° C – 55° C
Uzglabāšanas temperatūra: -40° C – 70° C
Mitrums: 10% - 90% nekondensējošs

InLine 76660W. Resursdatora saskarne: M.2, Izejas saskarne: Seriālā, Resursdatora saskarnes dzimums: Vīrišķais. Izcelsmes valsts: Taivāna. Mikroshēmojums: ASIX AX99100, Datu pārraides ātrums (maks.): 4 Gbit/s. Barošanas avota ieejas spriegums: 3,3 V. Windows operētājsistēmas atbalstītas: Windows 10, Windows 11, Windows 7, Windows 8, Windows 8.1, Linux operētājsistēmas atbalstītas: Kernel 2.6.31, Kernel 2.6.33, Kernel 3.12, Kernel 3.17, Kernel 3.3, Kernel 4.6.4, Linux Kernel..., Servera operētājsistēmas atbalstītas: Windows Server 2012 R2

Kā lietot

Instalējiet atbilstošu M.2 moduli (Key M, izmēri 2230–2280) adaptera M.2 slotā. Ievietojiet adapteri brīvā PCIe x4/x8/x16 slotā uz mātesplates; karte saņems strāvu no PCIe kopnes. Pievienojiet seriālās ierīces četriem DB9 portiem, izmantojot piegādātos kabeļus. Karte veic automātisku joslu noteikšanu sāknēšanas laikā. Pārliecinieties, ka izvēlētais M.2 modulis ir saderīgs ar jūsu sistēmu, un droši nostipriniet adapteri, izmantojot piegādātos kronšteinus un skrūves.

Ieteikumi

Stabilai darbībai izmantojiet PCIe slotu, kas atbalsta PCIe 3.0, un pirms kritisko ierīču pievienošanas pārbaudiet operētājsistēmas saderību. Izvēlieties pareizo M.2 moduļa izmēru iebūvētajam slotam un, instalējot kompaktās sistēmās, nostipriniet karti ar atbilstošo profila kronšteinu.
