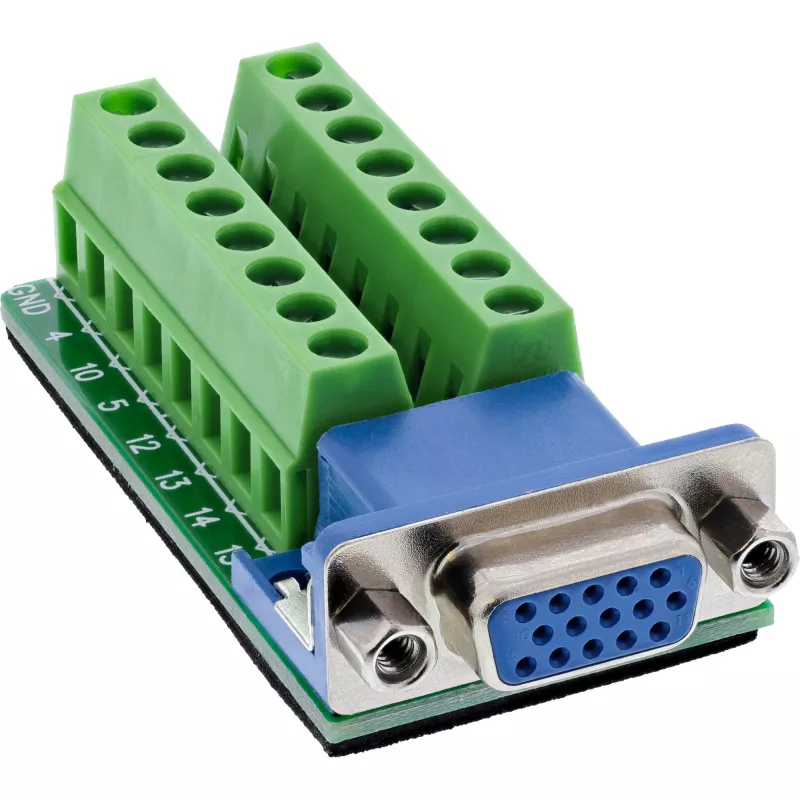

InLine 92503A vadu savienotājs, kontaktu bloks, VGA (HD15), zils, zaļš

Laika ietaupījums uzstādīšanas laikā: Ātra vadu pievienošana, izmantojot skrūvspaiļu kontaktus 18–26 AWG – ar instrumenta palīdzību, izmantojot plakanas spraugas skrūvgriezi ≤ 2,5 mm.
Stabils savienojums, pateicoties skrūvējamai fiksācijai: VGA ligzda (HD15) ir aprīkota ar montāžas vītni (UNC #4-40) un nodrošina drošu mehānisku fiksāciju ar atbilstošajiem savienotājiem – vibrācijas izturīgu un ilgtspējīgu.
Daudzpusīgi rūpnieciski lietojumi: Ideāli signālu pārraidei vizualizācijas, testēšanas iekārtās, laboratorijas lietojumos, vadības sistēmās un prototipēšanā.
Kompakts dizains: Ar tikai 63,8 mm platumu kontaktu bloku var integrēt esošajās sistēmās, taupot vietu – pat tur, kur telpa ir ierobežota.
Augsta signāla kvalitāte:Izolācijas pretestība ≥ 10 MΩ pie 300 V līdzstrāvas un nominālā strāva 0,7 A uz kontaktu nodrošina uzticamu signālu pārraidi – pat zem nepārtrauktas slodzes un rūpnieciskās vidēs.

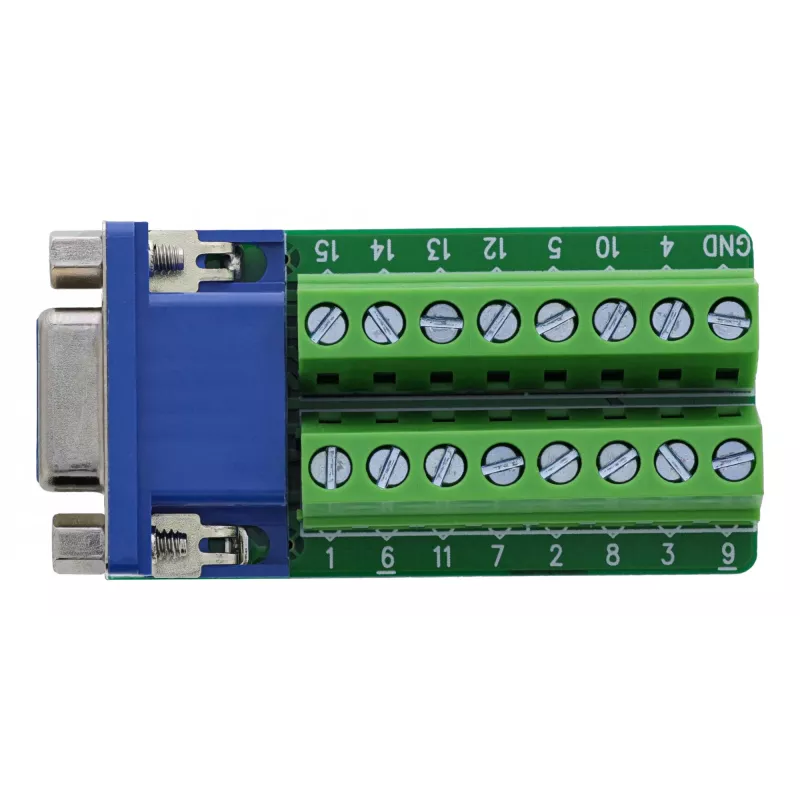

InLine® VGA (HD15) kontaktu bloks ar ligzdu 2 rindu izpildījumā piedāvā praktisku risinājumu atvērtai analogo attēlu vai vadības signālu vadošanai – piem., testa stendos, laboratorijas lietojumos vai prototipēšanā. Skrūvspaiļu kontakti ar spiediena plāksni ļauj pievienot viendzīslas vadus diapazonā no 18–26 AWG bez lodēšanas vai īpašiem instrumentiem. Iedarbināšana notiek ar instrumenta palīdzību, izmantojot plakanas spraugas skrūvgriezi ≤ 2,5 mm.
VGA ligzda ir aprīkota ar iebūvētu montāžas vītni (UNC #4-40), kas nodrošina drošu mehānisku savienojumu ar atbilstošajiem savienotājiem – pat vibrācijas vai biežas kustības gadījumā. Kompaktais dizains ar tikai 63,8 mm garumu ļauj taupīt vietu, integrējot, piem., korpusos vai testa iekārtās. EVA izolācijas slānis nodrošina papildu aizsardzību, montējot uz vadošām virsmām.

VGA saskarne:HD15, sievišķais savienotājs, 2 rindas
Savienojuma tehnoloģija:Skrūvspaile ar spiediena plāksni
Savienojuma diapazons:18–26 AWG
Iedarbināšana:Ar plakanas spraugas skrūvgriezi ≤ 2,5 mm
Nominālā strāva: 0,7 A uz kontaktu
Maks. darba spriegums: 100 V starp diviem signāliem
Izolācijas pretestība:≥ 10 MΩ @ 300 V līdzstrāvas
Darba temperatūra:–20 °C līdz +105 °C
Izolācijas slānis:EVA izolācija apakšpusē
Izmēri:aptuveni 64 × 31 × 18 mm (G × P × A)

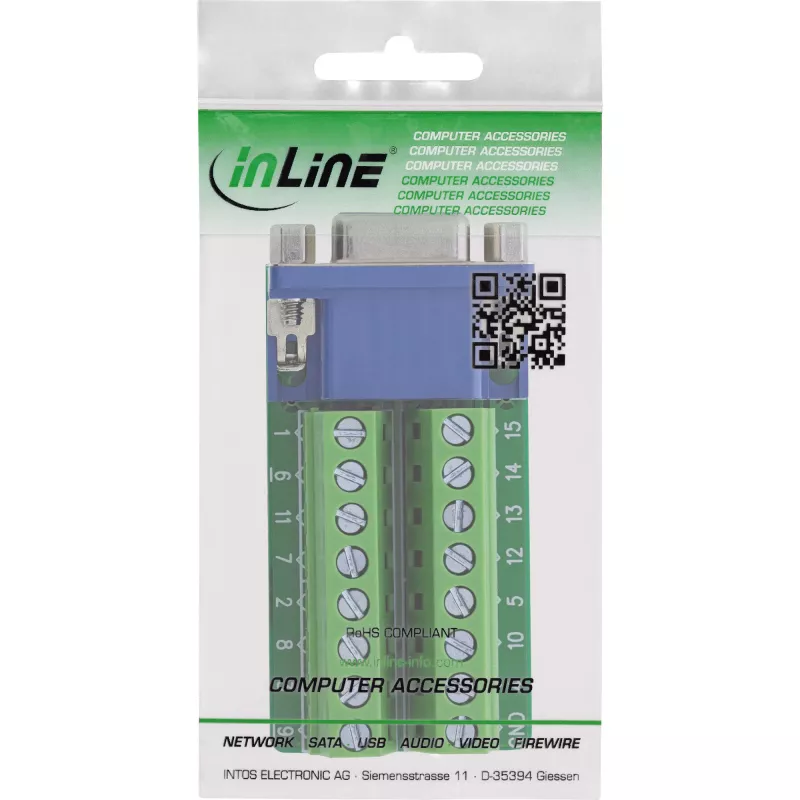

InLine 92503A. Savienotājs(-i): kontaktu bloks, VGA (HD15), Produkta krāsa: zils, zaļš, Savienotāja dzimums: sievišķais. Atbilstības sertifikāti: TÜV zīme, RoHS. Izmēri (PxDxA): 31 x 64 x 18 mm, Svars: 34 g, Platums: 31 mm. Daudzums iepakojumā: 1 gab., Iepakojuma platums: 100 mm, Iepakojuma dziļums: 165 mm. Izcelsmes valsts: Taivāna
