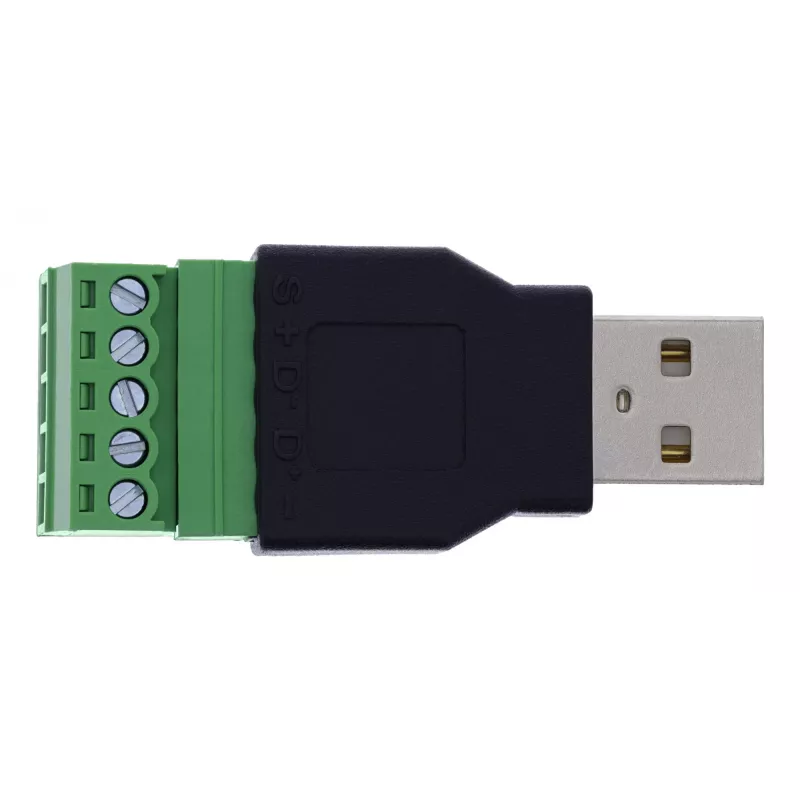

InLine 92504A vadu savienotājs USB-A / spaiļu bloks, 5 kontaktu, melns, zaļš

Laika ietaupījums uzstādīšanas laikā: Ātra vadu pievienošana, izmantojot skrūvju spailes 16–26 AWG – ar instrumentu palīdzību, izmantojot plakanas galvas skrūvgriezi ≤ 2,5 mm.
Skaidrs spaiļu izvietojums un drošs kontakts: 5 kontaktu spailes ar spiediena plāksni, skaidri marķētas 1: –, 2: D+, 3: D–, 4: +, 5: S (ekrāns) – ideāli piemērots servisam, testēšanai un prototipēšanai.
Daudzpusīga rūpnieciska izmantošana: Ātrai USB 2.0 signālu savienošanai testa iekārtās, laboratorijās, nodošanā ekspluatācijā vai traucējummeklēšanā – lodēšana nav nepieciešama.
Kompakts dizains: Tikai aptuveni 50 mm kopējais garums; to var arī integrēt šaurās iekārtās vai adapteru sloksnēs, lai ietaupītu vietu.
Augsta signāla kvalitāte:Izolācijas pretestība ≥ 10 MΩ pie 300 V līdzstrāvas un nominālā strāva 0,7 A uz kontaktu nodrošina uzticamu signāla pārraidi – pat nepārtrauktas slodzes apstākļos un rūpnieciskā vidē.

InLine® USB-A spaiļu bloka adapteris piedāvā praktisku risinājumu USB-2.0 signālu pārvadei uz 5 kontaktu spaiļu bloku bez lodēšanas vai kabeļa savienojuma. Tipiski pielietojumi ir servisa, testa iekārtu, izstrādes vai prototipēšanas jomās.

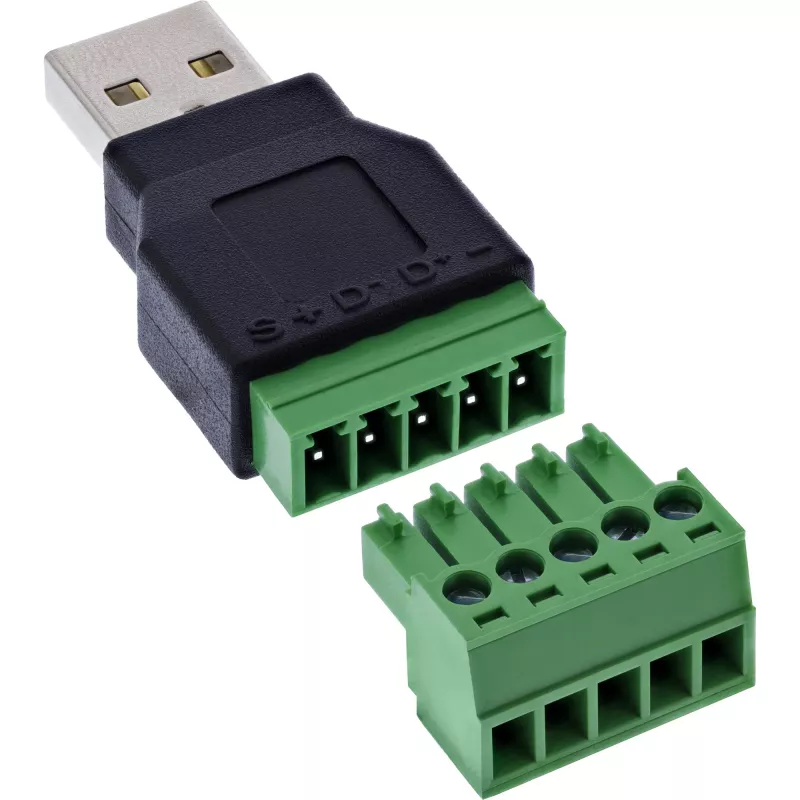

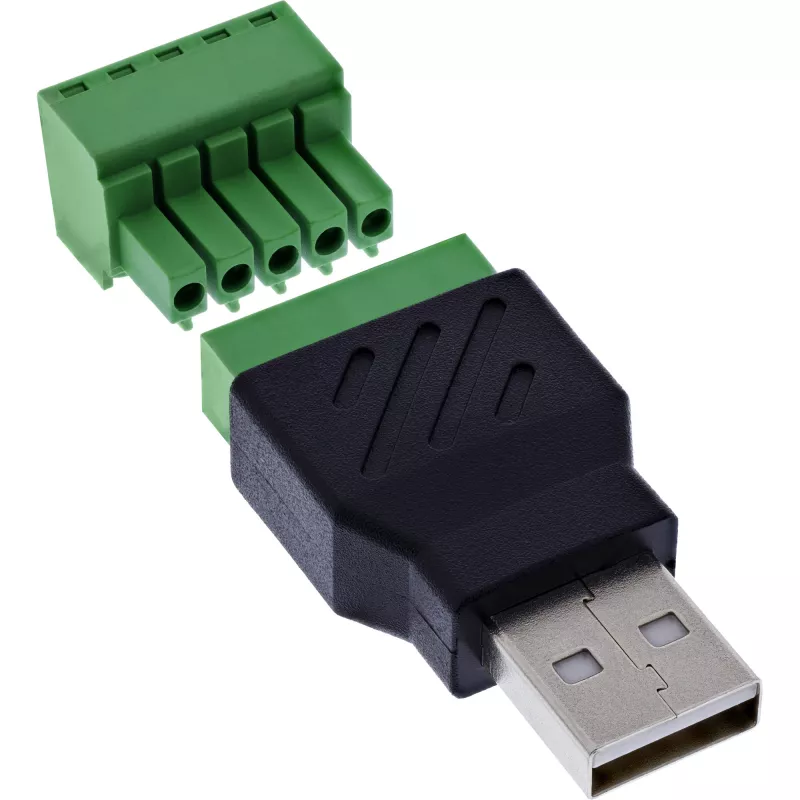

Standarta izmēra USB-A savienotājs ir tieši savienots ar 5 kontaktu skrūvju spaiļu bloku. Skaidrais spaiļu marķējums – 1: Zeme (–), 2: D+, 3: D–, 4: Spriegums (+), 5: Ekrāns (S) – nodrošina vienkāršu un uzticamu signāla piešķiri. Spaiļu savienojumi ar 5,0 mm soli atbalsta atsevišķus vadus diapazonā no 16 līdz 26 AWG.
Vadu pievienošana tiek veikta ar plakanas galvas skrūvgrieža palīdzību. Pateicoties kompaktajam korpusam, adapteris ir īpaši vietu taupošs – piemēram, testa iekārtās, mobilās mērīšanas stacijās vai laboratorijās.

USB saskarne:USB-A 2.0, spraudnis
Kontaktu skaits / piešķire:5 spailes / 1: – / 2: D+ / 3: D– / 4: + / 5: S
Savienojuma tehnoloģija:Skrūvju spaile ar spiediena plāksni, 5,0 mm solis
Savienojuma diapazons:16–26 AWG
Piedziņa:Ar plakanas galvas skrūvgriezi ≤ 2,5 mm
Nominālā strāva:0,7 A uz kontaktu
USB darba spriegums (VBUS):5 V līdzstrāva
Pārbaudes spriegums (izolācijas pretestība):300 V maiņstrāva / 1 minūte
Izolācijas pretestība:≥ 10 MΩ @ 300 V līdzstrāva
Darba temperatūra:–20 °C līdz +105 °C
Izolācijas slānis:EVA izolācija apakšpusē
Izmēri:aptuveni 50 × 21 × 14 mm (G × P × A)

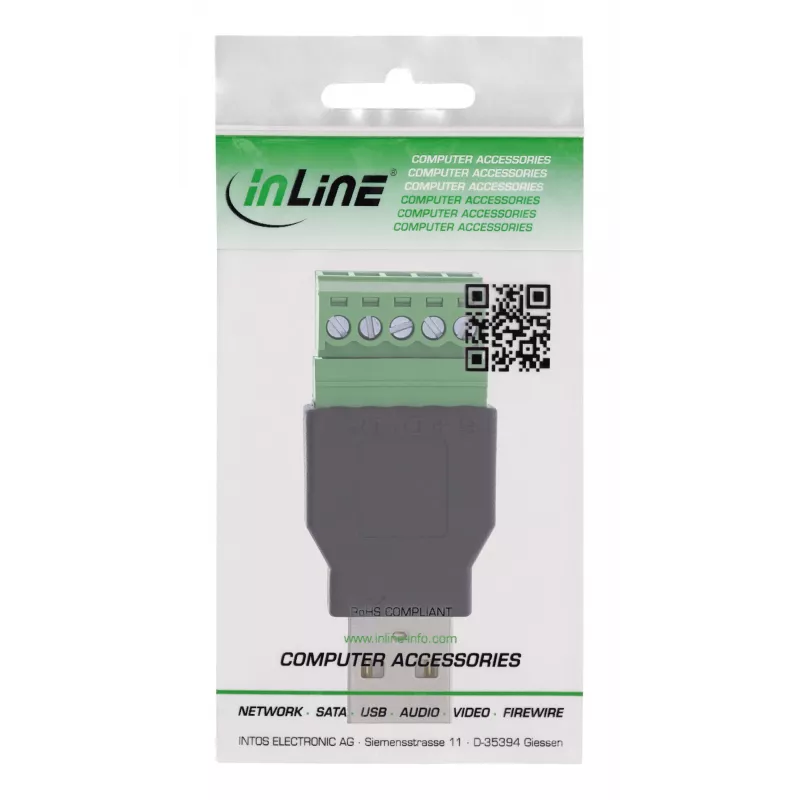

InLine 92504A. Savienotājs(-i): USB-A / spaiļu bloks, 5 kontaktu, Produkta krāsa: melna, zaļa, Savienotāja dzimums: vīrišķais/sievišķais. Atbilstības sertifikāti: RoHS, TÜV marķējums. Izmēri (PxDxA): 21 x 50 x 14 mm, Svars: 11 g, Platums: 21 mm. Daudzums iepakojumā: 1 gab., Iepakojuma platums: 70 mm, Iepakojuma dziļums: 135 mm. Izcelsmes valsts: Taivāna

Kā lietot

Ievietojiet USB-A spraudni resursdatora vai ierīces USB-A ligzdā. Noņemiet izolāciju un sagatavojiet atsevišķus vadus (16–26 AWG), ievietojiet katru dzīslu atbilstošajā numurētajā spailē (no 1 līdz 5) un pievelciet skrūvi, izmantojot plakanas galvas skrūvgriezi (≤ 2,5 mm), līdz tā ir droši nostiprināta. Izmantojiet skaidro spaiļu marķējumu, lai pareizi piešķirtu zemi, D+, D–, VBUS un ekrānu. Adapteris nodrošina ātru savienošanu un atvienošanu testēšanai vai pagaidu iestatījumiem bez lodēšanas.

Ieteikumi

Lai nodrošinātu uzticamu ilgtermiņa darbību, pārliecinieties, ka vada šķērsgriezums ir norādītajā 16–26 AWG diapazonā, pievelciet skrūves, lai panāktu drošu kontaktu, nepakļaujiet adapteri temperatūrai ārpus –20 °C līdz +105 °C diapazona un ierobežojiet strāvu uz kontaktu līdz 0,7 A. Izmantojiet adapteri galvenokārt USB-2.0 signālu pārraidei un pagaidu vai testa lietojumiem, nevis pastāvīgai lielas strāvas barošanai.
