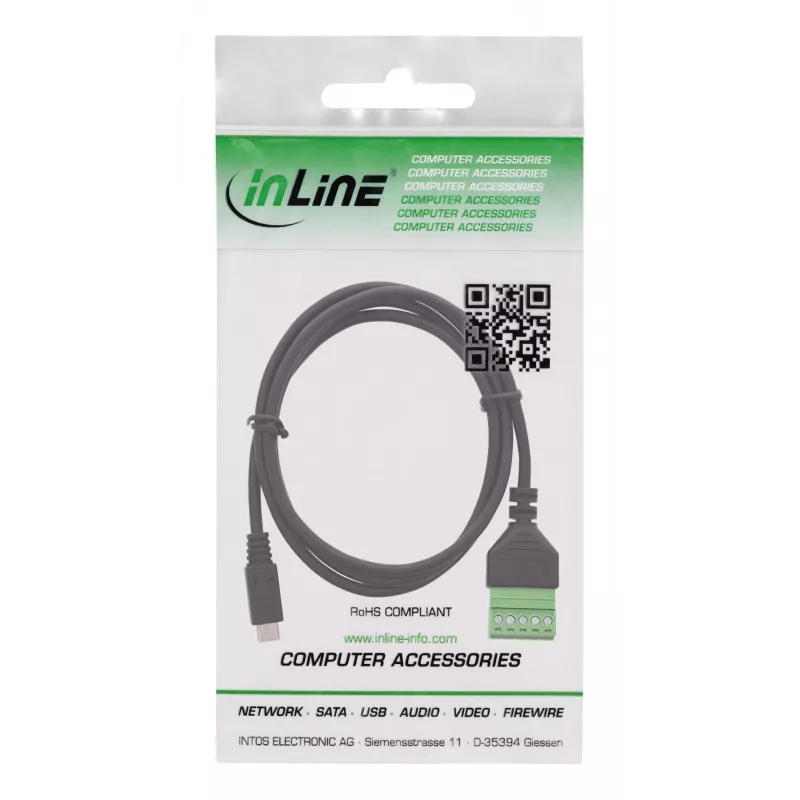

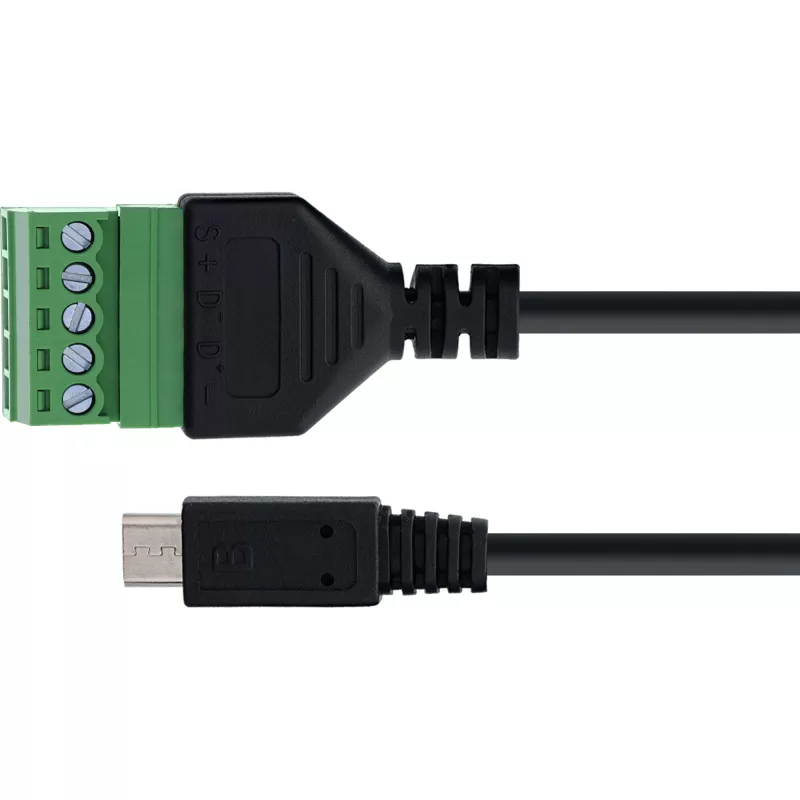

InLine 92504C vadu savienotājs Micro USB / spaiļu bloks, 5 kontaktu, melns, zaļš

Laika ietaupījums uzstādīšanas laikā: Ātra vadu pieslēgšana ar skrūvspailēm 16–26 AWG – ar instrumentu, izmantojot plakanas galvas skrūvgriezi ≤ 2,5 mm.
Integrēts USB kabelis elastīgiem lietojumiem: 1 metru garais savienojuma kabelis nekavējoties savieno sistēmas – bez papildu piederumiem vai lodēšanas.
Skaidra spaiļu piešķiršana un drošs kontakts: 5 kontaktu spailes ar spiediena plāksni, skaidri marķētas 1: –, 2: D+, 3: D–, 4: +, 5: S (ekrāns) – ideāli piemērotas servisam, testēšanai un prototipēšanai.
Daudzpusīga izmantošana rūpniecībā:Ātrai USB 2.0 signālu pieslēgšanai testa iekārtās, laboratorijās, nodošanā ekspluatācijā vai traucējummeklēšanā – bez lodēšanas.
Augsta signāla kvalitāte:Izolācijas pretestība ≥ 10 MΩ pie 300 V līdzstrāvas un nominālā strāva 0,7 A uz kontaktu nodrošina uzticamu signāla pārraidi – pat nepārtrauktas slodzes apstākļos un rūpnieciskā vidē.

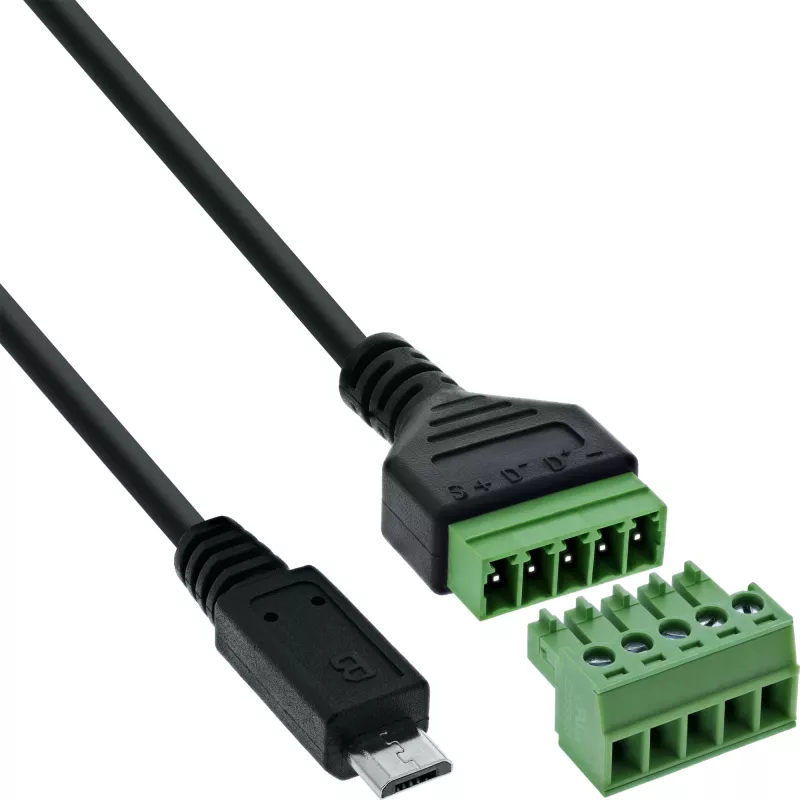

InLine® Micro USB 2.0 spaiļu bloka adapteris ar 5 vadu savienojuma kabeli apvieno spraudņa USB savienojuma priekšrocības ar atvērtu signāla vadu elastību. Mikro USB savienotājs ir tieši savienots ar 5 kontaktu skrūvspaili – ideāli piemērots testa stacijām, diagnostikas ierīcēm, iegultajām sistēmām vai laboratorijām.
Spailes ir skaidri marķētas (1: zeme, 2: D+, 3: D–, 4: spriegums, 5: ekrāns) un nodrošina skaidru un uzticamu signālu piešķiršanu. Pieslēguma diapazonu 16–26 AWG nodrošina spiediena plākšņu skrūvspailes ar 5,0 mm režģa soli. Vadu pievienošana tiek veikta ar instrumentu, izmantojot plakanas galvas skrūvgriezi ≤ 2,5 mm.
Integrētais savienojuma kabelis (1 m) samazina vadu pievienošanas darbu un palielina mobilitāti – piemēram, mobilām testa ierīcēm, izstrādes platēm vai mašīnu pieslēgumiem. EVA izolācijas slānis nodrošina papildu aizsardzību, montējot uz vadošām virsmām.

USB saskarne: Micro USB 2.0, spraudnis
Kabeļa garums:apm. 1 m (PVC, pastāvīgi integrēts)
Kontaktu skaits / piešķiršana:5 spailes / 1: – / 2: D+ / 3: D– / 4: + / 5: S
Savienojuma tehnoloģija:Skrūvspaile ar spiediena plāksni, 5,0 mm solis
Pieslēguma diapazons:16–26 AWG
Aktivizēšana:Ar plakanu skrūvgriezi ≤ 2,5 mm
Nominālā strāva: 0,7 A uz kontaktu
USB darba spriegums (VBUS):5 V līdzstrāva
Testa spriegums (izolācijas pretestība):300 V maiņstrāva / 1 minūte
Izolācijas pretestība:≥ 10 MΩ @ 300 V līdzstrāva
Darba temperatūra:–20 °C līdz +105 °C
Izolācijas slānis:EVA izolācija apakšpusē
Izmēri:Spaiļu bloks apm. 50 × 21,2 × 18,4 mm (G × P × A)

InLine 92504C. Savienotājs(-i): Micro USB / spaiļu bloks, 5 kontaktu, Produkta krāsa: melns, zaļš, Savienotāja dzimums: vīrišķais/sievišķais. Atbilstības sertifikāti: RoHS, TÜV marķējums. Izmēri (PxGxA): 20 x 1000 x 11 mm, Svars: 31 g, Kabeļa garums: 1 m. Daudzums iepakojumā: 1 gab., Iepakojuma platums: 100 mm, Iepakojuma dziļums: 165 mm. Izcelsmes valsts: Taivāna

Kā lietot

Pievienojiet mikro USB spraudni resursdatoram vai ierīcei. Noņemiet vadu galu izolāciju norādītajā 16–26 AWG diapazonā, ievietojiet tos atbilstošajās marķētajās spaiļu pozīcijās (1 līdz 5) un nostipriniet katru vadu, pievelkot skrūvspaili ar plakanas galvas skrūvgriezi (≤ 2,5 mm). Nodrošiniet, lai kabeļa vedums un EVA izolētā apakšpuse nesaskartos ar asām vadošām malām. Pastāvīgi integrētais kabelis novērš nepieciešamību pēc papildu savienotājiem vai lodēšanas.

Ieteikumi

Izmantojiet adapteri pagaidu vai daļēji pastāvīgiem savienojumiem testa, diagnostikas vai prototipēšanas vidēs. Nepārtrauktas augstas strāvas lietojumiem izvēlieties atbilstošu USB vadu un pārbaudiet, vai 0,7 A uz kontaktu atbilst jūsu jaudas prasībām. Nepakļaujiet savienotāju un spailes šķidrumu iedarbībai un pārbaudiet savienojumus pirms sprieguma pieslēgšanas.
