InLine 92504D vada savienotājs Micro USB / spaiļu bloks, 5 kontaktu Melns, Zaļš

Laika ietaupījums uzstādīšanas laikā: Ātra vadu pievienošana, izmantojot skrūvju spailes 16–26 AWG – instrumenta atbalstam ar plakanas galviņas skrūvgriezi ≤ 2,5 mm.
Integrēts USB kabelis elastīgām lietojumprogrammām: 1 metru garais savienojuma kabelis nekavējoties savieno sistēmas – bez papildu piederumiem vai lodēšanas.
Skaidrs spaiļu piešķīrums un drošs kontakts: 5 kontaktu spailes ar spiediena plāksni, skaidri marķētas 1: –, 2: D+, 3: D–, 4: +, 5: S (ekrāns) – ideāli piemērotas apkalpošanai, testēšanai un prototipēšanai.
Daudzpusīga izmantošana rūpniecībā: Ātrai USB 2.0 signālu pieslēgšanai testa iestatījumos, laboratorijās, iedarbināšanas vai traucējummeklēšanas laikā – bez lodēšanas.
Augsta signāla kvalitāte: Izolācijas pretestība ≥ 10 MΩ pie 300 V līdzstrāvas un nominālā strāva 0,7 A vienam kontaktam nodrošina uzticamu signāla pārraidi – pat pie nepārtrauktas slodzes un rūpnieciskā vidē.

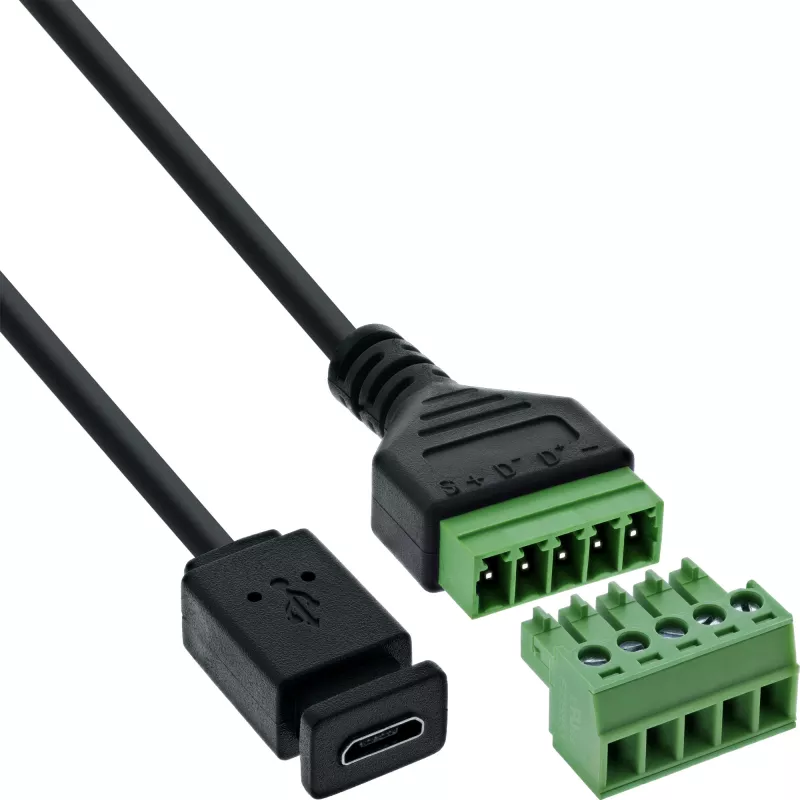

InLine® Micro USB 2.0 spaiļu bloka adapteris ar 5 vadu savienojuma kabeli apvieno stabila USB savienojuma priekšrocības ar atvērto signālu vadu elastību. Mini USB ligzda ir pastāvīgi savienota ar 5 kontaktu skrūvju spaiļu bloku – ideāli piemērota testēšanas stendiem, diagnostikas ierīcēm vai iegultajām sistēmām.
Skrūvju spailes ir skaidri marķētas (1: zeme, 2: D+, 3: D–, 4: spriegums, 5: ekrāns) un nodrošina drošu un nepārprotamu signālu piešķīrumu. Spaiļu savienojumi ar 5,0 mm soli atbalsta vadus diapazonā no 16–26 AWG. Vadu pievienošana tiek veikta ar instrumenta palīdzību, izmantojot plakanas galviņas skrūvgriezi ≤ 2,5 mm.
Integrētais 1 metru garais savienojuma kabelis samazina vadu pievienošanas darbu un ļauj to nekavējoties izmantot – piemēram, vadības sistēmās, testēšanas sistēmās vai mobilajās testēšanas stacijās. EVA izolācijas slānis apakšpusē nodrošina papildu aizsardzību, uzstādot uz vadošām virsmām.

USB saskarne:Micro USB 2.0, ligzda
Kabeļa garums:aptuveni 1 m (PVC, pastāvīgi integrēts)
Kontaktu skaits / piešķīrums:5 spailes / 1: – / 2: D+ / 3: D– / 4: + / 5: S
Savienojuma tehnoloģija:Skrūvju spaile ar spiediena plāksni, 5,0 mm solis
Savienojuma diapazons:16–26 AWG
Iedarbināšana:Ar plakanas asmeņa skrūvgriezi ≤ 2,5 mm
Nominālā strāva:0,7 A vienam kontaktam
USB darba spriegums (VBUS):5 V līdzstrāva
Testa spriegums (izolācijas pretestība):300 V maiņstrāva / 1 minūte
Izolācijas pretestība:≥ 10 MΩ pie 300 V līdzstrāvas
Darba temperatūra:–20 °C līdz +105 °C
Izolācijas slānis:EVA izolācija apakšpusē
Izmēri:Spaiļu bloks aptuveni 50 × 21,2 × 18,4 mm (G × P × A)

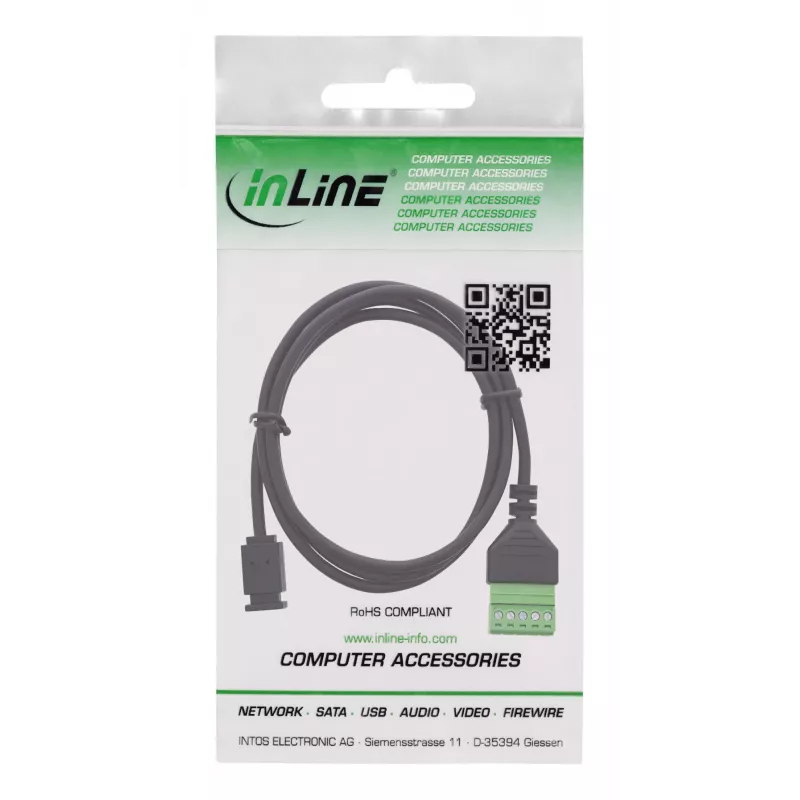

InLine 92504D. Savienotājs(-i): Micro USB / spaiļu bloks, 5 kontaktu, Produkta krāsa: Melns, Zaļš, Savienotāja dzimums: Sieviešu/Sieviešu. Atbilstības sertifikāti: RoHS, TÜV zīme. Izmēri (PxGxA): 20 x 1000 x 11 mm, Svars: 33 g, Kabeļa garums: 1 m. Daudzums iepakojumā: 1 gab., Iepakojuma platums: 100 mm, Iepakojuma dziļums: 165 mm. Izcelsmes valsts: Taivāna

Lietošanas pamācība

Pievienojiet adaptera mini USB 2.0 ligzdu atbilstošajam kontaktdakšas kabelim vai ierīcei. Noņemiet vadiem izolāciju atbilstošā garumā un ievietojiet tos atbilstošajās marķētajās skrūvju spailēs (1: zeme, 2: D+, 3: D–, 4: VBUS, 5: ekrāns). Nostipriniet katru dzīslu ar spiediena plāksni, izmantojot plakanas galviņas skrūvgriezi ar asmeņa platumu ≤ 2,5 mm. Uzstādiet adapteri uz nevadošas virsmas vai izmantojiet EVA izolācijas slāni apakšpusē, novietojot to uz vadošām virsmām. Pastāvīgi integrētais 1 m kabelis ļauj nekavējoties izveidot savienojumu ar sistēmām bez papildu lodēšanas vai papildu kabeļiem.

Ieteikumi

Izmantojiet dzīslas norādītajā 16–26 AWG diapazonā un ievērojiet nominālo strāvu 0,7 A vienam kontaktam. Lai nodrošinātu uzticamu signāla integritāti, saglabājiet D+ un D– datu līnijas savītas un izvairieties no strāvas un datu līniju ciešas maršrutēšanas augsta trokšņa vidē. Nepārsniedziet USB darba spriegumu 5 V līdzstrāvā un izvairieties no eksponēšanas ārpus norādītā darba temperatūras diapazona.
