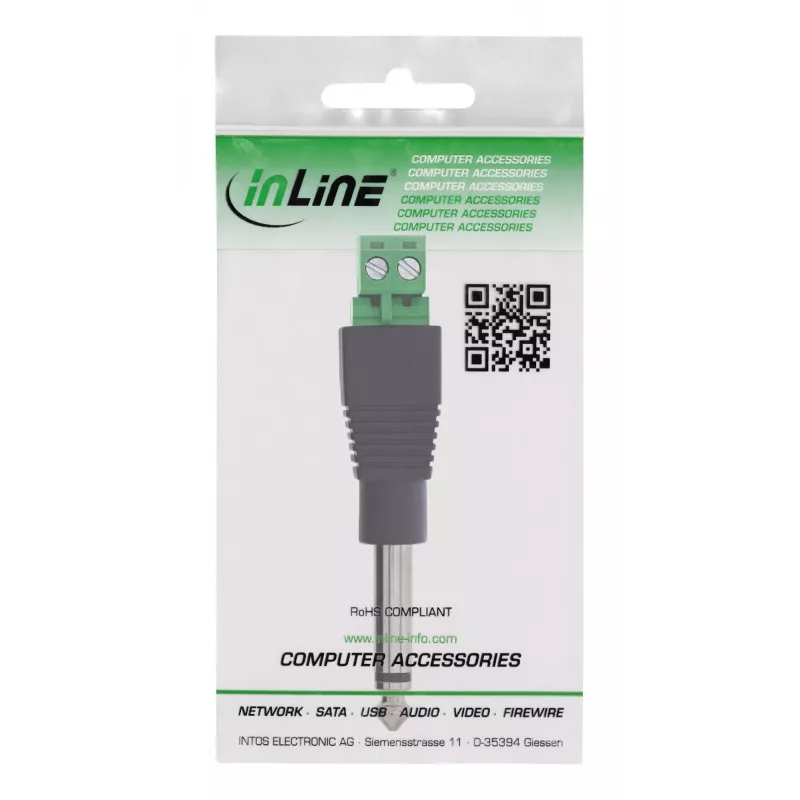

InLine 92504M vadu savienotājs 6,35 mm 2 kontaktu ligzda TS / Spaiļu bloks 2 spailes Melns, Zaļš

Laika ietaupījums uzstādīšanas laikā:Ātra elektroinstalācija, izmantojot skrūvju spailes 18–26 AWG – ar instrumentu palīdzību, izmantojot plakanas galvas skrūvgriezi ≤ 2,5 mm.
Uzticams mono audio savienojums:6,35 mm ligzdas spraudnis (TS) ar skaidri piešķirtiem kontaktiem (signāls/zeme) – ideāli piemērots audio tehnikai, testēšanas iekārtām vai vadības līnijām.
Sānu spaiļu sloksne kompaktai uzstādīšanai:Blakus esošas spailes 5,0 mm režģa izmērā nodrošina vietu taupošu integrāciju – piemēram, audio plauktos vai testēšanas vidēs.
Daudzpusīga izmantošana rūpniecībā:Analogai signālu elektroinstalācijai audio lietojumos, vadības ierīcēs, attīstības laboratorijās vai mērīšanas sistēmās.
Augsta signāla kvalitāte:Izolācijas pretestība ≥ 10 MΩ pie 300 V līdzstrāvas un nominālā strāva līdz 1 A uz kontaktu nodrošina stabilu un uzticamu signāla pārraidi rūpnieciskā vidē.

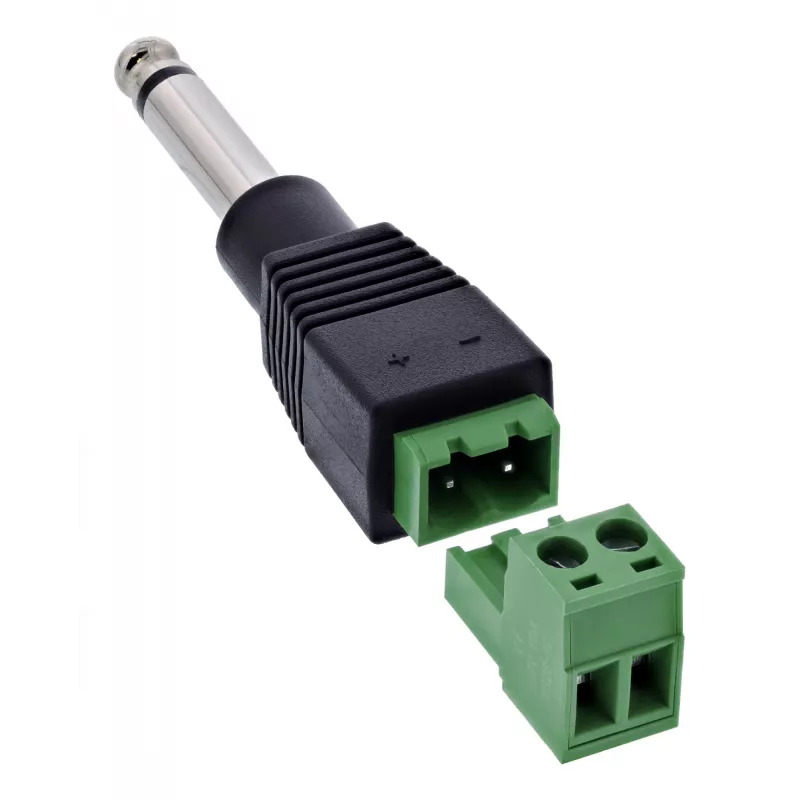

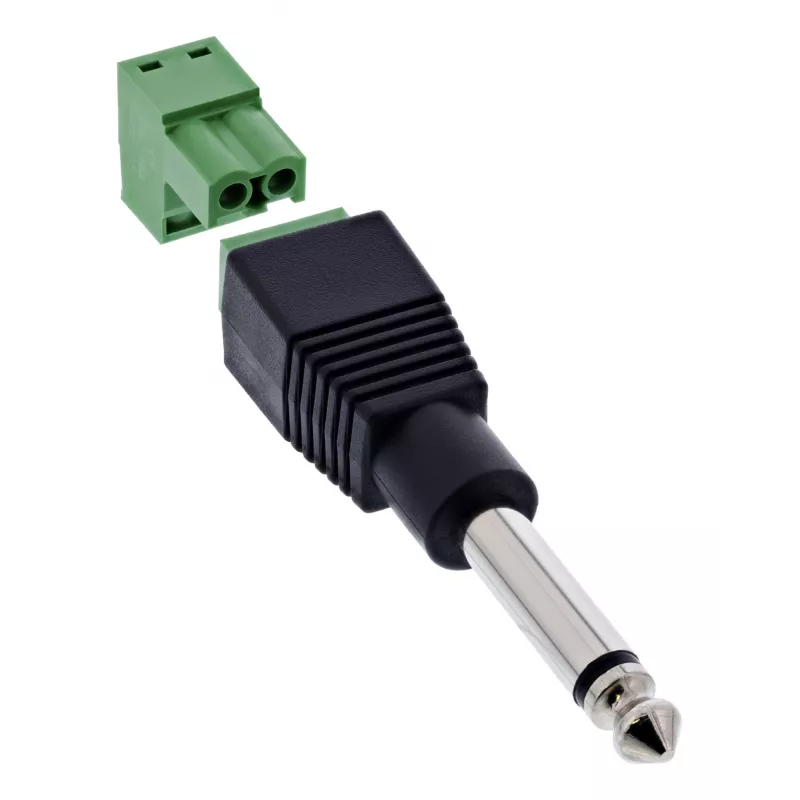

InLine® 6,35 mm ligzdas spraudnis (TS, mono) uz spaiļu bloka ļauj ātri un bez lodēšanas veikt analogo signālu elektroinstalāciju. Ideāli piemērots audio signāliem, vadības līnijām vai testēšanas iekārtām, šis adapteris piedāvā vienkāršu veidu, kā izveidot kontaktu – bez jebkādas lodēšanas.
2 polu skrūvju spaiļu sloksne ir skaidri marķēta: +(signāls), –(zeme). Tā atbalsta vadus diapazonā no 18–26 AWG un ļauj veikt elektroinstalāciju ar instrumentu palīdzību, izmantojot plakanas galvas skrūvgriezi ≤ 2,5 mm. Izturīgais korpuss ar EVA izolācijas slāni nodrošina drošu aizsardzību, montējot uz vadošas virsmas.
Pateicoties tā kompaktajai konstrukcijai, adapteris ir piemērots arī vietas ziņā kritiskām lietojumprogrammām – piemēram, audio plauktos, testēšanas sistēmās vai iegultos projektos.

Ligzdas savienojums:6,35 mm TS ligzdas spraudnis (2 kontaktu, mono)
Kontaktu skaits / spaiļu piešķīrums:2 spailes / + (signāls), – (zeme)
Savienojuma tehnoloģija:Skrūvju spaile ar spiediena plāksni, 5,0 mm solis
Savienojuma diapazons:18–26 AWG
Iedarbināšana:Ar plakanas galvas skrūvgriezi ≤ 2,5 mm
Nominālā strāva:1,0 A uz kontaktu
Maks. darba spriegums:100 V starp diviem signāliem
Izolācijas pretestība:≥ 10 MΩ @ 300 V līdzstrāva
Maks. vadītāja pretestība:5 omi
Darba temperatūra:–10 °C līdz +70 °C
Izolācijas slānis:EVA izolācija apakšpusē

InLine 92504M. Savienotājs(-i): 6,35 mm 2 kontaktu ligzda TS / Spaiļu bloks 2 spailes, Produkta krāsa: Melns, Zaļš, Savienotāja dzimums: Vīrietis/Sieviete. Atbilstības sertifikāti: RoHS, TÜV marķējums. Izmēri (PxAxDz): 16 x 80 x 16 mm, Svars: 14 g, Platums: 16 mm. Daudzums iepakojumā: 1 gab., Iepakojuma tilpums: 100 cm³, Iepakojuma veids: Polimaisiņš. Izcelsmes valsts: Taivāna

Kā lietot

Noņemiet vadītāja izolāciju atbilstošā garumā, ievietojiet vadu atbilstošajā skrūvju spailē (ievērojiet + = signāls, – = zeme) un pievelciet skrūvi, izmantojot plakanas galvas skrūvgriezi (maksimālais asmens platums 2,5 mm), līdz vadītājs ir droši nostiprināts. Pievienojiet 6,35 mm TS ligzdu atbilstošajai mono kontaktligzdai. Uzstādiet adapteri vēlamajā vietā, nodrošinot, ka EVA izolācijas slānis ir vērsts pret jebkuru vadošu virsmu.

Ieteikumi

Lai nodrošinātu vislabāko veiktspēju, izmantojiet vara vadītājus norādītajā 18–26 AWG diapazonā, izvairieties no pārliekas spaiļu skrūvju pievilkšanas un uzturiet darba temperatūru –10 °C līdz +70 °C robežās. Nepārsniedziet nominālo strāvu 1,0 A uz kontaktu un nodrošiniet pareizu polaritāti, pievienojot signālu un zemi.
