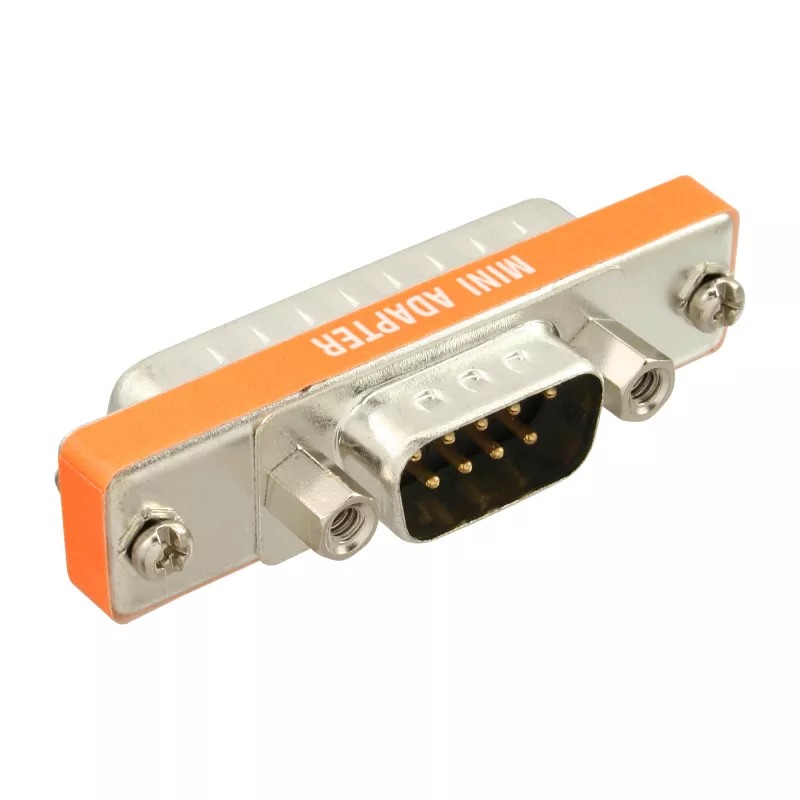

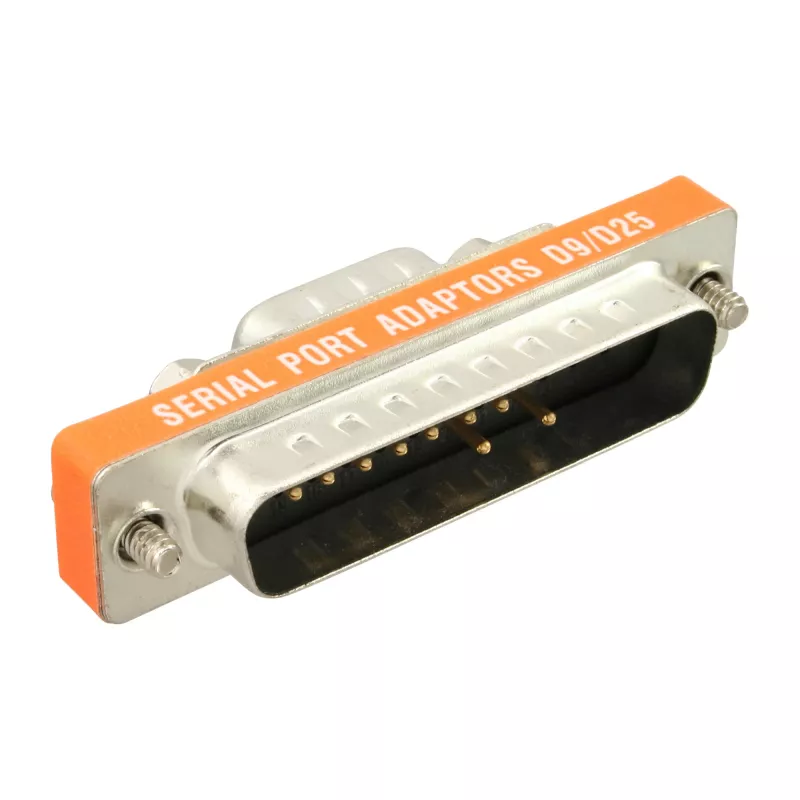

InLine AT adapteris 9 kontaktu Sub-D vīrišķais / 25 kontaktu Sub-D vīrišķais īsais, InLine, 31219L

Īss 25 kontaktu Sub-D vīrišķais uz 9 kontaktu Sub-D vīrišķais adapteris ar fiksētu kontaktu izkārtojumu (9→25): 1→8, 2→3, 3→2, 4→20, 5→7, 6→6, 7→4, 8→5, 9→22; zemējumi savienoti GND→GND. Kompaktais InLine AT adapteris (modelis 31219L) nodrošina vietu taupošu risinājumu aprīkojuma savienošanai ar 9 kontaktu un 25 kontaktu D-sub saskarnēm. Tam ir sudraba apdare un izturīga konstrukcija, piemērota dažādām vidēm.

Priekšrocības

Adapteris piedāvā īsu formas faktoru, kas samazina kabeļu jucekli un vienkāršo savienojumus starp ierīcēm ar atšķirīgiem Sub-D kontaktu izvietojumiem. Fiksētais kontaktu kartējums ir skaidri definēts, lai nodrošinātu paredzamu signālu maršrutēšanu. Izturīga konstrukcija un standarta 9 kontaktu un 25 kontaktu Sub-D vīrišķā konfigurācija padara adapteri saderīgu ar daudzām mantotajām un rūpnieciskajām ierīcēm.

Piemērots

• 9 kontaktu D-sub seriālā porta savienošanai ar 25 kontaktu D-sub savienotāju, ja nepieciešams norādītais kontaktu kartējums
• Mantotajam datoram un rūpnieciskajam aprīkojumam ar vīrišķajām Sub-D saskarnēm
• Kompaktām instalācijām, kur vēlams īss adapteris

Galvenās specifikācijas

• Savienotājs A: 9 kontaktu Sub-D vīrišķais
• Savienotājs B: 25 kontaktu Sub-D vīrišķais (īsais tips)
• Kontaktu izkārtojums (9→25): 1→8, 2→3, 3→2, 4→20, 5→7, 6→6, 7→4, 8→5, 9→22; GND→GND
• Produkta krāsa: Sudraba
• Ražotājs: InLine, MPN 31219L, EAN 4043718074372

Kā lietot

Savietojiet 9 kontaktu vīrišķo savienotāju ar atbilstošo 9 kontaktu sievišķo portu un 25 kontaktu vīrišķo savienotāju ar atbilstošo 25 kontaktu sievišķo portu, nodrošinot pareizu D-sub čaulu orientāciju. Ievietojiet savienotājus taisni, līdz tie ir pilnībā ievietoti; ja ir, nostipriniet skrūves pretējos portos. Pēc savienojuma pārbaudiet darbību un skatiet ierīces dokumentāciju, lai apstiprinātu, ka signāli atbilst adaptera kontaktu kartējumam.

Ieteikumi

Izmantojiet šo adapteri tikai tad, ja konkrētais 9→25 kontaktu kartējums atbilst nepieciešamajai signālu maršrutēšanai. Neizmantojiet adapteri mitrā vai pārmērīgi putekļainā vidē bez atbilstošas aizsardzības; pievelciet savienotāju skrūves, lai uzturētu uzticamu kontaktu, un periodiski pārbaudiet, vai nav nodiluma vai saliektu kontaktu.
