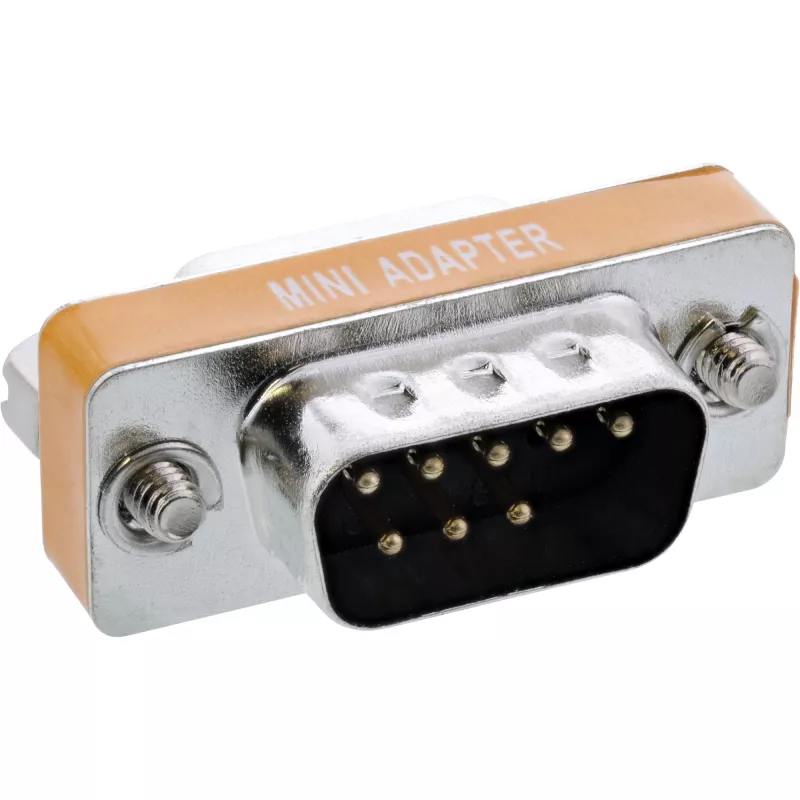

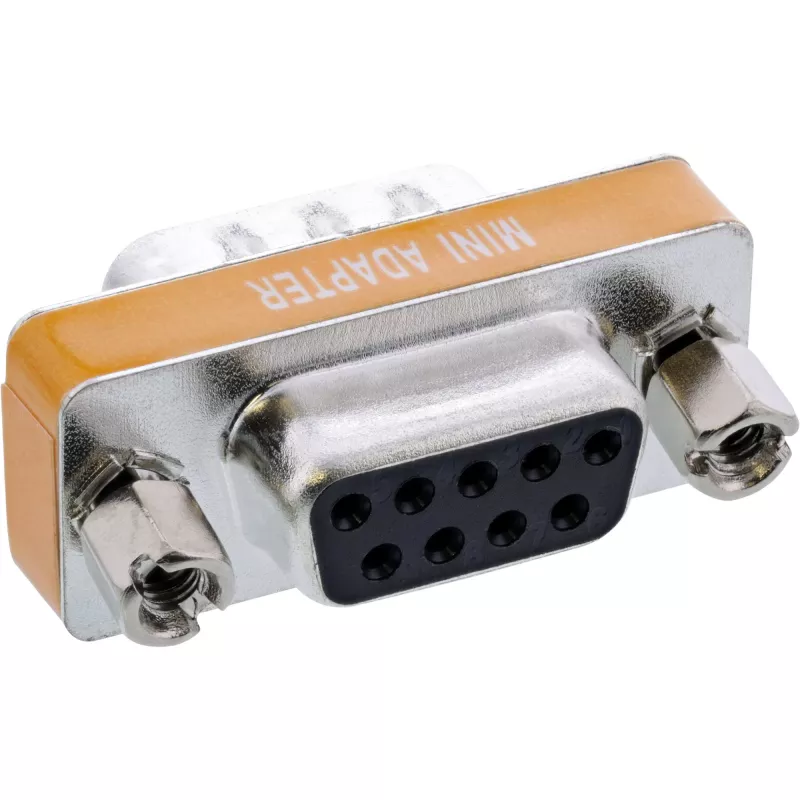

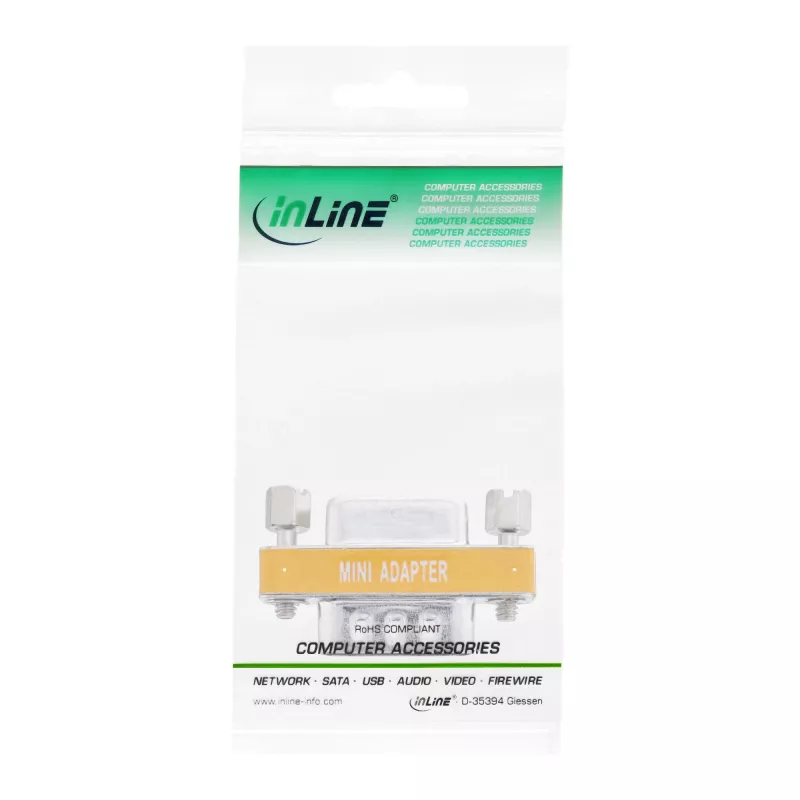

InLine Null Modem Adapter DB9 Pin male / female

InLine Null Modem Adapter DB9 Pin male / female ir iekšējais seriālais adapteris, kas pievienojas esošam seriālajam kabelim un nodrošina tiešu seriālo datu pārraidi starp diviem datoriem vai citām RS‑232 ierīcēm. Tam vienā pusē ir 9 kontaktu Sub D ligzda, bet otrā – 9 kontaktu Sub D spraudnis ar krustotu kontaktu piešķiri, lai īstenotu nulles modema funkcionalitāti.

Priekšrocības

Šis adapteris īsteno nepieciešamo kontaktu krustojumu kompaktā iekšējā formas faktorā, neprasot papildu vadu savienojumus vai konfigurāciju. Tas ir saderīgs ar standarta DB9 seriālajiem kabeļiem un ierīcēm, ir viegls un ērti pārnēsājams, kā arī saglabā tipisko metāla korpusa DB9 mehānisko savienojumu drošai kontakta nodrošināšanai.

Piemērots

• Tiešai seriālajai saziņai starp diviem datoriem (PC uz PC)
• Seriālo ierīču, piemēram, printeru, mērinstrumentu vai mantojuma aprīkojuma, kam nepieciešama nulles modema vadu izveide, pievienošanai
• Lietošanai lauka darbos vai darbnīcā, kur nepieciešams ātrs nulles modema savienojums bez vadu pārveidošanas

Galvenās specifikācijas

• 1. savienotājs: 9 kontaktu Sub D ligzda (DB9 sievišķais)
• 2. savienotājs: 9 kontaktu Sub D spraudnis (DB9 vīrišķais)
• Kontaktu piešķire (sievišķais -> vīrišķais): 1+6 → 4, 2 → 3, 3 → 2, 4 → 6+1, 5 → 5, 7 → 8, 8 → 7, S → S, kontakts 9 nav savienots
• Krāsa: Sudraba
• Ražotājs: InLine, MPN: 31437, EAN: 4043718084524

Kā lietot

Pievienojiet adapteri pa vidu esošajam DB9 seriālajam kabelim, savienojot DB9 vīrišķo vai sievišķo galu atbilstoši prasībām, lai adapteris novietotos starp abiem kabeļa galiem vai starp kabeli un ierīci. Pēc savienošanas izveidojiet seriālo savienojumu starp abām ierīcēm, izmantojot atbilstošus seriālos iestatījumus (baitu pārraides ātrumu, paritāti, datu bitus, stop bitus) resursdatora programmatūrā vai termināļa emulatorā. Adapterim papildu konfigurācija nav nepieciešama.

Ieteikumi

Pirms lietošanas pārbaudiet kontaktu saderību ar savām ierīcēm un pārliecinieties, ka seriālās saziņas parametri abos galos sakrīt. Nepaļaujieties uz 9. kontaktu, jo šajā adapterī tas nav savienots; ja jūsu aprīkojumam nepieciešami zvana indikatori vai aparatūras plūsmas kontrole, izmantojot šo kontaktu, izvēlieties citu adapteri vai vadu risinājumu.
