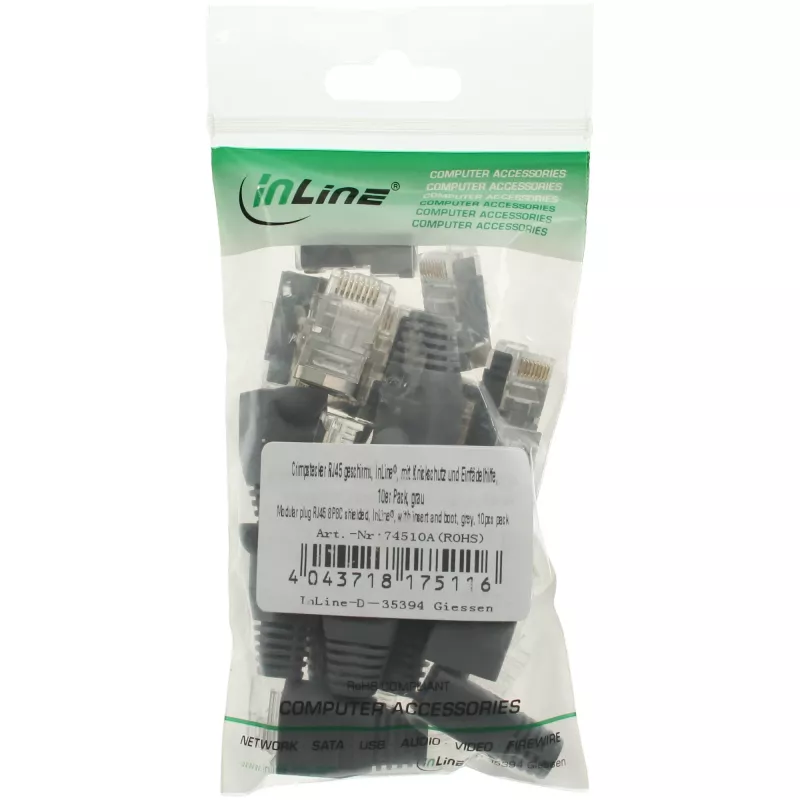

InLine Crimp Connector RJ45 8P8C shielded with threader and bend protection pelēka

InLine presējamais savienotājs RJ45 8P8C ekranēts ar vītņotāju un lieces aizsardzību pelēkā krāsā ir trīsdaļīgs ekranēts RJ45 spraudņa komplekts, kas paredzēts uzticamu tīkla galu izveidošanai. Tas ietver metāla ekranētu spraudni, plastmasas lieces aizsardzības uzmavu un vītņošanas palīglīdzekli, lai vadītu kabeli un vadus montāžas laikā. Savienotājs ir paredzēts lietošanai ar standarta Cat5e/Cat6 tipa Ethernet kabeļiem un tiek piegādāts iepakojumos pa 10.

Priekšrocības

Ekranētā trīsdaļīgā konstrukcija nodrošina uzlabotu EMI aizsardzību un drošu mehānisku savienojumu. Integrētais vītņošanas palīglīdzeklis vienkāršo vadu saišķa ievietošanu un samazina montāžas laiku. Lieces aizsardzības uzmava palīdz novērst kabeļa noslogojumu un bojājumus gala punktā. Pelēkās plastmasas detaļas ir izturīgas un piemērotas atkārtotai apstrādei uzstādīšanas laikā.

Piemērots

• RJ45 galu presēšanai uz ekranētiem Ethernet kabeļiem
• Datu tīkla instalācijām, izmantojot Cat5e/Cat6 tipa kabeļus
• Lauka remontam un savienotāju nomaiņai uz vietas
• Lietojumiem, kur nepieciešama papildu EMI aizsardzība

Galvenās specifikācijas

• Tips: RJ45 8P8C presējamais savienotājs (3 daļu, ekranēts)
• Krāsa: Pelēka
• Ietver: ekranētu spraudni, lieces aizsardzības uzmavu, vītņošanas palīglīdzekli
• Iepakojuma lielums: 10 gabali
• Zīmols: InLine, MPN: 74510A, EAN: 4043718175116

Lietošana

Noņemiet ekranētā Ethernet kabeļa ārējo apvalku, lai atsegtu folijas drenāžu un vītās pārus. Izmantojiet vītņošanas palīglīdzekli, lai vadītu vadus pareizā secībā, pēc tam uzvelciet lieces aizsardzības uzmavu uz kabeļa. Ievietojiet vadu saišķi RJ45 spraudnī, līdz vadi sasniedz gala virsmu, pārliecinoties, ka ekrāns saskaras ar spraudņa korpusu. Nopresējiet savienotāju ar saderīgu RJ45 presēšanas instrumentu, pēc tam salokiet un nostipriniet ekrānu un novietojiet lieces aizsardzības uzmavu vietā.

Ieteikumi

Lai iegūtu konsekventus rezultātus, izmantojiet kvalitatīvu presēšanas instrumentu, kas paredzēts ekranētiem RJ45 spraudņiem, un pirms presēšanas pārbaudiet kabeļu vadu shēmu (T568A vai T568B). Izvairieties no pārmērīgas apvalka noņemšanas un pārliecinieties, ka ekrāna kontakts ir pareizi ievietots, lai saglabātu EMI aizsardzību.
