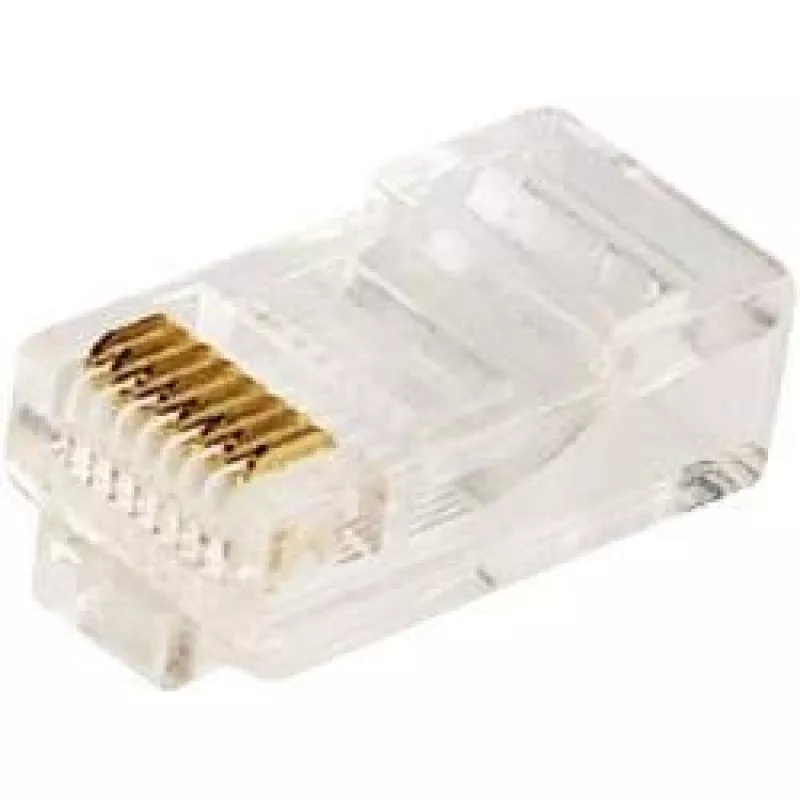

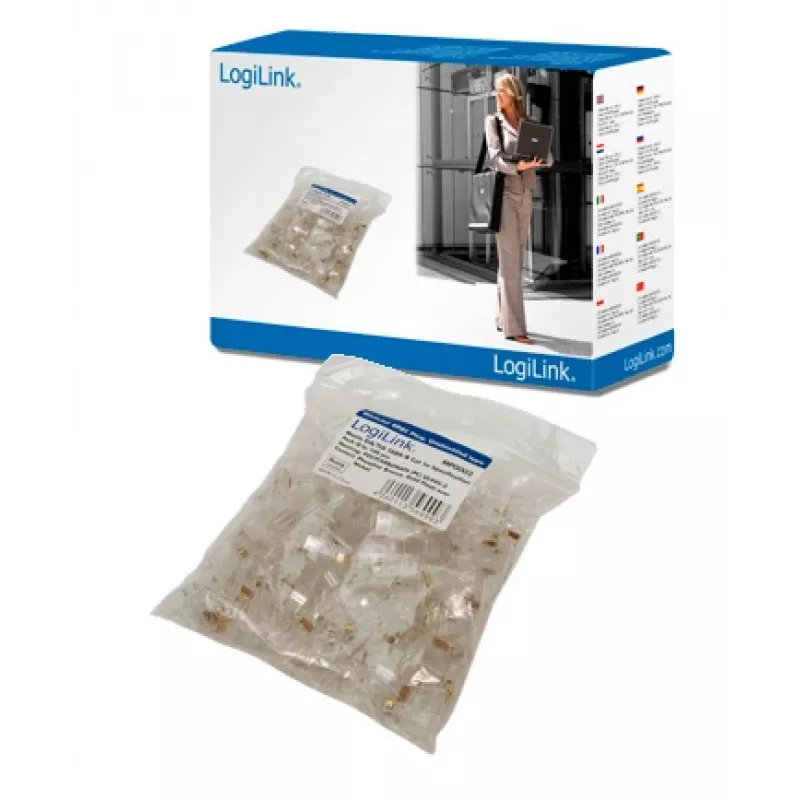

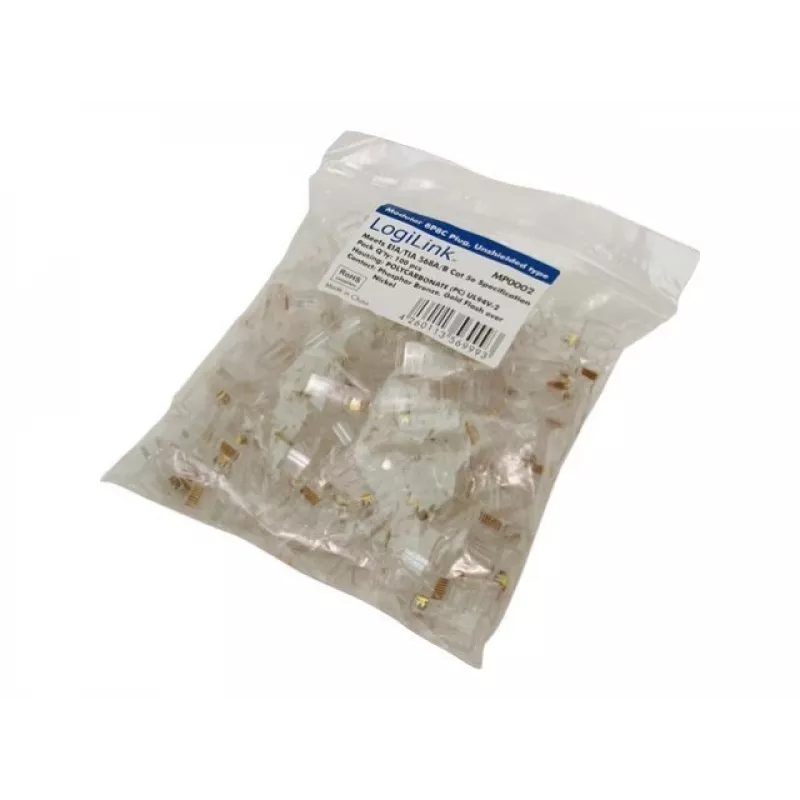

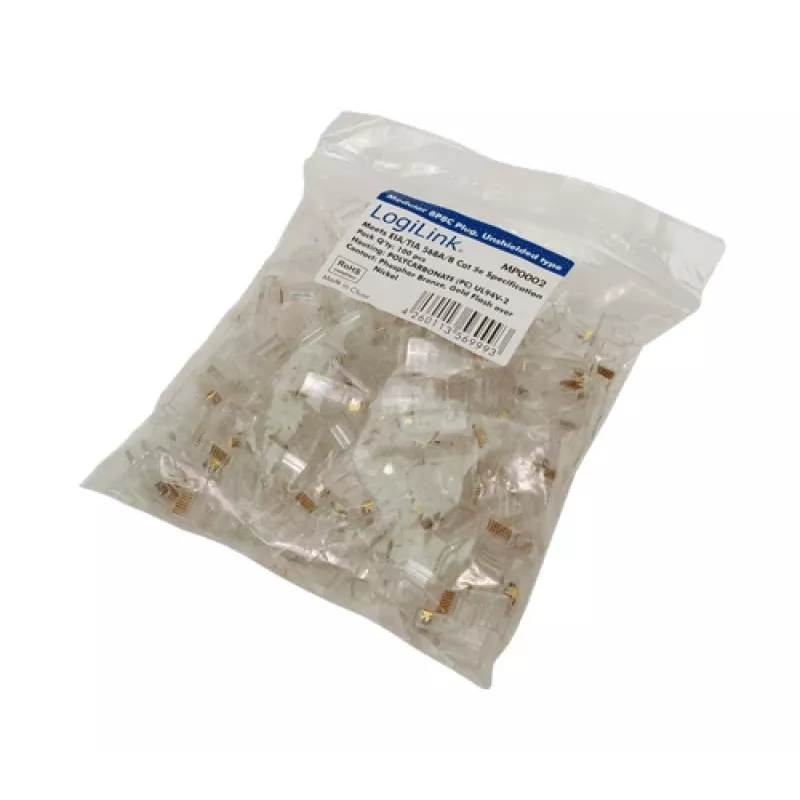

RJ-45 vadu savienotājs LOGILINK MP0002, CAT5e, caurspīdīgs, 100 gab. iepakojumā

LogiLink MP0002 ir 100 caurspīdīgu RJ-45 vīrišķo vadu savienotāju iepakojums, kas paredzēts CAT5e instalācijām. Katram savienotājam ir standarta 8P8C saskarne vītā pāra Ethernet kabeļu noslēgšanai, nodrošinot uzticamu fizisku savienojumu strukturētajai kabeļu sistēmai mājās, birojos un mazos datu tīklos. Caurspīdīgais korpuss ļauj vizuāli pārbaudīt vadu izvietojumu un pareizu ievietošanu pirms presēšanas, palīdzot samazināt noslēgšanas kļūdas instalācijas laikā.

Priekšrocības

Savienotāji tiek piegādāti lielapjoma iepakojumā pa 100 gab., nodrošinot darba nepārtrauktību vidējos un lielos kabeļu ievilkšanas darbos un samazinot nepieciešamību pēc biežas atkārtotas pasūtīšanas. Caurspīdīgie korpusi sniedz skaidru pārskatu par vadu secību un novietojumu, kas paātrina kvalitātes pārbaudes un samazina nepareizi savienotu pāru risku. Paredzēti CAT5e, savienotāji atbalsta elektriskās un mehāniskās prasības, kas raksturīgas 100BASE-TX un Gigabit spējīgai kabeļu sistēmai, ja tos izmanto CAT5e specifikāciju robežās. Kompaktā forma vienkāršo apstrādi un uzglabāšanu uz vietas.

Piemēroti

• CAT5e vītā pāra kabeļu noslēgšanai Ethernet tīkliem
• Mājas un mazā biroja tīkla kabeļu projektiem
• Patch paneļiem, sienas rozetēm un pielāgotām kabeļu montāžām
• Esošo CAT5e instalāciju apkopei un remontam

Galvenās specifikācijas

• Savienotāja tips: RJ-45 (8P8C)
• Tehnoloģija: CAT5e saderīgs
• Daudzums: 100 savienotāju iepakojums
• Korpusa krāsa: caurspīdīga
• Piemērots: vītā pāra kabeļiem ar dzīslu un masīvu vadu (tipiski CAT5e kabeļu veidi)

Lietošana

Sagatavojiet CAT5e kabeli, noņemot ārējo apvalku, lai atklātu vītos pārus, un atvijot tos līdz savienotāja prasītajam garumam. Sakārtojiet vadus izvēlētajā vadu shēmā (T568A vai T568B), apgrieziet vienādā garumā un pilnībā ievietojiet RJ-45 savienotājā, lai katrs vads sasniegtu sava kontakta kanāla galu. Izmantojiet piemērotu presēšanas rīku, lai iespiestu kontaktus vados un nostiprinātu spriegojuma samazināšanas elementu. Pēc presēšanas vizuāli pārbaudiet caurspīdīgo korpusu, lai pārliecinātos par pareizu vadu novietojumu, un pārbaudiet noslēgto kabeli ar tīkla kabeļu testeri, lai pārbaudītu nepārtrauktību un pāru integritāti.

Ieteikumi

Lai iegūtu konsekventus rezultātus, izmantojiet kvalitatīvu RJ-45 presēšanas rīku, kas saderīgs ar CAT5e savienotājiem, un izvairieties no pārmērīgas pāru atvīšanas, lai saglabātu kabeļa veiktspēju. Uzstādot lielos apjomos, uzglabājiet savienotājus sausā vidē un rīkojieties ar tiem tīrām rokām, lai novērstu kontaktu zonu piesārņošanu. Pirms galīgās izvietošanas pārbaudiet katru noslēgto kabeļu partiju ar kabeļu testeri, lai nodrošinātu pareizu vadu savienojumu un signāla integritāti.
