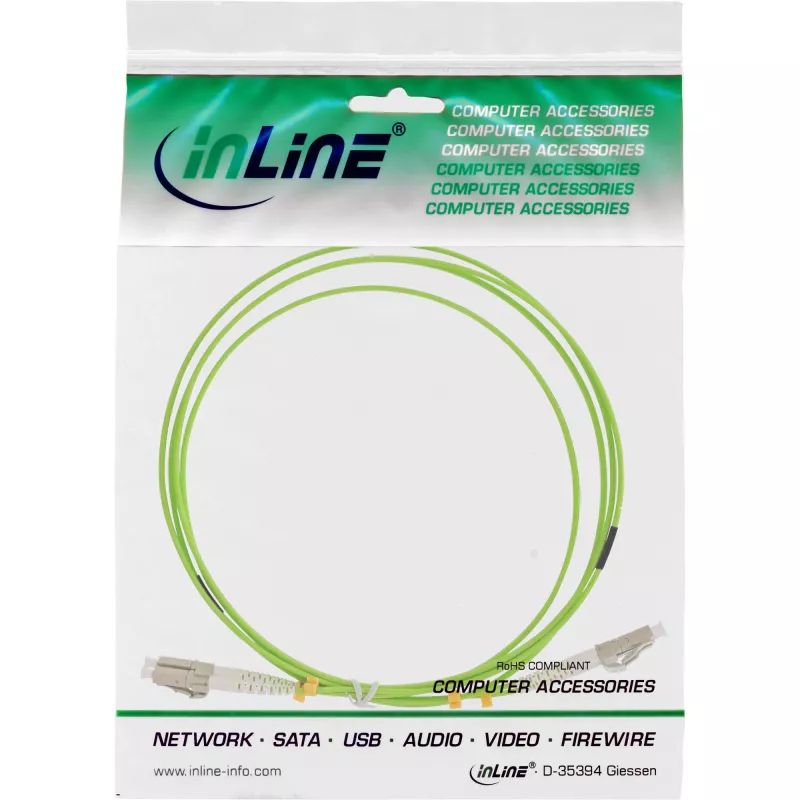

InLine Fiber Optical Duplex kabelis LC/LC 50/125µm OM5 7.5m

InLine Fiber Optical Duplex kabelis LC/LC 50/125µm OM5 7.5m ir daudzmodu dupleksais optiskais kabelis, kas paredzēts pilnas dupleksās datu pārraides nodrošināšanai īsos līdz vidējos attālumos. Tam tiek izmantota 50/125 µm serdes/apvalka ģeometrija ar OM5 pakāpeniskā laušanas koeficienta daudzmodu šķiedru, kas optimizēta platjoslas un īsviļņu viļņgaruma dalīšanas multipleksēšanai (SWDM). Abi gali ir aprīkoti ar LC dupleksajiem savienotājiem, nodrošinot kompaktus, uzticamus savienojumus komutatoriem, raiduztvērējiem, komutācijas paneļiem un tīkla iekārtām datu centros un uzņēmumu instalācijās.

Priekšrocības

Šis LC/LC dupleksais kabelis nodrošina zemus ievietošanas zudumus un stabilus optiskos raksturlielumus vairākos viļņu garumos, atbalstot lielāku joslas platuma blīvumu salīdzinājumā ar vecākiem daudzmodu variantiem. OM5 šķiedras konstrukcija uzlabo veiktspēju SWDM iespējotiem raiduztvērējiem un samazina vajadzību pēc vairākām vienmoda saitēm dažiem daudzviļņu lietojumiem. 7,5 metru garums nodrošina elastību savienojumiem starp statīviem vai starp iekārtu un komutācijas paneli, saglabājot signāla integritāti tipiskās strukturētās kabeļu sistēmās.

Piemērots

• Datu centru komutācijai starp komutatoriem, serveriem un raiduztvērējiem
• Liela joslas platuma uzņēmumu LAN un universitātes pilsētiņu tīkliem
• Īsviļņu viļņgaruma dalīšanas multipleksēšanas (SWDM) lietojumiem
• Optiskās šķiedras komutācijas paneļiem un rūpnieciski izgatavotām montāžām

Galvenās specifikācijas

• Šķiedras tips: Daudzmodu OM5 (pakāpeniskā laušanas koeficienta)
• Serdes/apvalka diametrs: 50/125 µm

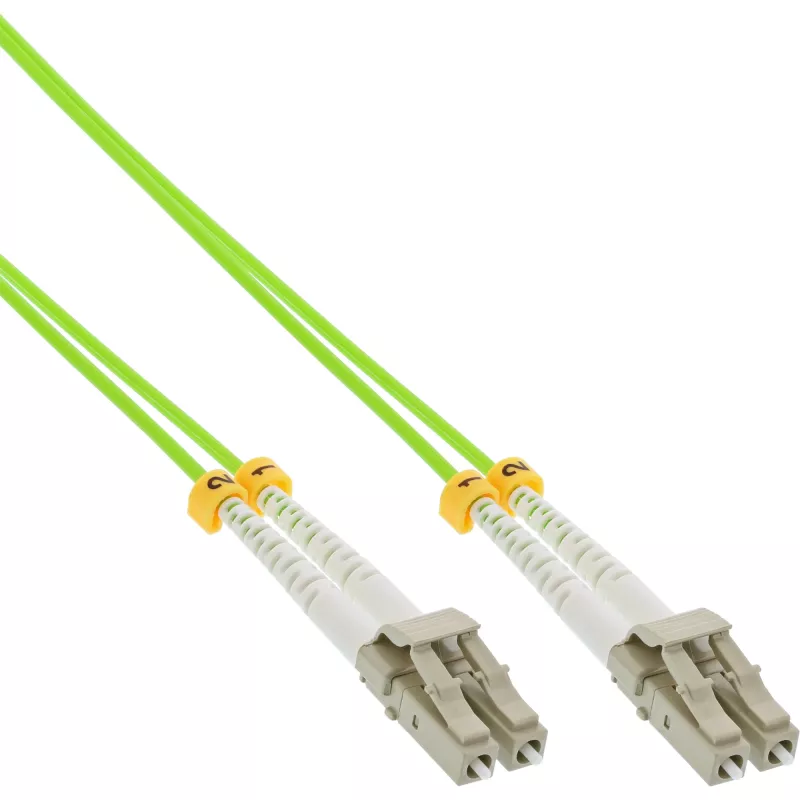

• Savienotāju tips: LC dupleksais abos galos
• Garums: 7,5 metri
• Pulēšana: Rūpnieciski terminētas pulētas gala virsmas zemam atstarošanās zudumam
• Dupleksā konfigurācija pilnas dupleksās saitēm
• Tipiski lietojumi: Īsa līdz vidēja attāluma liela joslas platuma daudzmodu saites

Kā lietot

Pirms uzstādīšanas pārbaudiet savienotājus un šķiedru gala virsmas, vai tajās nav putekļu vai piesārņojuma; ja nepieciešams, tīriet ar piemērotiem šķiedru tīrīšanas instrumentiem. Izvietojiet kabeli kabeļu pārvaldības teknēs vai caur komutācijas kanāliem, ievērojot, lai netiktu pārsniegts lieces rādiuss un kabelis ir nostiprināts, novēršot slodzi uz savienotājiem. Ievietojiet LC dupleksos savienotājus saderīgos LC portos iekārtā, ievērojot pareizu polaritāti raidīšanas/uztveršanas saskaņošanai. Pēc uzstādīšanas pārbaudiet saites veiktspēju, izmantojot optisko jaudas mērītāju vai raiduztvērēja diagnostiku.

Ieteikumi

Apstrādājiet savienotājus aiz to uzmavas vai korpusa, nepieskarieties gala virsmām un glabājiet aizsargvāciņus līdz galīgajam savienojumam. Ievērojiet minimālo lieces rādiusu, kas norādīts daudzmodu šķiedrai, izvairieties no pārmērīga vilkšanas spēka un pēc uzstādīšanas veiciet pilnīgu testēšanu, lai apstiprinātu optisko budžetu un saites integritāti.
