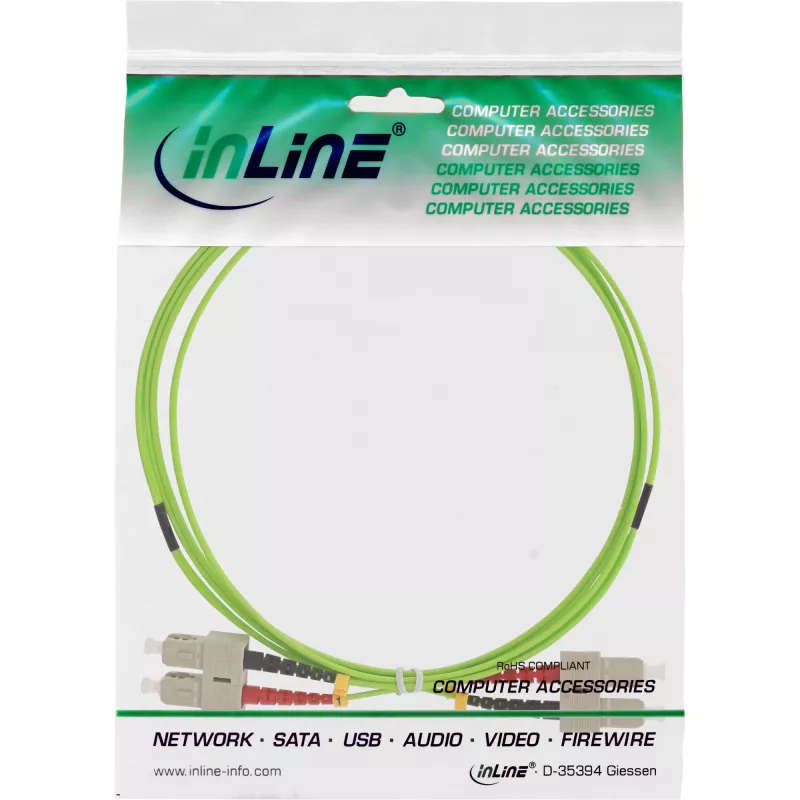

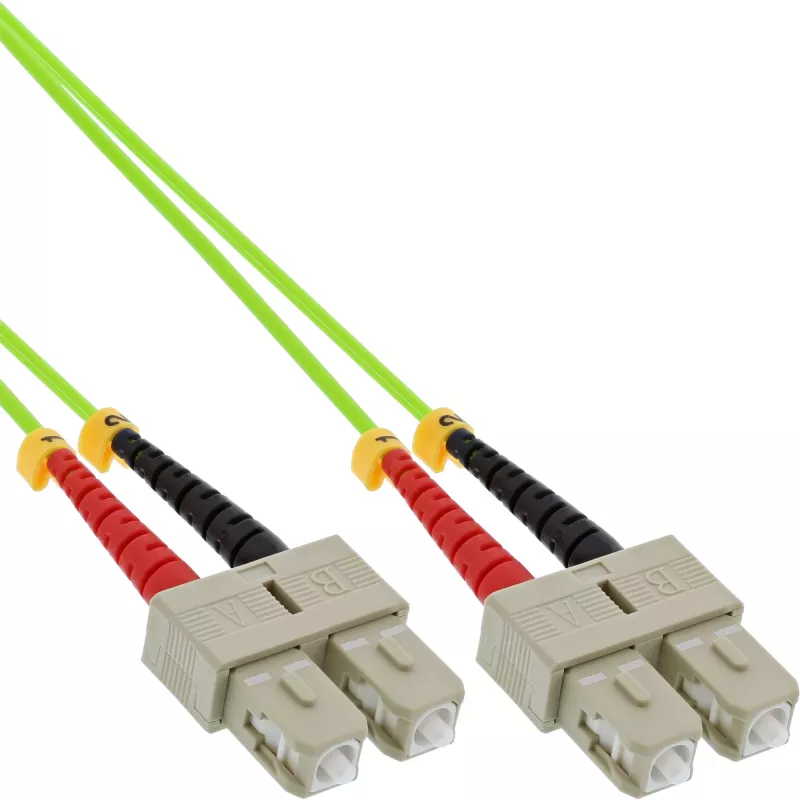

InLine optiskās šķiedras dupleksais kabelis SC/SC 50/125µm OM5 25m

InLine optiskās šķiedras dupleksais kabelis SC/SC 50/125µm OM5 25m ir dupleksais daudzmodu optiskais komutācijas kabelis ar SC savienotājiem abos galos un 25 metru garumu. Kabelim ir 50/125 µm serdes/apvalka ģeometrija un OM5 daudzmodu klase, kas nodrošina ātrdarbīgu datu pārraidi nelielos un vidējos attālumos. Pilna dupleksa konfigurācija ļauj vienlaicīgi veikt divvirzienu saziņu, padarot to piemērotu strukturētai kabeļu sistēmai datu centros, serveru telpās un uzņēmumu tīkla segmentos, kur nepieciešama stabila daudzmodu veiktspēja.

Priekšrocības

Šis kabelis nodrošina daudzmodu OM5 veiktspēju plaša spektra VCSEL draudzīgai pārraidei un uzlabotu modālo joslas platumu salīdzinājumā ar agrākajiem daudzmodu veidiem. SC savienotāji piedāvā spiedpogas savienošanas mehānismu drošai, bezinstrumentu savienošanai, savukārt dupleksā konstrukcija vienā komplektā nodrošina vienlaicīgus raidīšanas un uztveršanas kanālus. 25 m garums sedz tipiskus savienojumus starp statņiem vai telpām bez papildu savienošanas, un 50/125 µm šķiedras serde ir saderīga ar izplatītākajiem daudzmodu raiduztvērējiem un aktīvo aprīkojumu, ko izmanto datu centros.

Piemērots

• Sakariem starp statņiem, slēdžiem un ielāpu paneļiem datu centros
• Augsta blīvuma uzņēmumu mugurkaula un horizontālajiem savienojumiem
• Neliela līdz vidēja attāluma daudzmodu saitēm glabāšanas un serveru tīkliem
• Pārbaudes stendiem un laboratoriju vidēm, kur nepieciešama OM5 daudzmodu kabeļu sistēma

Galvenās specifikācijas

• Šķiedras veids: Daudzmodu OM5
• Serdes / apvalka diametrs: 50/125 µm
• Savienotājs A / B: SC duplekss / SC duplekss
• Garums: 25 m
• Polaritāte: Duplekss (pārī savienoti raidīšanas un uztveršanas kanāli)
• Apvalks: Daudzmodu kabeļa apvalks, piemērots lietošanai iekštelpās

Kā lietot

Izvediet kabeli pa paredzēto ceļu starp ielāpu paneļiem, slēdžiem vai raiduztvērējiem, izvairoties no asiem līkumiem un pārmērīga vilkšanas sprieguma. Saskaņojiet SC savienotāja atslēgu ar adaptera atvērumu un ievietojiet, līdz savienotājs nofiksējas ar klikšķi; atkārtojiet to pretējā galā. Pirms pieslēguma izmantošanas pārbaudiet polaritāti un pareizu nostiprināšanos, pārbaudot saites nepārtrauktību un optiskās jaudas līmeņus. Turiet savienotājus aiz uzmavas vai korpusa un uzturiet gala virsmas tīras; ja ir aizdomas par piesārņojumu, izmantojiet pārbaudes mikroskopu vai tīrīšanas rīkus.

Ieteikumi

Lai nodrošinātu stabilu veiktspēju, ievērojiet ražotāja norādīto minimālo liekuma rādiusu, uzturiet savienotāju gala virsmas brīvas no putekļiem un eļļas un izmantojiet saderīgus OM5 klases raiduztvērējus. Glabājiet un izvediet kabeli prom no mehāniskās slodzes un elektromagnētisko traucējumu avotiem; pēc uzstādīšanas veiciet optisko testēšanu, lai apstiprinātu signāla zudumu un saites kvalitāti.
