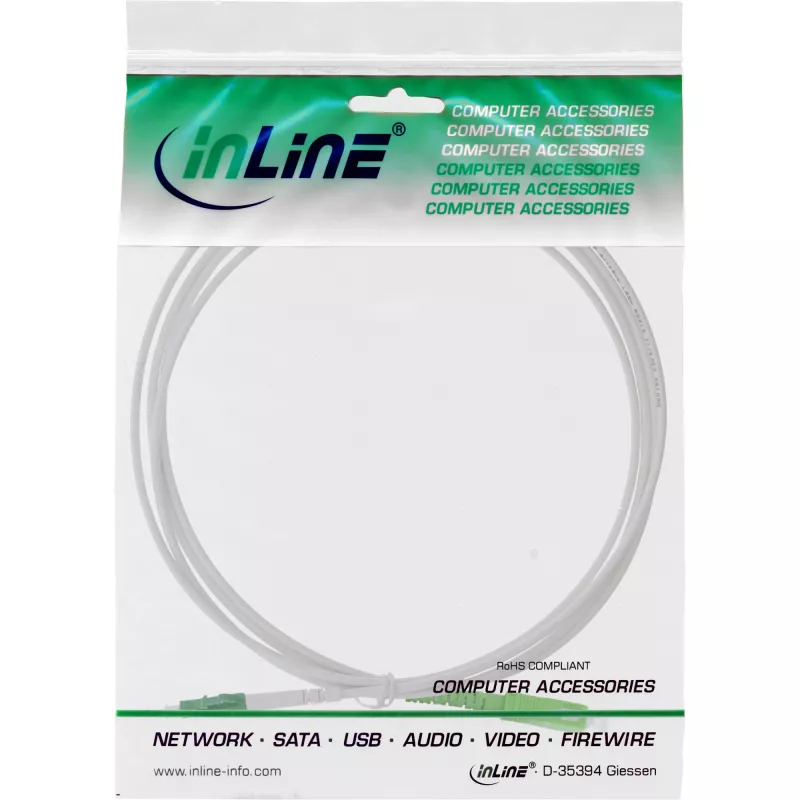

InLine Fiber Optical Simplex kabelis, FTTH, LC/APC8° uz SC/APC8° 9/125µm OS2 25m

Viena šķiedra simplex savienojuma kabelis no InLine, 25 m garš, paredzēts vienmodas (9/125 µm OS2) instalācijām. Kabelis ir terminēts ar LC/APC (8°) savienotāju vienā galā un SC/APC (8°) savienotāju otrā, nodrošinot leņķisko fizisko kontaktu, lai samazinātu atstarojumu. Komplekts ir paredzēts zemu zudumu vienmodas pārraidei FTTH un citās optisko tīklu vidēs, piemērots savienošanai, šķiedru savienojumu veidošanai un optiskās iekārtas pieslēgšanai telpās vai ārpus tām.

Priekšrocības

Kabelis izmanto bruņotu 3,0 mm ārējo apvalku un nerūsējošā tērauda spirālveida cauruli mehāniskai pastiprināšanai, nodrošinot uzlabotu izturību salīdzinājumā ar daudziem plāniem FTTH nolaižamajiem kabeļiem. Baltais neitrālais apvalks ļauj neuzkrītoši izvietot kabeli dzīvojamās telpās. APC pulētie savienotāji (8°) samazina atgriezeniskos zudumus, savukārt tipiskie ievietošanas zudumi ir zemi, nodrošinot uzticamu signāla pārraidi. Kabelis ir bez halogēna un piemērots plašam temperatūras diapazonam, padarot to piemērotu iekštelpu instalācijām un aizsargātām āra līnijām.

Piemērots

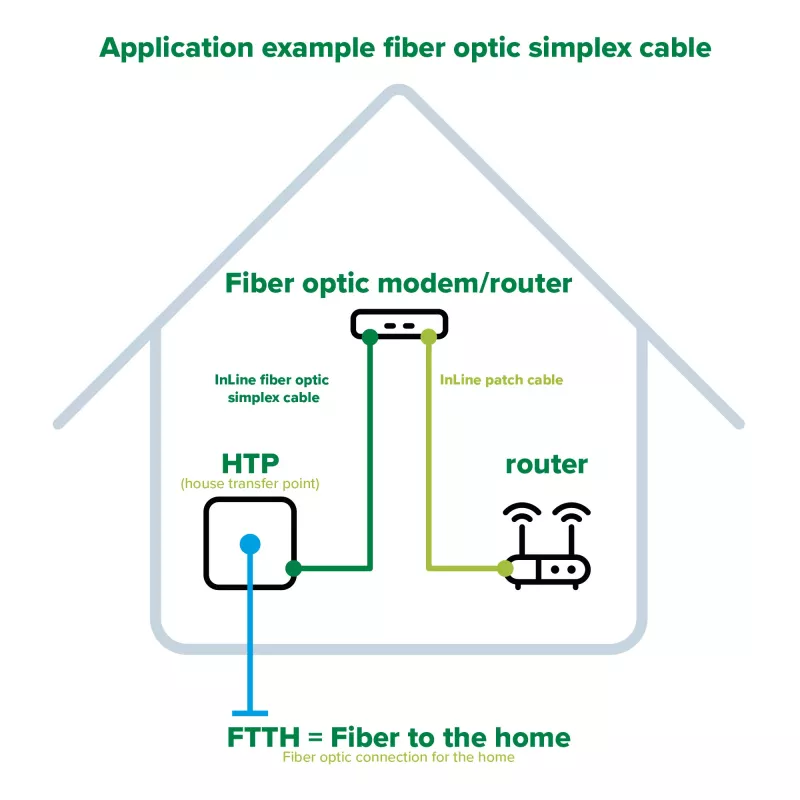

• FTTH savienojumiem starp mājas pārvades punktu un optisko modemu
• Vienmodas savienošanai telekomunikāciju telpās un datu skapjos
• Optisko raidītāju, ONT vai OLT pieslēgšanai abonenta iekārtai
• Pagaidu vai pastāvīgiem šķiedru savienojumiem un testa iestatījumiem

Galvenās specifikācijas

• Šķiedras tips: vienmodas OS2, 9/125 µm
• Kabeļa ārējais diametrs: aptuveni 3,0 mm
• Pastiprinājums: nerūsējošā tērauda spirālveida caurule (bruņota konstrukcija)
• Ārējais apvalks: bez halogēna, balts
• Savienotāju veidi: LC/APC (8°) uz SC/APC (8°)
• Savienotāju pulējums: APC leņķiskais fiziskais kontakts (8°)
• Tipiskais ievietošanas zudums: <0,20 dB (tipisks)
• Maksimālais ievietošanas zudums: <0,30 dB
• Atgriezeniskais zudums: >60 dB
• Atbilstība: IEC optiskie un uguns/dūmu standarti šķiedru instalācijām
• Darba temperatūras diapazons: -40 °C līdz +85 °C
• Garums: 25 m

Kā lietot

Izvelciet kabeli starp optiskā tīkla pieslēguma punktu un mērķa ierīci, izvairoties no asiem līkumiem un spiediena. Ievietojiet LC savienotāju LC ligzdā un SC savienotāju SC adapterī, līdz katrs savienotājs nofiksējas vai stingri iesēžas. Pārbaudiet virzienu un atslēgas izlīdzinājumu, savienojot APC savienotājus, lai nodrošinātu pareizu leņķa ferrulas orientāciju. Pēc uzstādīšanas pārbaudiet saiti ar atbilstošiem optiskās jaudas mērītājiem vai ievietošanas zuduma testeriem, lai apstiprinātu veiktspēju pret gaidītajiem zuduma un atgriezeniskā zuduma rādītājiem.

Ieteikumi

Izvairieties no asiem līkumiem, kas ir mazāki par kabeļa minimālo liekuma rādiusu, un nepakļaujiet kabeli tiešai mehāniskai iedarbībai vai ilgstošai UV starojuma iedarbībai. Izmantojiet putekļu aizsargvāciņus neizmantotajiem savienotājiem un turiet ferrulas aiz savienotāja korpusa, lai uzturētu gala virsmas tīras. Līnijām vietās ar iespējamu grauzēju aktivitāti vai spēcīgu mehānisku spriegumu apsveriet papildu cauruļvadu vai aizsargājošu izvietojumu.
