InLine instalācijas kabelis Cat.7a, S/FTP (PiMF) 4x2x0.58 AWG23 1200MHz B2ca 500m

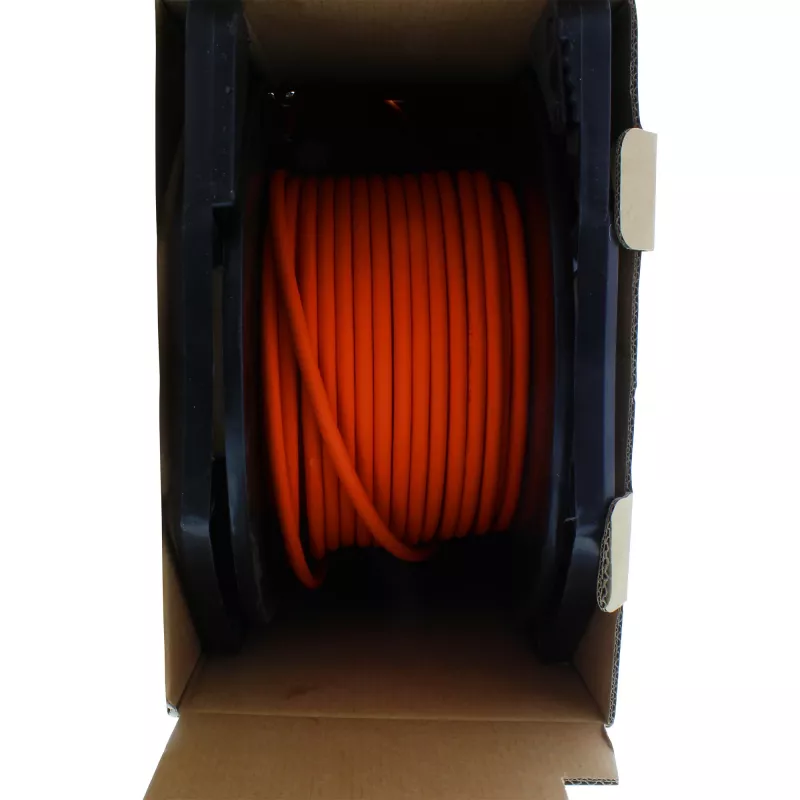

Instalācijas kabelis tiek piegādāts ruļļa kastē, kas ļauj ērti noņemt nepieciešamo garumu. Kabelis ir uztīts uz plastmasas spoles, kas nostiprināta pastiprinātā kartona kastē, lai nodrošinātu nesapīšanos un aizsargātu kabeli transportēšanas un uzglabāšanas laikā. InLine Cat.7a S/FTP instalācijas kabelis atbalsta līdz 1200 MHz un datu pārraides ātrumu līdz 10 Gbit/s, tam ir pilnībā vara vadītāji, kopējais pītais ekrāns ar atsevišķu vadu metāla foliju (S/FTP) un bezhalogēna LSZH oranža apvalka. Piegādātais produkts 500 m garumā ir uz ruļļa; īsāku saišķa iepakojuma iespējas ietver kastīti 10 m un 25 m, kā arī ruļļa kastes 50 m, 100 m un 300 m.

Priekšrocības

Pastiprinātā ruļļa kaste samazina apstrādes darbu uz vietas, jo nav nepieciešamas papildu attīšanas ierīces, un samazina transportēšanas bojājumus un netīrumus, aizsargājot kabeli ar kartona iepakojumu. Iepakojums ir viegls un kraujams, lai vienkāršotu transportēšanu un uzglabāšanu, un atlikušo metru marķējums uz kabeļa palīdz izvairīties no griešanas kļūdām un samazināt atkritumu daudzumu īsiem garumiem. Kabeļa konstrukcija nodrošina stabilu impedanci un efektīvu ekranēšanu, lai minimizētu traucējumus.

Piemērots

• Strukturētai ēku kabeļinstalācijai un garu līniju uzstādīšanai (500 m spoles)
• Augsta ātruma Ethernet līdz 10 Gbit/s un lietojumiem līdz 1200 MHz
• Vidēm, kur nepieciešami LSZH (bezhalogēna) apvalka materiāli
• Uzstādīšanas scenāriji, kur nepieciešama aizsargāta, nesapinusies kabeļa izvade

Galvenās specifikācijas

• Kabeļa tips: Cat.7a S/FTP instalācijas kabelis
• Konstrukcija: 4x2xAWG23/1 (0.58 mm²) ar pilnībā vara vadītājiem
• Joslas platums: līdz 1200 MHz
• Datu pārraides ātrums: līdz 10 Gbit/s
• Impedance: 100 omi
• Līdzstrāvas pretestība: maks. 93.8 omi/km
• Ekranēšana: atsevišķu vadu metāla folija (PIMF) plus kopējais pītais ekrāns (S/FTP)
• Apvalks: bezhalogēna (LSZH), krāsa oranža
• Kabeļa diametrs: apm. 7.8 mm
• Temperatūras diapazoni: uzstādīšana 0 līdz 50 °C; ekspluatācija -20 līdz 60 °C; uzglabāšana -20 līdz 50 °C
• Ugunsreakcija: B2ca saskaņā ar EN 50575:2014/A1:2016
• Iepakojums/garums: 500 m piegādāti uz ruļļa; ruļļa kaste pieejama 50 m, 100 m, 300 m; 10 m un 25 m piegādāti kastē
• Papildus: atlikušo metru marķējums uz kabeļa

Lietošana

Novietojiet rulli vai kasti uz stabilas virsmas vai piemērotā izvadā, lai plastmasas spole varētu brīvi griezties. Izvelciet nepieciešamo kabeļa garumu un, ja nepieciešams, nogrieziet pie atlikušo metru indikatora. Uzstādiet kabeli, ievērojot standarta Cat.7a uzstādīšanas praksi: izvairieties no asiem līkumiem (respektējiet minimālo līkuma rādiusu), saglabājiet atstatumu no spēcīgiem elektriskiem avotiem, cik iespējams, un nobeidziet ar saderīgiem savienotājiem un ekranētiem komponentiem, lai saglabātu S/FTP veiktspēju. Nodrošiniet, lai uzstādīšanas laikā tiktu ievēroti temperatūras ierobežojumi.

Ieteikumi

Labākai ekranēšanai un veiktspējai nobeidziet kabeli ar ekranētiem savienotājiem un izmantojiet pienācīgu zemējumu kopējam pītajam ekrānam. Uzglabājiet un transportējiet ruļļa kasti vertikāli, lai novērstu spoles deformāciju un aizsargātu apvalku no mehāniskiem bojājumiem.
